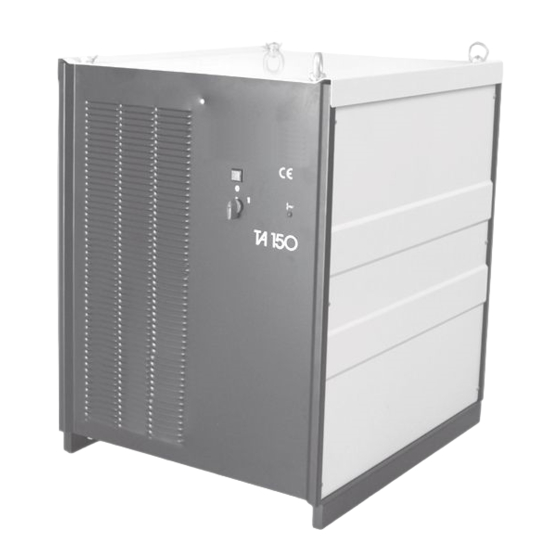

Fronius TransArc 150 Leybold Bedienungsanleitung & Ersatzteilliste
Plasma-stromquelle
Verwandte Anleitungen für Fronius TransArc 150 Leybold
Inhaltszusammenfassung für Fronius TransArc 150 Leybold
- Seite 1 Bedienungsanleitung Ersatzteillisten Plasma-Stromquelle Operating Instructions TransArc 150 Leybold Spare Parts List Plasma power source 42,0410,0326 011998...
-
Seite 3: Inhaltsverzeichnis
Haftung. Für Instandhaltungs- und Überholungsarbeiten verwenden Sie Always use only original FRONIUS spare parts for maintenance nur Original- FRONIUS Ersatzteile. Unser Kundendienst, welcher and overhaul work. Our after-sales service department - with its über fachmännisch geschultes Personal, geeignete Mittel und highly trained staff and specialist resources and facilities - will be Einrichtungen verfügt, steht Ihnen selbstverständlich gerne zur... -
Seite 4: Beschreibung Der Bedienungselemente
BESCHREIBUNG DER BEDIENUNGSELEMENTE Netzleuchte Über-Unterspannungs-LED Diese Leuchtdiode leuchtet, wenn die Netzspannung außerhalb des Bereiches von +/- 10 % liegt Netzhauptschalter Abb. 1... -
Seite 5: Inbetriebnahme Allgemein
INBETRIEBNAHME ALLGEMEIN Die Stromquelle ist serienmäßig für eine Netzspannung von 3x400V / 50Hz ausgelegt. Bei Sonderspannungen (z.B. 500V) muß ein Fronius-Vorschalttrafo verwendet werden. Die Pha- senfolge ist beim Anschluß nicht zu beachten. Achtung! Montage des Netzsteckers sowie andere elektri- sche Eingriffe dürfen nur von einem ELEKTRO-FACHMANN durchgeführt werden. -
Seite 6: Technische Daten
TECHNISCHE DATEN READY Diese drei potentialfreien Kontakte schließen nach dem Netzspannung 3x400 V / 50-60 Hz (+/- 10%) Einschalten des Gerätes (etwa 2 Sekunden anzugverzö- 51 A Max. Stromaufnahme gert). Folgende Bedingungen müssen dabei erfüllt werden: Absicherung 63 A 1. Hauptschalter in Stellung "1" Schutzart IP 21 2. -
Seite 7: Einstellanleitung Pli3
4. KONTROLLE DER LEISTUNGSTEILE 1. Gerät ca. 10 min. warmlaufen lassen Die Leistungsteile werden im spannungsfreien Zustand ge- 2. OFFSETEINSTELLUNG messen. Meßgerät am TP 63 / GND -> RTR Print anschließen und mit Achtung! Ca. 5 min. warten bis Netzelkos entladen sind. dem mit Offset bezeichneten Einstellregler am HP4 0V +/-3mV Dazu schaltet man das Meßgerät auf Diodenmeßbereich einstellen. -
Seite 8: Änderung Der Netzspannung Auf 380 / 415V
Anlauframpe Zeit: 3 Jumper Bezeichnung AZ0 - AZ2 0,25 s 0,5 s 0,75 s 1,0 s 1,25 s 1,5 s 1,75 s Anlauframpe Spannung: 3 Jumper Bezeichnung AS0 - AS2 7,5 V 15,0 V 22,5 V 30 V 37,5 V 45 V 52,5 V 60 V... -
Seite 9: Operating Instructions
OPERATING INSTRUCTIONS...
