GRAPHTEC midi LOGGER GL220 Kurzanleitung Seite 18

16
ALTHEN GmbH Frankfurter Str. 150-152
|

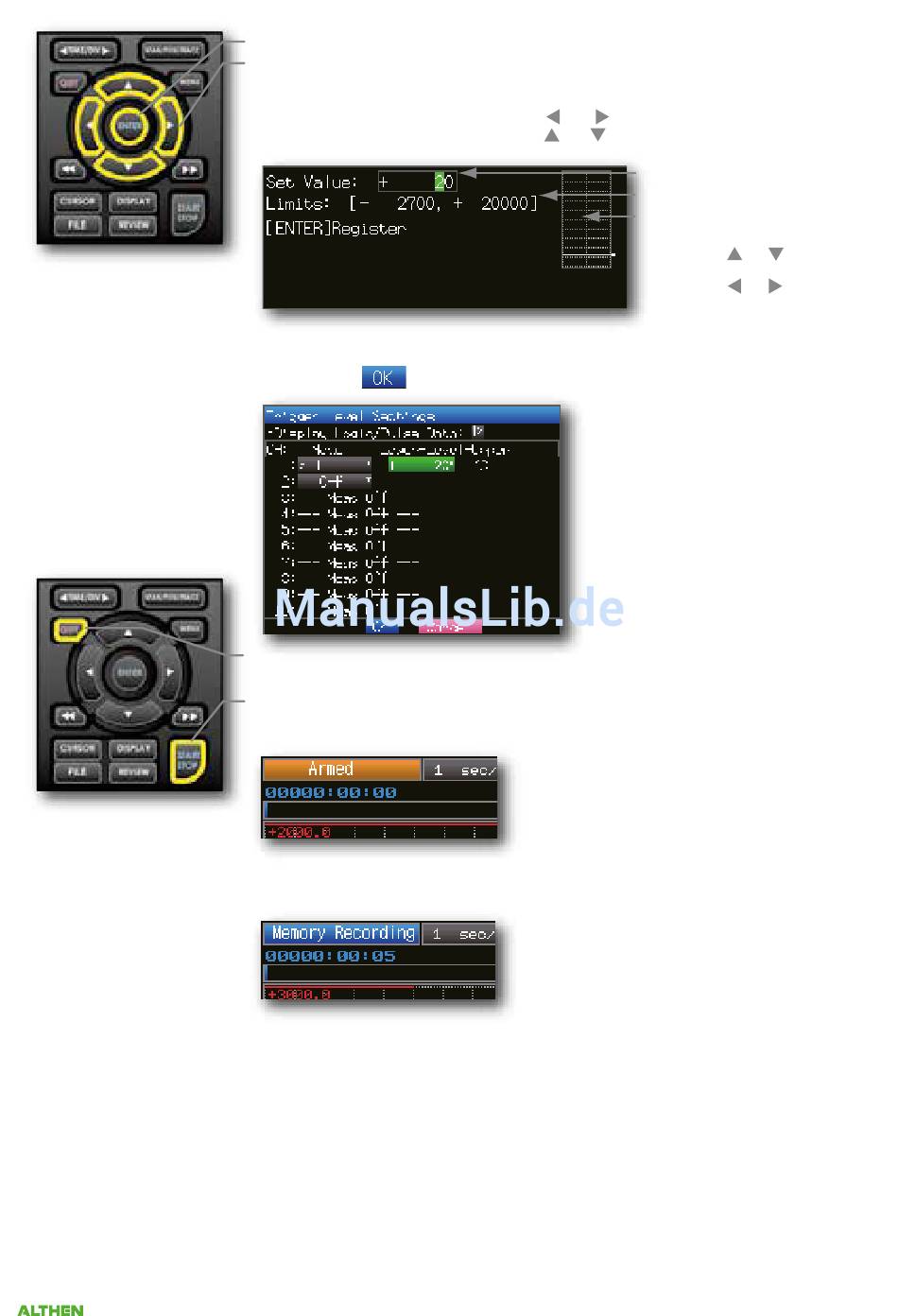

(4) Bewegen Sie den Cursor zum Parameter »Level« (Pegel) neben dem Parameter
»Mode« (Modus) und drücken Sie die ENTER-Taste.
(5) Daraufhin wird das im folgenden Bildschirm abgebildete Eingabefeld angezeigt.
Wählen Sie »20«.
Bewegen Sie den Cursor mit den Tasten
und ändern Sie den Wert mit den Tasten
(6) Wenn die Anzeige zum folgenden Bildschirm
wechselt, bewegen Sie den Cursor zur
Schaltfläche
(7) Daraufhin wird wieder das TRIG-Menü angezeigt. Durch Drücken der
QUIT-Taste wird der GL220 wieder in den Status »Freilauf« versetzt.
(8) Drücken Sie START/STOP, um die Datenaufzeichnung zu starten. Wenn die
Triggerbedingung nicht eingetreten ist, nimmt der GL220 wie im folgenden
Bildschirm gezeigt den Status »Armed« (Warten) an.
Tritt die Trigger-Bedingung ein, beginnt die Datenaufzeichnung, und es wird
»Memory Recording« (Speicheraufzeichung) angezeigt. Die Aufzeichnungsdauer
wird angezeigt.
65779 Kelkheim
|
und
und . Drücken Sie die ENTER-Taste.
und drücken die ENTER-Taste.
Tel. +49 (0) 61 95 - 70 06 0
|
zur zweiten Ziffer von rechts
Numerisches Eingabefeld
Untere und obere Einstellungsgrenze
Signalverlaufsbereich zur Bestätigung
Untere
• Mit den Tasten und
Werte geändert werden.
• Mit den Tasten und
Stelle geändert werden.
• Mit der ENTER-Taste kann der Wert
übernommen werden.
• Mit der QUIT-Taste kann die
Einstellung ebgebrochen werden.
info@althen.de althen.de
| |
können die
kann die
