5.9.2 MIG/MAG-Schweißaufgabendefinition
Diese Geräteserie zeichnet sich durch einfache Bedienung bei hohem Funktionsumfang aus.
•
eine Vielzahl von JOBs (Schweißaufgaben, bestehend aus Schweißverfahren, Materialart,
Drahtdurchmesser und Schutzgasart) sind bereits vordefiniert (siehe JOB-List im Anhang).
•
Einfache JOB-Anwahl aus einer Liste vordefinierter JOBs (Aufkleber am Gerät).
•
Benötigte Prozessparameter werden in Abhängigkeit vom vorgegebenen Arbeitspunkt
(Einknopfbedienung über Drehgeber Drahtgeschwindigkeit) vom System errechnet.
•
Weitere Parameter können bei Bedarf im Konfigurationsmenü der Steuerung oder auch mit der
Schweißparametersoftware PC300.NET angepasst werden.

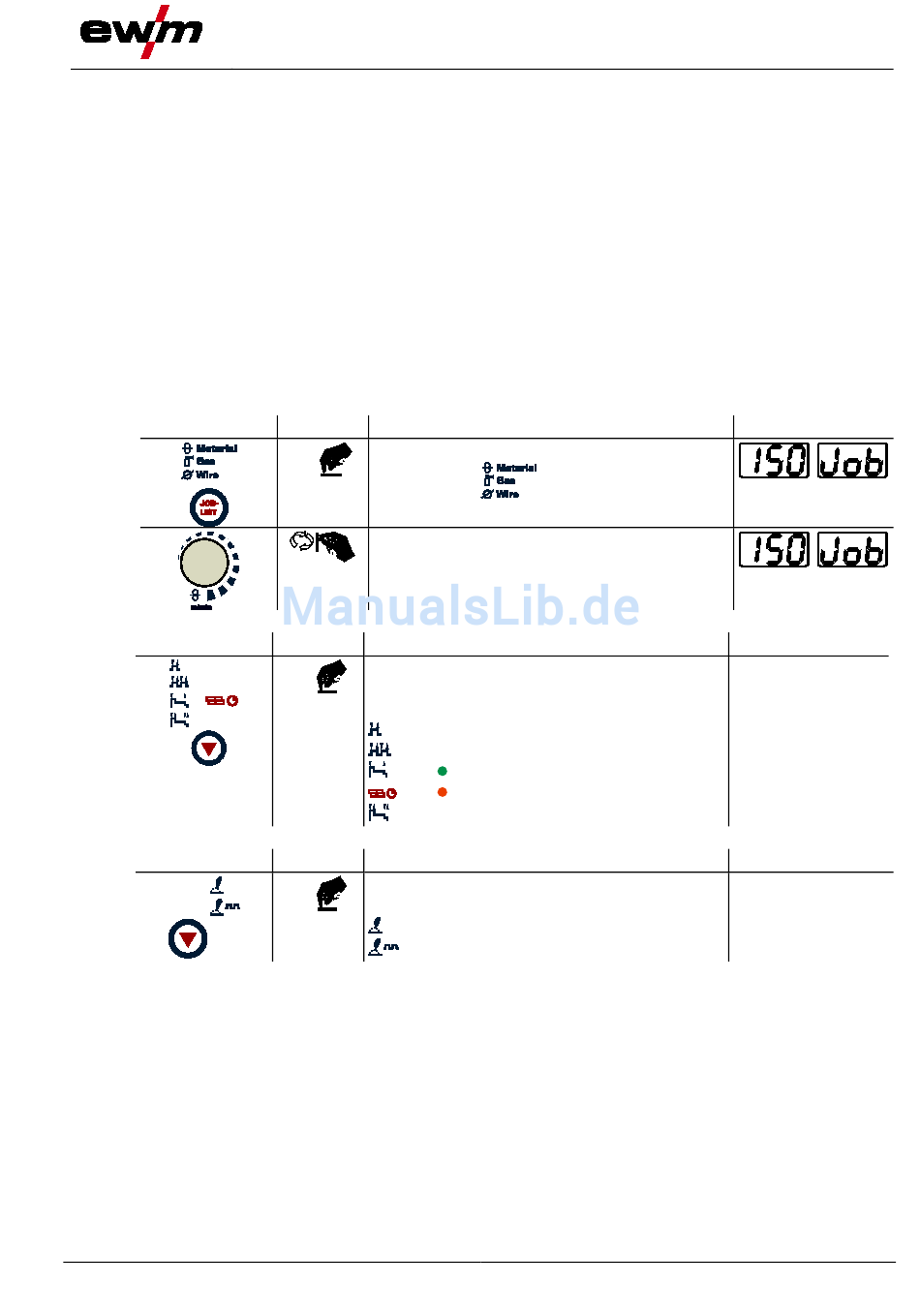

5.9.3 Schweißaufgabenanwahl
5.9.3.1 Grundschweißparameter
•
JOB (Schweißaufgabe) anhand der JOB-List auswählen.
Der Aufkleber „JOB-List" befindet sich auf der Innenseite der Schutzklappe des
Drahtvorschubantriebes.
Ändern der JOB-Nummer ist nur möglich wenn kein Schweißstrom fließt.
Bedienelement
5.9.3.2

Betriebsart

Bedienelement
5.9.3.3 Schweißart (MIG/MAG-Standard- / Impulslichtbogen-Schweißen)
Bedienelement
099-005119-EW500
11.03.2013
Aktion Ergebnis
Anwahl JOB-List
1 x
(Signalleuchte
JOB-Nummer einstellen.
3 s warten, bis die Einstellung übernommen wird.
Aktion Ergebnis
Anwahl Betriebsart
n x
Die Signalleuchte zeigt die gewählte Betriebsart
an.
2-Takt-Betrieb
4-Takt-Betrieb
4-Takt-Spezialbetrieb
Aktion Ergebnis
Anwahl Schweißart
n x Die Signalleuchte zeigt die Auswahl an.
MIG/MAG-Standard-Schweißen
MIG/MAG-Impulslichtbogen-Schweißen
leuchtet)
Grün 2-Takt-Spezialbetrieb
Rot Betriebsart Punkten
Aufbau und Funktion
Anschluss Werkstückleitung
Anzeige
Anzeige
keine Änderung
Anzeige
keine Änderung
