Fernstelleranschlussbuchse, 19-Polig - EWM alpha Q 330 Betriebsanleitung

Aufbau und Funktion
Schnittstellen zur Automatisierung

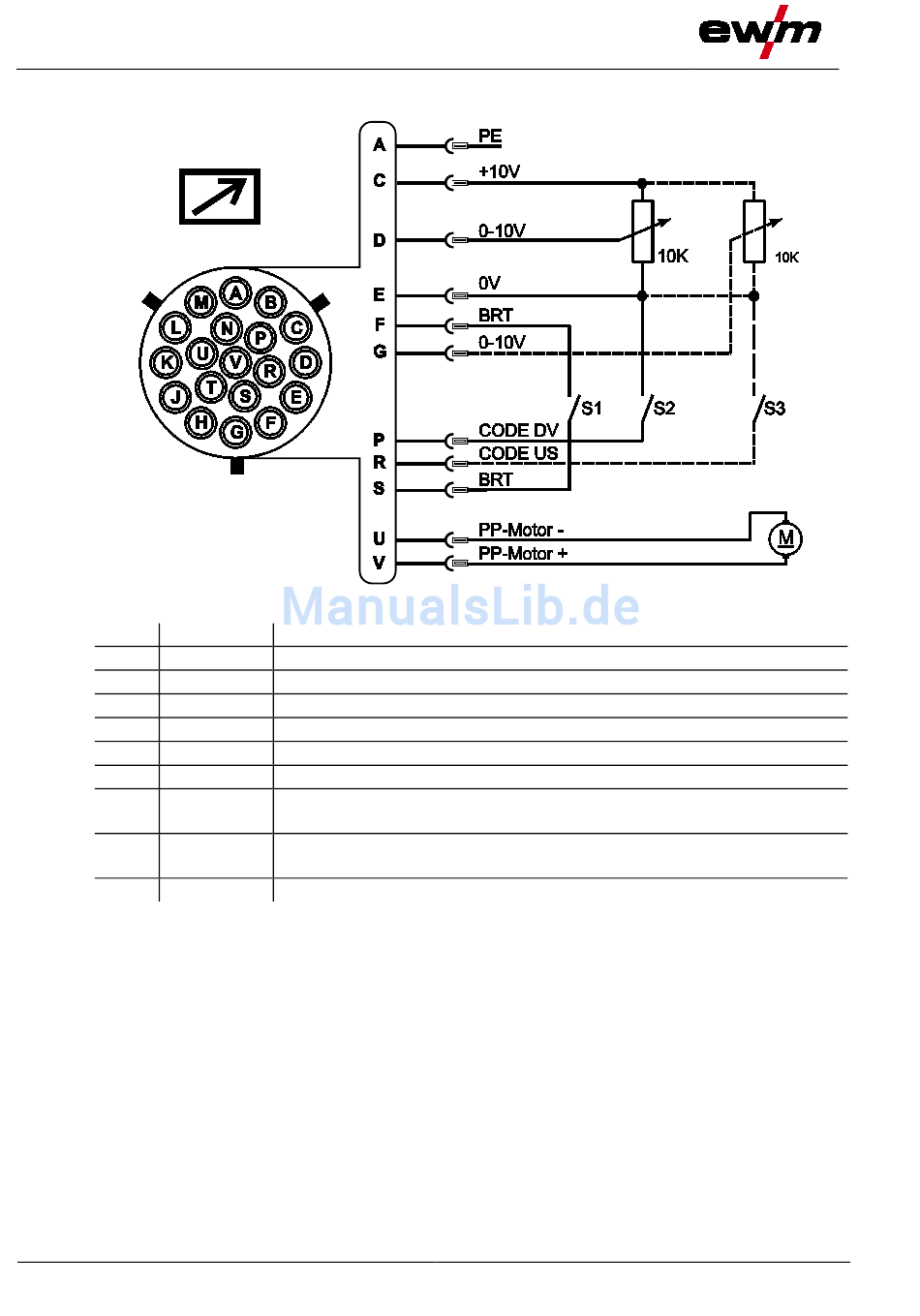

5.14.2 Fernstelleranschlussbuchse, 19-polig

Pin Signalform
A Ausgang
C Ausgang
D Eingang
E Ausgang
F/S Eingang
G Eingang
P Eingang
R Eingang
U/V Ausgang
86
Abbildung 5-50
Bezeichnung
Anschluss für Kabelabschirmung PE
Referenzspannung für Potentiometer 10 V (max. 10 mA)
Leitspannungsvorgabe (0 V - 10 V) - Drahtvorschubgeschwindigkeit
Bezugspotential (0V)
Schweißleistung Start / Stop (S1)
Leitspannungsvorgabe (0 V - 10 V) - Korrektur der Lichtbogenlänge
Aktivierung Leitspannungsvorgabe für Drahtvorschubgeschwindigkeit (S2)
Zur Aktivierung Signal auf Bezugspotential 0V legen (Pin E)
Aktivierung Leitspannungsvorgabe für Korrektur der Lichtbogenlänge (S3)
Zur Aktivierung Signal auf Bezugspotential 0V legen (Pin E)
Versorgungsspannung Push/Pull-Schweißbrenner
