Aufbau und Funktion
Anschluss Werkstückleitung
5.9.4.1

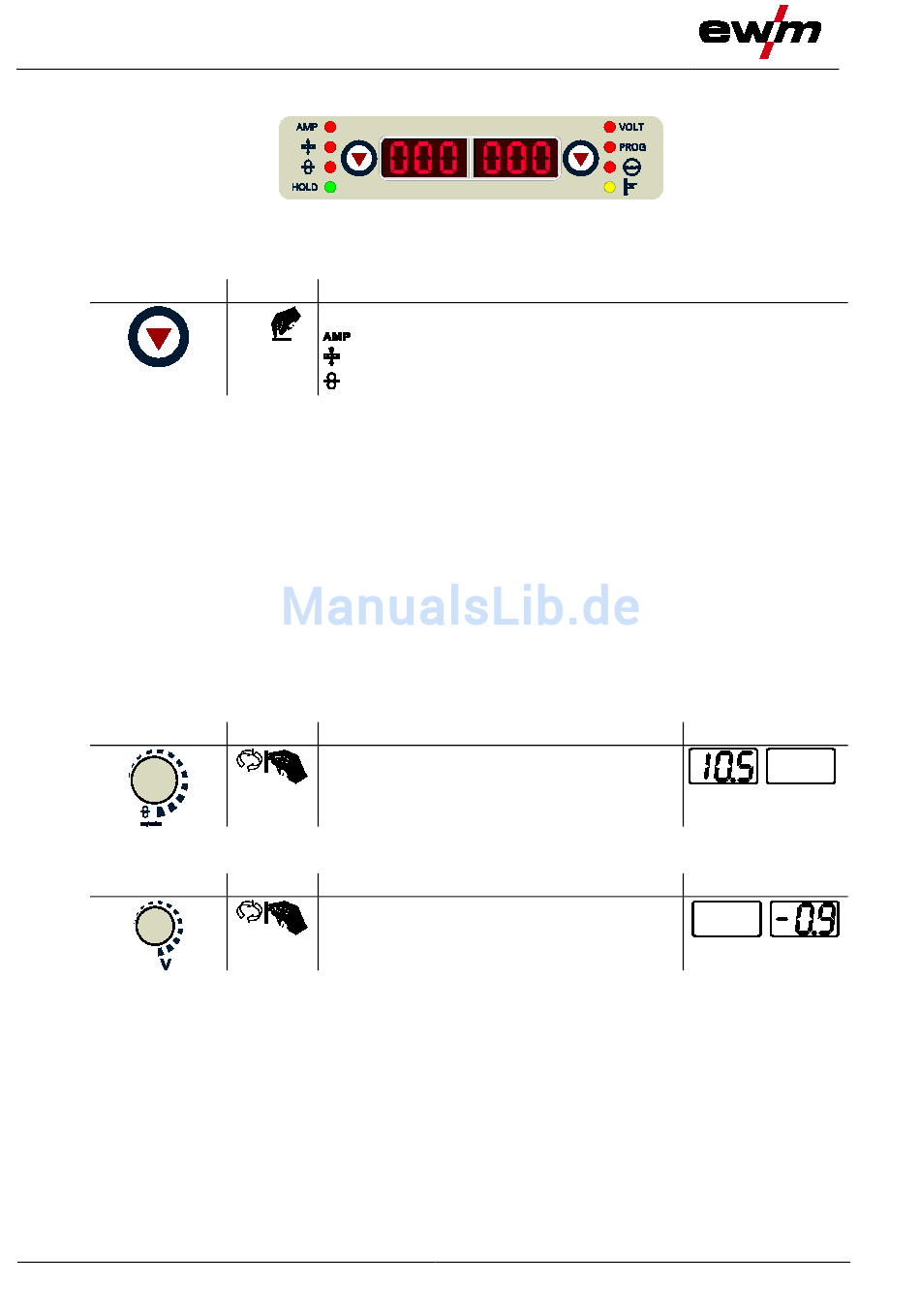

Anwahl der Anzeigeeinheit

Der Arbeitspunkt (Schweißleistung) kann als Schweißstrom, Materialstärke oder Drahtgeschwindigkeit
angezeigt, bzw. auch eingestellt werden.
Bedienelement
Anwendungsbeispiel
Aluminium soll geschweißt werden.
•
Material = AlMg,
•
Gas = Ar 100 %,
•
Drahtdurchmesser = 1,2 mm
Die passende Drahtgeschwindigkeit ist nicht bekannt und soll ermittelt werden.
•
Entsprechenden JOB (siehe Aufkleber „JOB-List") anwählen,
•
Anzeige auf Materialstärke umschalten,
•
Materialstärke entsprechend den Gegebenheiten (z. B. 5 mm) einstellen.
•
Anzeige auf Drahtgeschwindigkeit umschalten.
Resultierende Drahtgeschwindigkeit wird angezeigt (z. B 8,4 m/min).
5.9.4.2 Arbeitspunkteinstellung über Materialdicke
Im Folgenden wird beispielhaft zur Arbeitspunkteinstellung die Einstellung über den Parameter
Drahtgeschwindigkeit aufgeführt.
Bedienelement
5.9.4.3 Vorgabe Korrektur der Lichtbogenlänge
Die Lichtbogenlänge lässt sich wie folgt korrigieren.
Bedienelement
5.9.4.4 Zubehörkomponenten zur Arbeitspunkteinstellung
Die Arbeitspunkteinstellung kann auch von verschiedenen Zubehörkomponenten aus, wie z. B.
•
Fernstellern,
•
Sonderbrennern,
•
PC-Software,
•
Roboter- / Industriebusinterfaces (optionale Automatisierungsschnittstelle erforderlich, nicht bei allen
Geräten dieser Serie möglich!)
erfolgen.
Eine Übersicht an Zubehörkomponenten findet sich im Kapitel „Zubehör". Nähere Beschreibung der
einzelnen Geräte und ihrer Funktionen siehe Betriebsanleitung zum jeweiligen Gerät.
44
Aktion Ergebnis
Umschalten der Anzeige zwischen:
n x
Schweißstrom
Materialstärke
Drahtgeschwindigkeit
Aktion Ergebnis
Schweißleistung über den Parameter
Drahtgeschwindigkeit erhöhen, bzw. verringern.
Anzeige-Beispiel: 10,5 m/min
Aktion Ergebnis
Einstellung „Korrektur der Lichtbogenlänge"
(Anzeige-Beispiel: -0,9 V,
Einstellbereich -9,9 V bis +9,9 V)
Abbildung 5-12
Anzeige
Anzeige
