5.9.14 MIG/MAG-Standardbrenner

Der Brennertaster des MIG-Schweißbrenners dient grundsätzlich dem Starten und Beenden des
Schweißvorgangs.
Bedienelemente
Brennertaster
Darüber hinaus sind, je nach Gerätetyp und Steuerungskonfiguration, weitere Funktionen durch
Tippen des Brennertasters möglich:
•
Umschalten zwischen Schweißprogrammen (siehe Kapitel "Programmumschaltung mit
Standardbrennern (P8)").
•
Programmanwahl vor dem Schweißstart (siehe Kapitel "Programmanwahl mit Standardbrennertaster
(P17)").
•
Umschalten zwischen Impuls- und Standardschweißen in der Betriebsart 4-Takt-Spezial.
•
Umschalten zwischen Drahtvorschubgeräten bei Doppelbetrieb (siehe Kapitel „Einstellung Einzel-
oder Doppelbetrieb (P10)").

5.9.15 MIG/MAG-Sonderbrenner

Funktionsbeschreibungen und weiterführende Hinweise entnehmen Sie der Betriebsanleitung
zum jeweiligen Schweißbrenner!
Folgende Sonderbrenner können zusammen mit diesem Schweißgerät genutzt werden:
•
UP/DOWN-Schweißbrenner mit einer Wippe
−
zur Einstellung der Schweißleistung oder
−
zum Abrufen von bis zu 10 Schweißprogrammen.
•
POWERCONTROL 1 Schweißbrenner mit einer Wippe und dreistelliger Digitalanzeige
−
Zur Einstellung und Anzeige der Schweißleistung oder
−
zum Abrufen und Anzeigen von bis zu 10 Schweißprogrammen.
•
POWERCONTROL 2 Schweißbrenner mit vier Tasten und dreistelliger Digitalanzeige
−
zur Einstellung und Anzeige der Schweißleistung und Spannungskorrektur oder
−
zum Abrufen von Programmen und JOBs, sowie zur Anzeige der entsprechenden Parameter
•
Push/Pull-Schweißbrenner mit integriertem Drahtvorschubantrieb
−
zur gleichmäßigen Drahtförderung bei besonders langen Schlauchpaketen
−
und ggf. Potentiometer zur Regelung der Drahtgeschwindigkeit

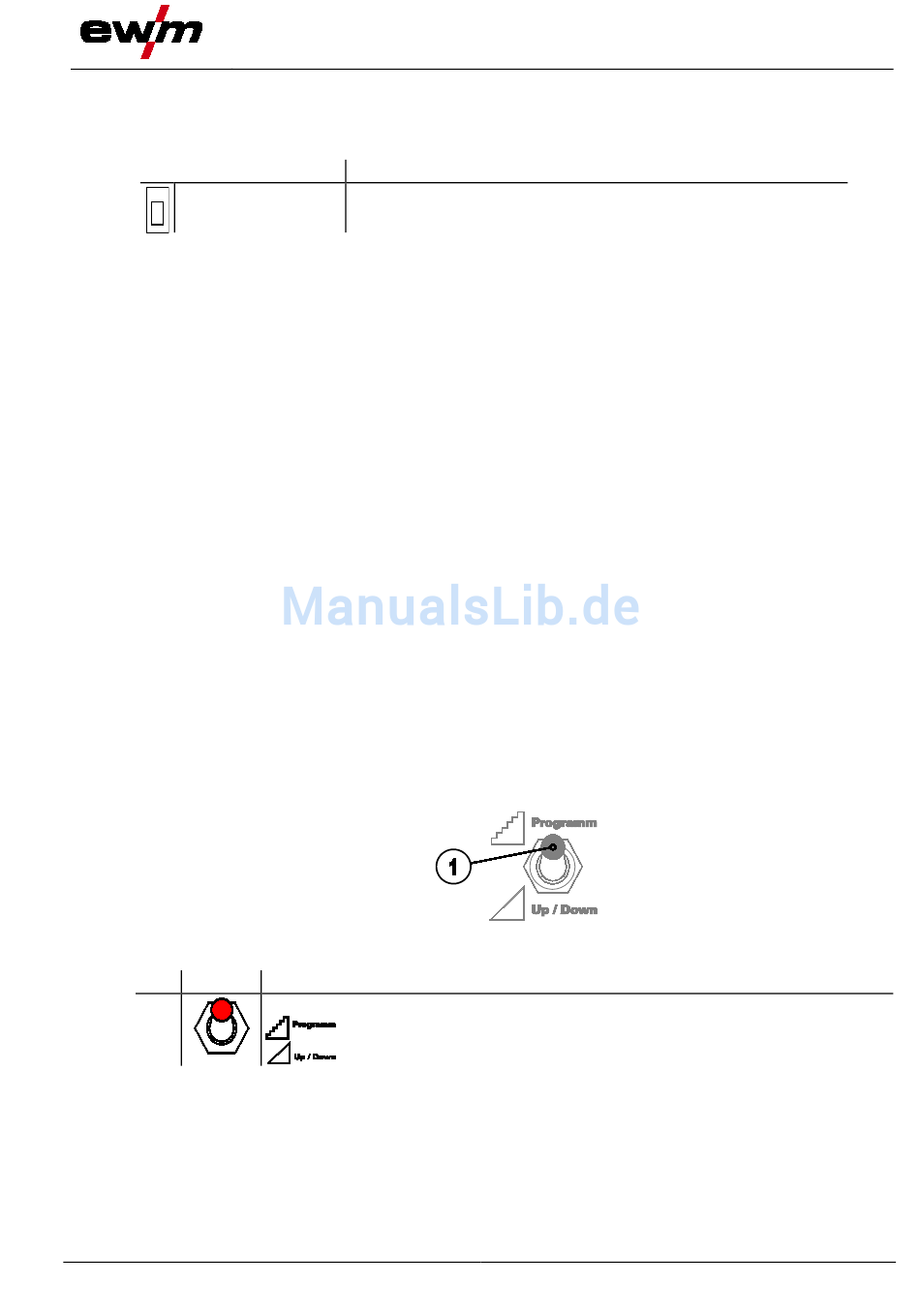

5.9.15.1 Programm- und Up/Down-Betrieb

Pos. Symbol
1
099-005119-EW500
11.03.2013
Funktionen
•
Schweißen Starten / Beenden
Beschreibung 0
Umschalter Schweißbrennerfunktion (Sonderschweißbrenner erforderlich)
Programme oder JOBs umschalten
Schweißleistung stufenlos einstellen
Aufbau und Funktion
Abbildung 5-40
Anschluss Werkstückleitung
