5.10 WIG-Schweißen
5.10.1 Anschluss Schweißbrenner und Werkstückleitung
Pos. Symbol
1
2
3
4
5
6
•
Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter
sichern.
•
Schweißstromstecker des Kombibrenners in die Anschlussbuchse, Schweißstrom (-) stecken und
durch Rechtsdrehen verriegeln (ausschließlich bei Variante mit separatem Schweißstromanschluss).
099-005119-EW500
11.03.2013
Beschreibung 0
Schweißbrenner
Schweißbrennerschlauchpaket
Anschlussbuchse, Schweißstrom „-"
•
WIG-Schweißen:
Eurozentralanschluss
Schweißstrom, Schutzgas und Brennertaster integriert
Werkstück
Anschlussbuchse, Schweißstrom „+"
•
WIG-Schweißen:
Aufbau und Funktion

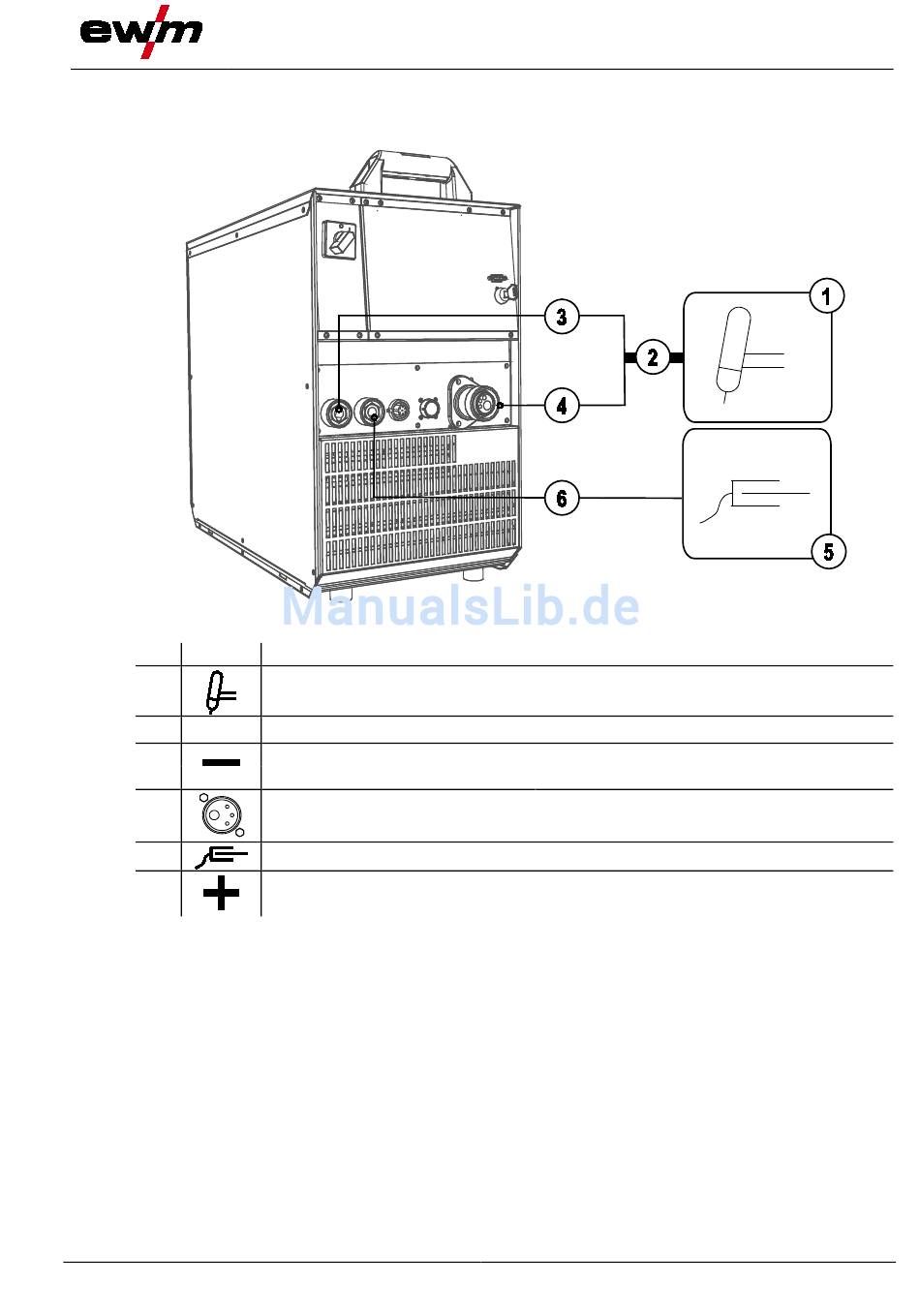

Abbildung 5-41
Schweißstromanschluss für Schweißbrenner
Werkstückanschluss
WIG-Schweißen
73
