EWM alpha Q 330 Betriebsanleitung Seite 19

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
099-005119-EW500
11.03.2013

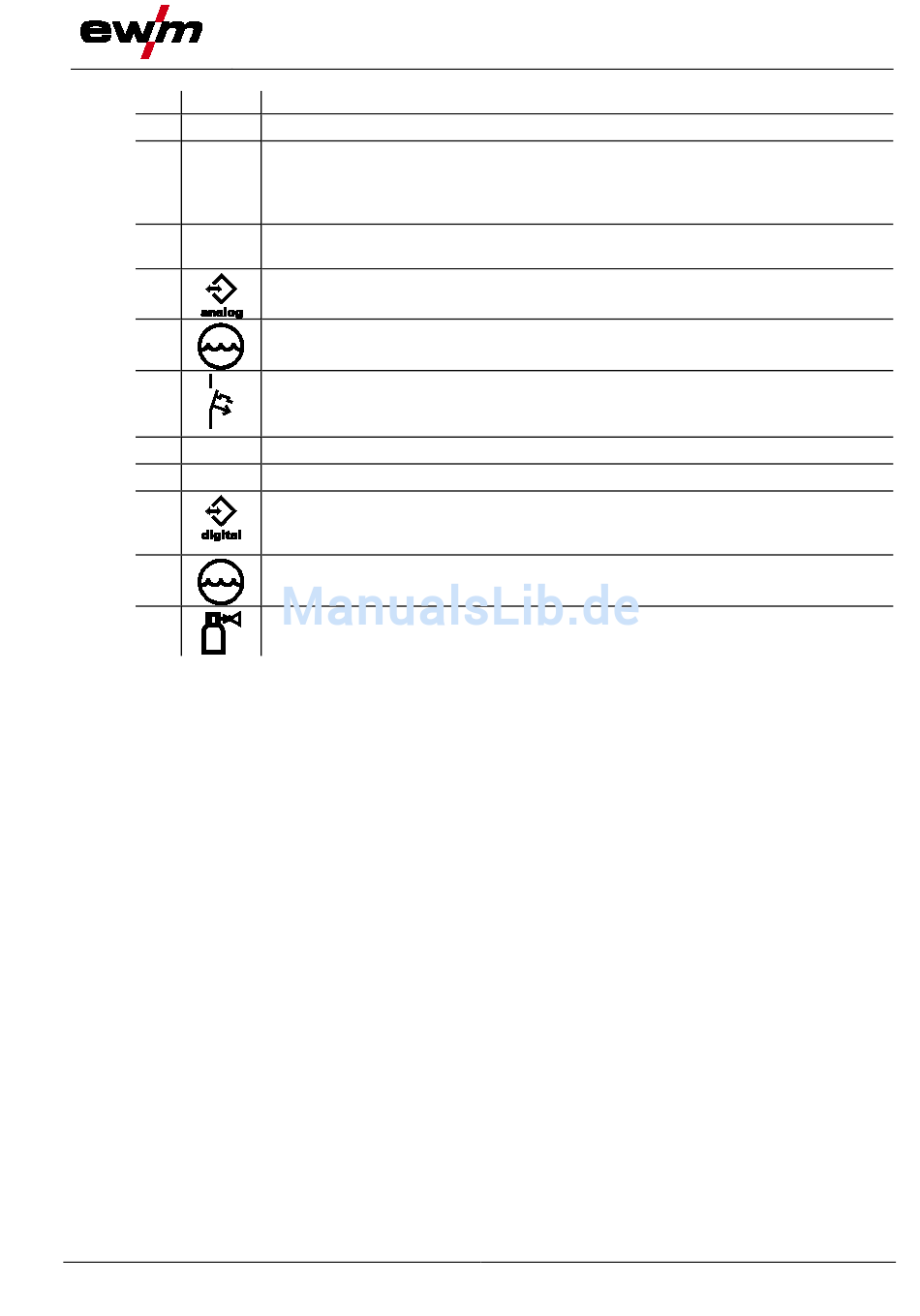

Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Schiebeverschluss, Verriegelung der Schutzklappe
Schutzklappe
Abdeckung für den Drahtvorschubantrieb und weiteren Bedienelementen.
Auf der Innenseite befinden sich je nach Geräteserie weitere Klebeschilder mit
Informationen zu Verschleißteilen und JOB
Sichtfenster Drahtspule
Kontrolle Drahtvorrat
Automatisierungsschnittstelle 19-polig (analog)
(siehe Kapitel "Aufbau und Funktion > Schnittstellen")
Anschlussbuchse, 8-polig
Steuerleitung Kühlgerät
Drucktaste, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubmotor
Ausgelöste Sicherung durch Betätigen zurücksetzen
Austrittsöffnung Kühlluft
Netzanschlusskabel
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten (Dokumentationsinterface,
Roboterinterface oder Fernsteller etc.).
Anschlussbuchse, 4-polig
Spannungsversorgung Kühlgerät
Anschlussnippel G¼", Schutzgasanschluss
Listen.
-
Rückansicht
19
