OptiFresh (Bean) NG 2.0

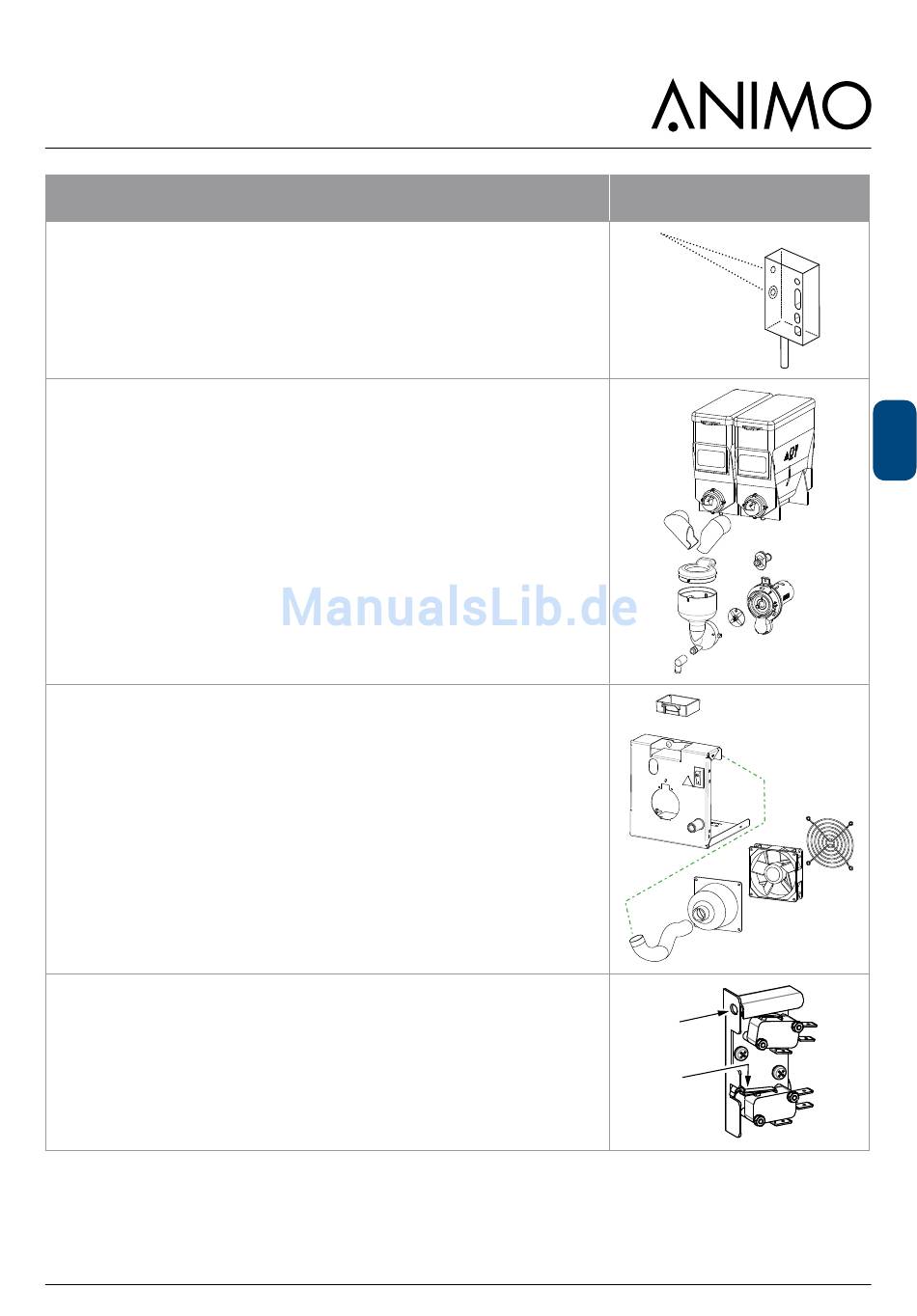

Tassen-Erkennung Sensor [1003231]
Reflektion infrarot Sensor. Dieser Sensor ist optional in der
Maschinentür eingebaut. Dieser Sensor prüft, ob es eine Tasse /
Becher unter den (richtigen) Auslauf positioniert ist.
Siehe Kapitel 3.3 Tassen-Erkennung Sensor.
Zutaten- und Mischsystem
Die Behälter mit den Zutaten werden jeweils von einem Motor mit
130 RPM angetrieben. Das Instant-Produkt (Zutat) wird mit Hilfe
einer Schnecke aus dem Behälter transportiert und fällt über das
Ausgabenknie in den Mischerbehälter. Zeitgleich wird mit dem
Dosierventil DV2 Heißwasser in den Mischerbehälter dosiert.
Das Instantprodukt und das heiße Wasser werden mit Hilfe der
Mischerfächer des Mischermotors mit 16.500 RPM vermischt. Das
Getränk fließt durch die Getränkeausgabe in den Becher.
Siehe Kapitel 3.7 Instant gruppe
Wasserdampf Ablasssystem
Der während des Mischvorgangs freigesetzte Wasserdampf
wird größtenteils durch den Dampfabfuhrring aufgefangen und
via Absaugvorrichtung durch den Ventilator abgezogen. Die
Instantreste werden durch die Absaugvorrichtung aufgefangen.
Die Absaugvorrichtung ist leicht herausnehmbar (zum Reinigen),
indem der Mischerbehälter demoniert wird. Hierdurch wird
größtenteils vermieden, dass Wasserdampf in den Behälterablauf
gelangt und die Zutaten feucht werden.
Siehe Kapitel 3.7.1 Lüftersystem Mixer Gruppe
An der rechten Seitenwand befinden sich zwei Türschalter.
Schalter A wird betätigt, wenn die Tür geschlossen wird, und
schaltet das Gerät aus, wenn die Tür geöffnet wird.
Schalter B wird betätigt, wenn das Türschloss verriegelt wird, und
schaltet das Heißwasser Dosierventil DV4 aus, wenn das Schloss
2016/01 Rev. 0.0
Komponente
Türschalter
entriegelt wird.
25
Abbildung
A
B
DE
