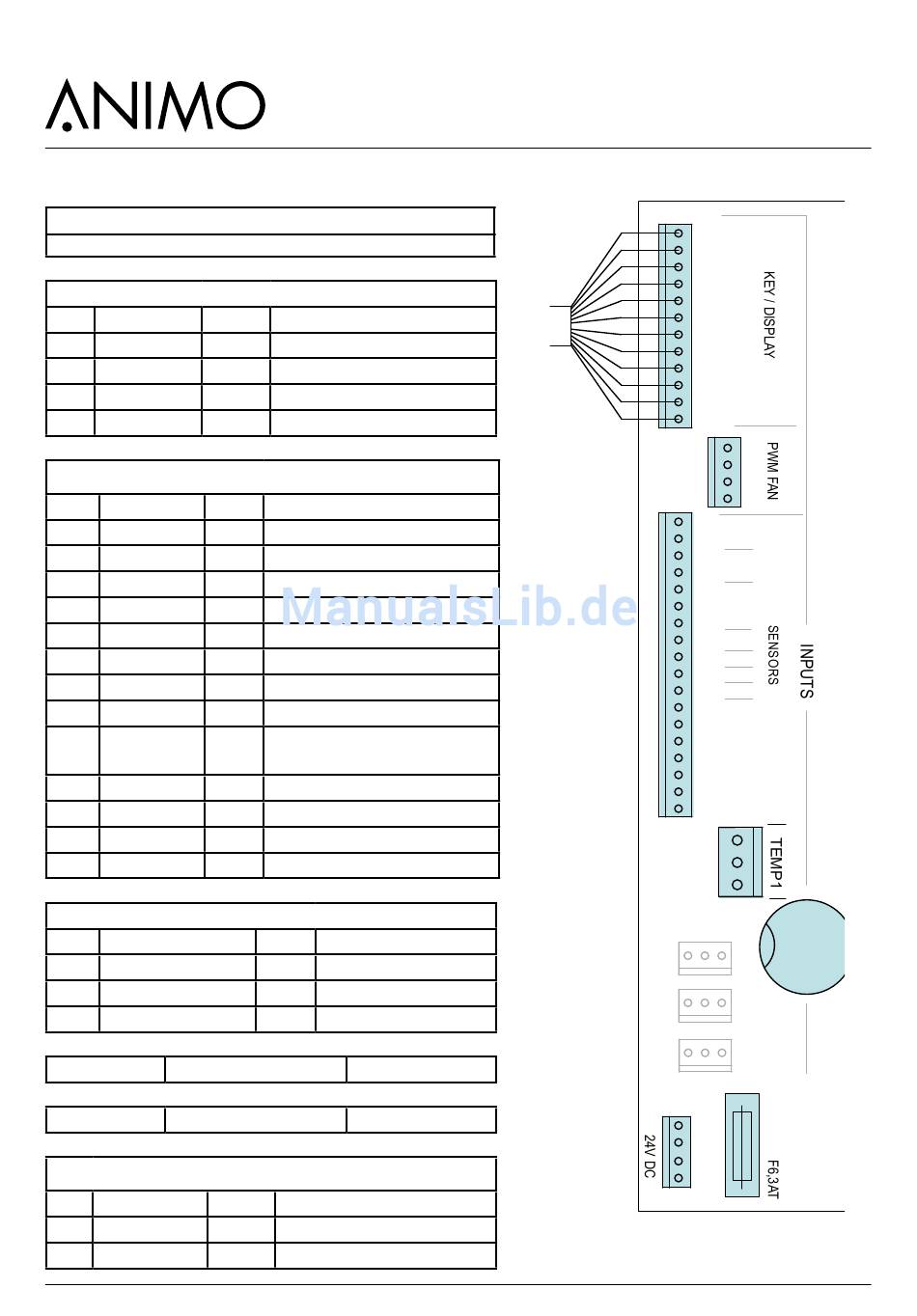

9.1.1 Eingänge Hauptplatine
Konnektor J12
Verbindungskabel zwischen Hauptplatine und Türplatine.
Konnektor J250 (PWM Ventilator)
Pin Ventilator Farbe
1 PWM Signal Schwarz
2 -
3 Plus Rot
4 Min Blau
Konnektor J7 (Eingänge)
Pin Sensor Farbe
1-2 - -
3 LB Tropfschale Gelb
4 GND Tropfschale Schwarz
5 LSL Niveau Min. Braun
6 GND Masse Grün
7 LSH Niveau Max. Weiß
8 - -
9 AS Abfallbehälter Rosa
10 Brüherschal- Grau
ter
11 DS Tür 1 Orange
12-15 - -
16 IN3 Tür 2 Rosa
17-18 - -
Konnektor J18 / T1 ( NTC Sensor)
Pin Sensor
1 NTC-Sensor
2 -
3 NTC-Sensor
Batterie B1
Lithium 3V Typ CR2025
Sicherung F3
6,3A träge
Konnektor J1 (Stromversorgung)
Pin Farbe
1-2 Masse (GND) Schwarz
3-4 +24Vdc Rot
Bemerkungen
Bemerkungen
Abfallbehälter in Position; Kontakt geschlossen
Brüher in Ausgangsposition,
Kontakt geschlossen.
Tür geschlossen; Kontakt geschlossen
Türschloss geschlossen; Kontakt geschlossen
Farbe Bemerkungen
Violett
-
Violett
Art. Nr. 02816
Art. Nr. 03391
Bemerkungen
86
OptiFresh (Bean) NG 2.0
1
J12
2
3
4
5
6
7
8
9
10
11
12
1
2
3
J250
4
1
+5V
2
GND
3
LB
4 GND
5
LSL
6 GND
LSH
7
8
GND
9
AS
10
BS
11
DS
12
13
14
15
16
17
18
J7
J18
T2
J19
FL1
J8
FL2
J9
1
2
3
4
J1
+
BATT
F3
2016/01 Rev. 0.0
