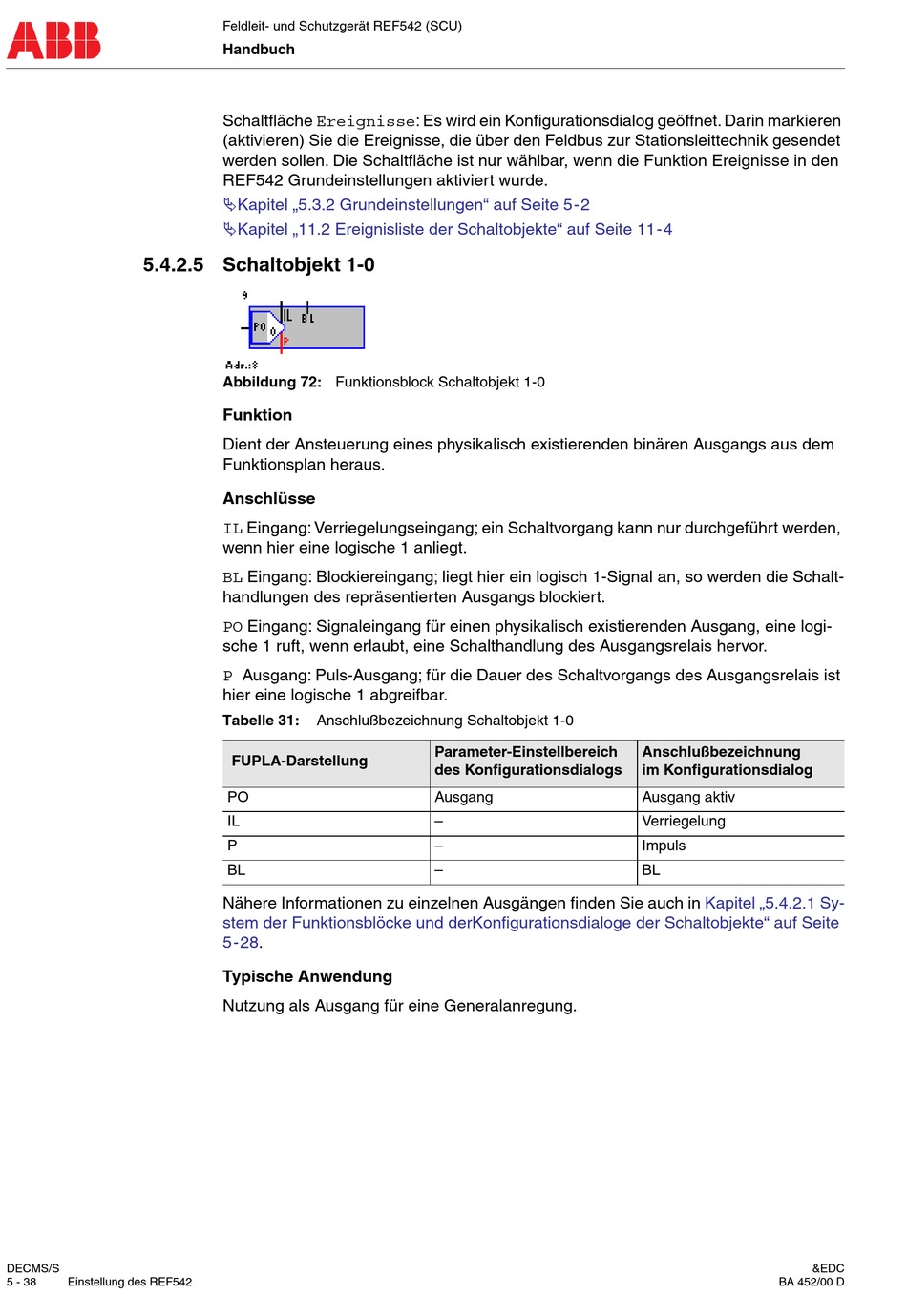

5.4.2.5 Schaltobjekt 1-0
DECMS/S
5 - 38
Einstellung des REF542
Feldleit- und Schutzgerät REF542 (SCU)
Handbuch
Schaltfläche Ereignisse: Es wird ein Konfigurationsdialog geöffnet. Darin markieren
(aktivieren) Sie die Ereignisse, die über den Feldbus zur Stationsleittechnik gesendet
werden sollen. Die Schaltfläche ist nur wählbar, wenn die Funktion Ereignisse in den
REF542 Grundeinstellungen aktiviert wurde.
"Kapitel „5.3.2 Grundeinstellungen" auf Seite 5-2
"Kapitel „11.2 Ereignisliste der Schaltobjekte" auf Seite 11-4
Abbildung 72: Funktionsblock Schaltobjekt 1-0
Funktion
Dient der Ansteuerung eines physikalisch existierenden binären Ausgangs aus dem
Funktionsplan heraus.
Anschlüsse
IL Eingang: Verriegelungseingang; ein Schaltvorgang kann nur durchgeführt werden,
wenn hier eine logische 1 anliegt.
BL Eingang: Blockiereingang; liegt hier ein logisch 1-Signal an, so werden die Schalt-
handlungen des repräsentierten Ausgangs blockiert.
PO Eingang: Signaleingang für einen physikalisch existierenden Ausgang, eine logi-
sche 1 ruft, wenn erlaubt, eine Schalthandlung des Ausgangsrelais hervor.
P Ausgang: Puls-Ausgang; für die Dauer des Schaltvorgangs des Ausgangsrelais ist
hier eine logische 1 abgreifbar.
Tabelle 31:
Anschlußbezeichnung Schaltobjekt 1-0
FUPLA-Darstellung
PO
IL
P
BL
Nähere Informationen zu einzelnen Ausgängen finden Sie auch in
stem der Funktionsblöcke und derKonfigurationsdialoge der Schaltobjekte" auf Seite
5-28.
Typische Anwendung
Nutzung als Ausgang für eine Generalanregung.
Parameter-Einstellbereich
des Konfigurationsdialogs
Ausgang
–
–
–
Anschlußbezeichnung
im Konfigurationsdialog
Ausgang aktiv
Verriegelung
Impuls
BL
Kapitel „5.4.2.1 Sy-
&EDC
BA 452/00 D
