DECMS/S
5 - 190
Einstellung des REF542
Feldleit- und Schutzgerät REF542 (SCU)
Handbuch
Konfigurationsdialog für den gerichteten Reserveschutz

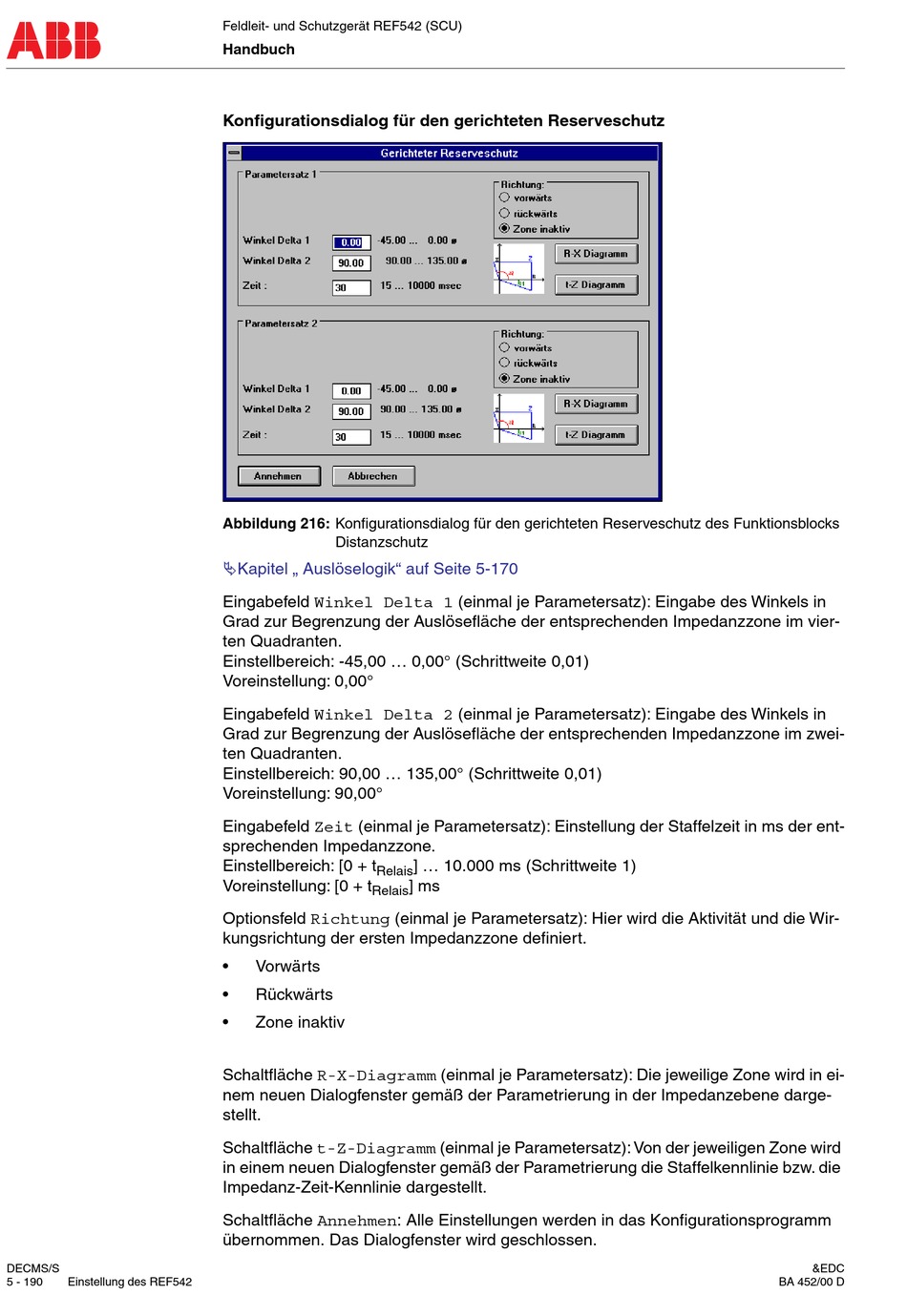

Abbildung 216: Konfigurationsdialog für den gerichteten Reserveschutz des Funktionsblocks
Distanzschutz
"Kapitel „ Auslöselogik" auf Seite 5-170
Eingabefeld Winkel Delta 1 (einmal je Parametersatz): Eingabe des Winkels in
Grad zur Begrenzung der Auslösefläche der entsprechenden Impedanzzone im vier-
ten Quadranten.
Einstellbereich: -45,00 ... 0,00° (Schrittweite 0,01)
Voreinstellung: 0,00°
Eingabefeld Winkel Delta 2 (einmal je Parametersatz): Eingabe des Winkels in
Grad zur Begrenzung der Auslösefläche der entsprechenden Impedanzzone im zwei-
ten Quadranten.
Einstellbereich: 90,00 ... 135,00° (Schrittweite 0,01)
Voreinstellung: 90,00°
Eingabefeld Zeit (einmal je Parametersatz): Einstellung der Staffelzeit in ms der ent-
sprechenden Impedanzzone.
Einstellbereich: [0 + t
Relais
Voreinstellung: [0 + t
Relais
Optionsfeld Richtung (einmal je Parametersatz): Hier wird die Aktivität und die Wir-
kungsrichtung der ersten Impedanzzone definiert.
•
Vorwärts
•
Rückwärts
•
Zone inaktiv
Schaltfläche R-X-Diagramm (einmal je Parametersatz): Die jeweilige Zone wird in ei-
nem neuen Dialogfenster gemäß der Parametrierung in der Impedanzebene darge-
stellt.
Schaltfläche t-Z-Diagramm (einmal je Parametersatz): Von der jeweiligen Zone wird
in einem neuen Dialogfenster gemäß der Parametrierung die Staffelkennlinie bzw. die
Impedanz-Zeit-Kennlinie dargestellt.
Schaltfläche Annehmen: Alle Einstellungen werden in das Konfigurationsprogramm
übernommen. Das Dialogfenster wird geschlossen.
] ... 10.000 ms (Schrittweite 1)
] ms
&EDC
BA 452/00 D
