DECMS/S
5 - 42
Einstellung des REF542
Feldleit- und Schutzgerät REF542 (SCU)
Handbuch

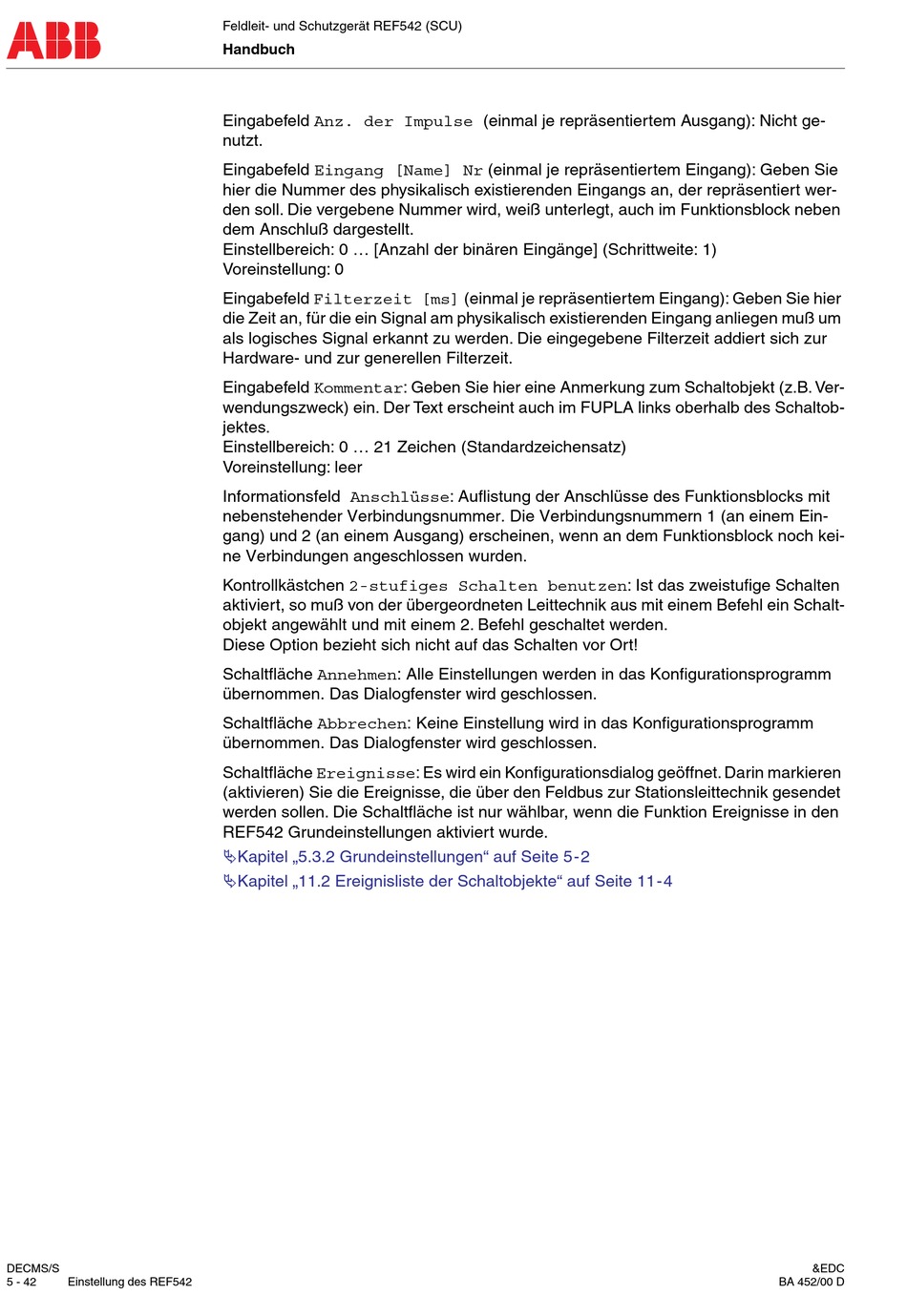

Eingabefeld Anz. der Impulse (einmal je repräsentiertem Ausgang): Nicht ge-
nutzt.
Eingabefeld Eingang [Name] Nr (einmal je repräsentiertem Eingang): Geben Sie
hier die Nummer des physikalisch existierenden Eingangs an, der repräsentiert wer-
den soll. Die vergebene Nummer wird, weiß unterlegt, auch im Funktionsblock neben
dem Anschluß dargestellt.
Einstellbereich: 0 ... [Anzahl der binären Eingänge] (Schrittweite: 1)
Voreinstellung: 0
Eingabefeld Filterzeit [ms] (einmal je repräsentiertem Eingang): Geben Sie hier
die Zeit an, für die ein Signal am physikalisch existierenden Eingang anliegen muß um
als logisches Signal erkannt zu werden. Die eingegebene Filterzeit addiert sich zur
Hardware- und zur generellen Filterzeit.
Eingabefeld Kommentar: Geben Sie hier eine Anmerkung zum Schaltobjekt (z.B. Ver-
wendungszweck) ein. Der Text erscheint auch im FUPLA links oberhalb des Schaltob-
jektes.
Einstellbereich: 0 ... 21 Zeichen (Standardzeichensatz)
Voreinstellung: leer
Informationsfeld Anschlüsse: Auflistung der Anschlüsse des Funktionsblocks mit
nebenstehender Verbindungsnummer. Die Verbindungsnummern 1 (an einem Ein-
gang) und 2 (an einem Ausgang) erscheinen, wenn an dem Funktionsblock noch kei-
ne Verbindungen angeschlossen wurden.
Kontrollkästchen 2-stufiges Schalten benutzen: Ist das zweistufige Schalten
aktiviert, so muß von der übergeordneten Leittechnik aus mit einem Befehl ein Schalt-
objekt angewählt und mit einem 2. Befehl geschaltet werden.
Diese Option bezieht sich nicht auf das Schalten vor Ort!
Schaltfläche Annehmen: Alle Einstellungen werden in das Konfigurationsprogramm
übernommen. Das Dialogfenster wird geschlossen.
Schaltfläche Abbrechen: Keine Einstellung wird in das Konfigurationsprogramm
übernommen. Das Dialogfenster wird geschlossen.
Schaltfläche Ereignisse: Es wird ein Konfigurationsdialog geöffnet. Darin markieren
(aktivieren) Sie die Ereignisse, die über den Feldbus zur Stationsleittechnik gesendet
werden sollen. Die Schaltfläche ist nur wählbar, wenn die Funktion Ereignisse in den
REF542 Grundeinstellungen aktiviert wurde.
"Kapitel „5.3.2 Grundeinstellungen" auf Seite 5-2
"Kapitel „11.2 Ereignisliste der Schaltobjekte" auf Seite 11-4
&EDC
BA 452/00 D
