DECMS/S
5 - 32
Einstellung des REF542

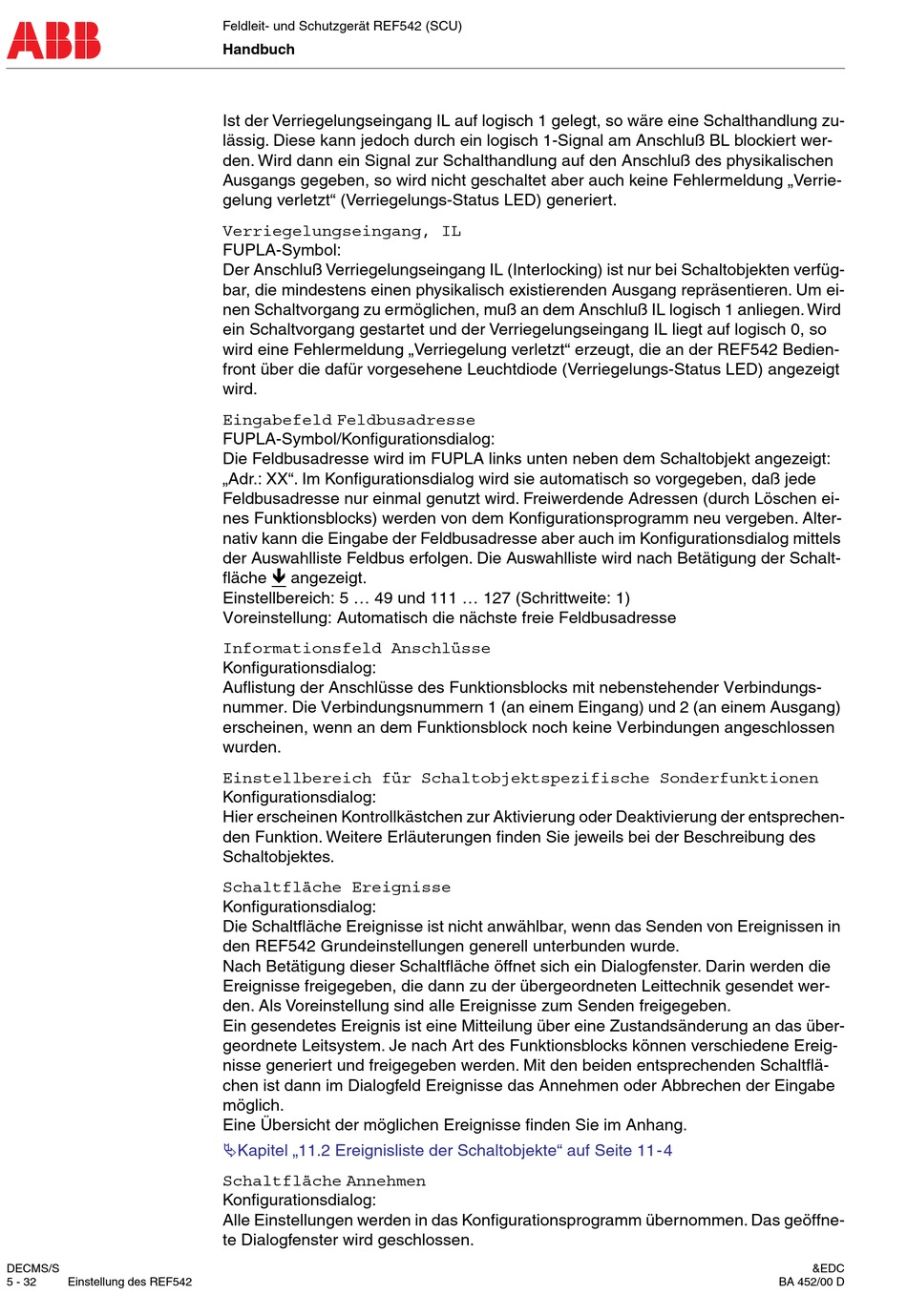

Feldleit- und Schutzgerät REF542 (SCU)
Handbuch
Ist der Verriegelungseingang IL auf logisch 1 gelegt, so wäre eine Schalthandlung zu-
lässig. Diese kann jedoch durch ein logisch 1-Signal am Anschluß BL blockiert wer-
den. Wird dann ein Signal zur Schalthandlung auf den Anschluß des physikalischen
Ausgangs gegeben, so wird nicht geschaltet aber auch keine Fehlermeldung „Verrie-
gelung verletzt" (Verriegelungs-Status LED) generiert.
Verriegelungseingang, IL
FUPLA-Symbol:
Der Anschluß Verriegelungseingang IL (Interlocking) ist nur bei Schaltobjekten verfüg-
bar, die mindestens einen physikalisch existierenden Ausgang repräsentieren. Um ei-
nen Schaltvorgang zu ermöglichen, muß an dem Anschluß IL logisch 1 anliegen. Wird
ein Schaltvorgang gestartet und der Verriegelungseingang IL liegt auf logisch 0, so
wird eine Fehlermeldung „Verriegelung verletzt" erzeugt, die an der REF542 Bedien-
front über die dafür vorgesehene Leuchtdiode (Verriegelungs-Status LED) angezeigt
wird.
Eingabefeld Feldbusadresse
FUPLA-Symbol/Konfigurationsdialog:
Die Feldbusadresse wird im FUPLA links unten neben dem Schaltobjekt angezeigt:
„Adr.: XX". Im Konfigurationsdialog wird sie automatisch so vorgegeben, daß jede
Feldbusadresse nur einmal genutzt wird. Freiwerdende Adressen (durch Löschen ei-
nes Funktionsblocks) werden von dem Konfigurationsprogramm neu vergeben. Alter-
nativ kann die Eingabe der Feldbusadresse aber auch im Konfigurationsdialog mittels
der Auswahlliste Feldbus erfolgen. Die Auswahlliste wird nach Betätigung der Schalt-
fläche % angezeigt.
Einstellbereich: 5 ... 49 und 111 ... 127 (Schrittweite: 1)
Voreinstellung: Automatisch die nächste freie Feldbusadresse
Informationsfeld Anschlüsse
Konfigurationsdialog:
Auflistung der Anschlüsse des Funktionsblocks mit nebenstehender Verbindungs-
nummer. Die Verbindungsnummern 1 (an einem Eingang) und 2 (an einem Ausgang)
erscheinen, wenn an dem Funktionsblock noch keine Verbindungen angeschlossen
wurden.
Einstellbereich für Schaltobjektspezifische Sonderfunktionen
Konfigurationsdialog:
Hier erscheinen Kontrollkästchen zur Aktivierung oder Deaktivierung der entsprechen-
den Funktion. Weitere Erläuterungen finden Sie jeweils bei der Beschreibung des
Schaltobjektes.
Schaltfläche Ereignisse
Konfigurationsdialog:
Die Schaltfläche Ereignisse ist nicht anwählbar, wenn das Senden von Ereignissen in
den REF542 Grundeinstellungen generell unterbunden wurde.
Nach Betätigung dieser Schaltfläche öffnet sich ein Dialogfenster. Darin werden die
Ereignisse freigegeben, die dann zu der übergeordneten Leittechnik gesendet wer-
den. Als Voreinstellung sind alle Ereignisse zum Senden freigegeben.
Ein gesendetes Ereignis ist eine Mitteilung über eine Zustandsänderung an das über-
geordnete Leitsystem. Je nach Art des Funktionsblocks können verschiedene Ereig-
nisse generiert und freigegeben werden. Mit den beiden entsprechenden Schaltflä-
chen ist dann im Dialogfeld Ereignisse das Annehmen oder Abbrechen der Eingabe
möglich.
Eine Übersicht der möglichen Ereignisse finden Sie im Anhang.
"Kapitel „11.2 Ereignisliste der Schaltobjekte" auf Seite 11-4
Schaltfläche Annehmen
Konfigurationsdialog:
Alle Einstellungen werden in das Konfigurationsprogramm übernommen. Das geöffne-
te Dialogfenster wird geschlossen.
&EDC
BA 452/00 D
