Warnungen, Störungen und Systemmeldungen
9.1 Über LED angezeigte Betriebszustände
9.1 Über LED angezeigte Betriebszustände
Nach dem Einschalten der Versorgungsspannung ist die LED RDY (Ready) vorübergehend
orange. Sobald die Farbe der LED RDY in rot oder grün wechselt, zeigen die LED den
Umrichterzustand an.

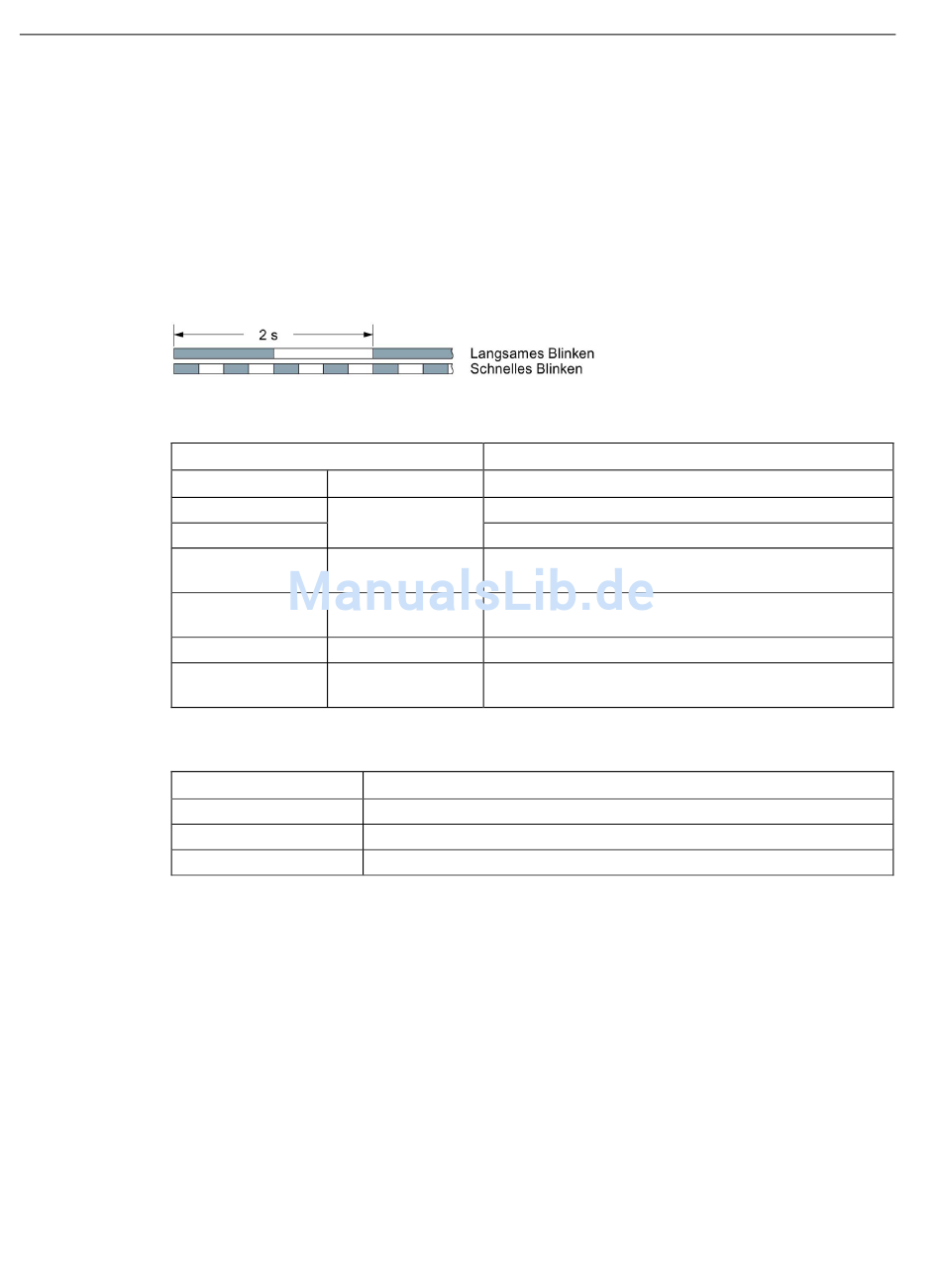

Signalzustände der LED
Neben den Signalzuständen "ein" und "aus" gibt es zwei unterschiedliche Blinkfrequenzen:
Tabelle 9- 1 Diagnose des Umrichters
GRÜN - langsam
ROT - langsam
Tabelle 9- 2 Diagnose der Kommunikation über PROFINET
458
LED
RDY
GRÜN - ein nicht relevant
ROT - ein GELB - variable
Frequenz
ROT - langsam
ROT - schnell nicht relevant
ROT - schnell ROT - schnell
LNK LED Erläuterung
GRÜN - ein Die Kommunikation über PROFINET ist in Ordnung.
GRÜN - langsam Die Gerätetaufe ist aktiv.
aus Keine Kommunikation über PROFINET.
Erläuterung
BF
Aktuell liegt keine Störung an
Inbetriebnahme oder Rücksetzen auf Werkseinstellung
Firmware-Update läuft
Umrichter wartet auf Aus- und Wiedereinschalten der
Spannungsversorgung nach Firmware-Update
Aktuell liegt eine Störung an
Falsche Speicherkarte oder Firmware-Update fehlge-
schlagen
Umrichter-Schrankgeräte
Betriebsanleitung, 04/2016, A5E32923348A
