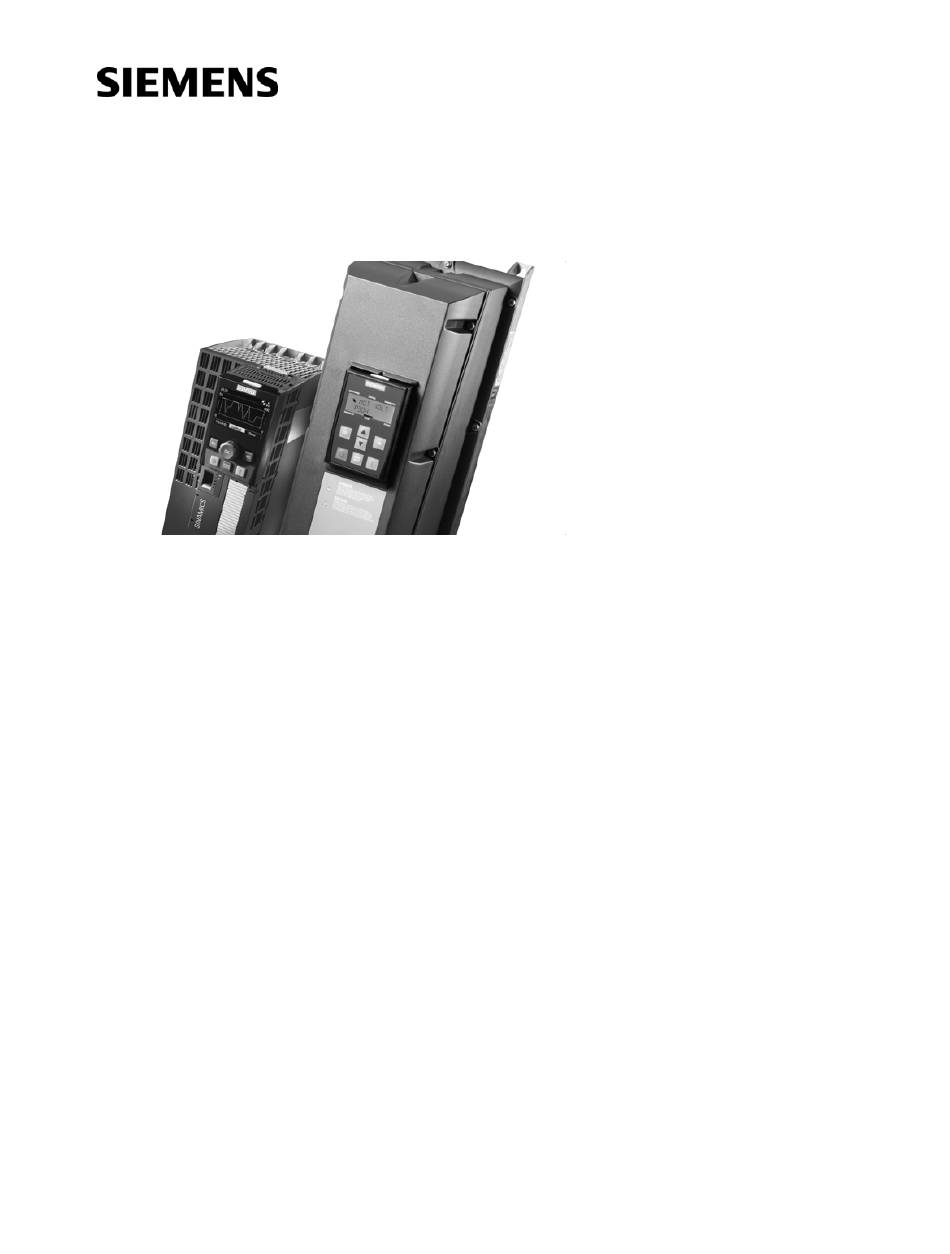

Frequenzumrichter
G120P
Montage
Inbetriebnahme
CM2G5111de
2014-05-16
Building Technologies

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens G120P

Inhaltszusammenfassung für Siemens G120P

  • Seite 1 Frequenzumrichter G120P Montage Inbetriebnahme Building Technologies CM2G5111de 2014-05-16...

  • Seite 3: Inhaltsverzeichnis

    Kommunikation....................31 3.7.1 RS485-Schnittstelle ................32 3.7.2 USS-Protokoll................... 33 3.7.3 Modbus RTU-Protokoll ..............33 3.7.4 BACnet MS/TP ................. 34 3.7.5 P1 FLN ..................... 36 Sichern der Daten auf einer Speicherkarte ............37 Anwendungsbeispiele..................38 Universalanwendung ..................38 Siemens AG CM2G5111de 2014-05-16...
  • Seite 4 Neustarten nach Absturz ................. 48 Angezeigte Betriebszustände ................48 Warnungen und Störungen................49 Hardware-Diagnose..................54 6.4.1 Prüfungen ohne Spannungsversorgung ........... 55 6.4.2 Leistungsprüfung ................57 6.4.3 Funktionsprüfung................58 Anhang ......................60 Inbetriebnahmeprotokoll .................. 60 Verfügbare Dokumentation................60 Siemens AG CM2G5111de 2014-05-16...

  • Seite 5: Sicherheit

    1. Lesen Sie diese Informationen sorgfältig durch. 2. Beachten Sie alle Warnschilder, die an den Geräten angebracht sind. Achten Sie darauf, dass die Warnschilder in einem leserlichen Zustand gehalten und fehlende oder beschädigte Schilder ersetzt werden. Siemens AG CM2G5111de 2014-05-16...
  • Seite 6 Stromkreise zu kennzeichnen. Dies sind in der Regel fachkundige Personen im Elektoinstallationsbereich oder Personen, die unter Aufsicht von fachkundigen Personen arbeiten, z. B. Elektromonteure. ● Sie müssen mit allen Sicherheitshinweisen, Installations- und Betriebsanweisungen dieser Anleitung vertraut sein und zum Erbringen von Erste-Hilfe-Leistungen ausgebildet sein. Siemens AG CM2G5111de 2014-05-16...

  • Seite 7: Haftungsausschluss

    Dadurch können Schäden am Gerät und an der Anlage entstehen. ● Lösen Sie den Brandfall- bzw. Notfallbetrieb nur aus, wenn dauernder Betrieb des Antriebs (Ventilators) zwingend erforderlich ist, z. B. um für die Gebäudeevakuation den Rauch- und Wärmeabzug sicherzustellen. Siemens AG CM2G5111de 2014-05-16...

  • Seite 8: Montage Und Installation

    (CAN _SHLD), Optionaler DGND, Bezugspotenzial für Daten Leitungsschirm nicht belegt nicht verbunden Schirm (C/C’) nicht belegt (GND), Optionale Masse VP, Versorgungsspannung CAN_H, CAN-Signal (dominant nicht belegt RxD/TxD-N, Empfangen und high) Nicht belegt Senden (A/A’) Nicht belegt nicht belegt Siemens AG CM2G5111de 2014-05-16...

  • Seite 9: Klemmleisten Der Control Unit

    DI = low, wenn Schalter geschlossen 4. Verdrahtung bei Verwendung externer Spannungsversorgungen DI = low, wenn Schalter geschlossen Motorkabellängen und Querschnitte 2.4.1 Kabelspezifikationen nach EMV-Konformität PM230 Kabeltyp EMV-Kategorie Max. Kabellänge Filter A Geschirmt 25 m (80 ft) Siemens AG CM2G5111de 2014-05-16...

  • Seite 10: Kabelquerschnitte

    Bei Leistungskabeln mit einem Durchmesser von mehr als 35 mm muss der Schutzerdungsleiter mindestens eine Grösse entsprechend dem halben Querschnitt des Leistungskabels haben. Verdrahtungssequenz für IP55 Im Folgenden werden die Voraussetzungen und Handlungen für die korrekte Verdrahtung des Power Module beschrieben. Siemens AG CM2G5111de 2014-05-16...
  • Seite 11 Entfernen Sie die Verschraubungsplatte. 2. Befestigen Sie die Kabelverschraubungen an den Kabeln. 3. Stellen Sie sicher, dass die Schrauben der Kabelverschraubungen gelöst sind, sodass die Kabel ungehindert durchgleiten können. Siehe Kabelquerschnitte [➙ 10]. 4. Ferrit-Kern und Abschirmung anbringen Siemens AG CM2G5111de 2014-05-16...

  • Seite 12: Netz- Und Motoranschlüsse

    Regel um ungeschirmte Kabel handelt. Die folgende Tabelle hilft bei der korrekten Vorbereitung der Kabel für Netz- und Motorklemmen. Diagramm Kabeltyp Abmessungen FSA-Leistungskabel 10 mm 60 mm 90 mm 0,39 Zoll 2,36 Zoll 3,54 Zoll FSA-Motorkabel 10 mm 60 mm 10 mm 60 mm Siemens AG CM2G5111de 2014-05-16...
  • Seite 13 Power Module der Baugrössen FSD bis FSF. In der Abbildung sind die Anzugsdrehmomente der Klemmen angegeben. Anschluss der Versorgungsspannung Motoranschluss FSD: M6: 6 Nm (53,0 lbf.in) FSE: M6: 6 Nm (5,3 lbf.in) FSF: M8: 13 Nm (115 lbf.in) Siemens AG CM2G5111de 2014-05-16...

  • Seite 14: Ip20

     FSC: 13 Nm  Auf Netz- und Motorklemmen zugreifen 1. Lösen Sie den Schnappriegel an den Seiten der Klemmenabdeckungen mit einem passenden Schlitzschraubendreher. 2. Drehen Sie die Klemmenabdeckung nach oben und lassen sie diese einrasten. Siemens AG CM2G5111de 2014-05-16...

  • Seite 15: Emv-Richtlinien

    Legen Sie die Schirme an beiden Enden möglichst breitflächig und mit optimaler elektrischer Leitfähigkeit auf die geerdeten Gehäuse auf. Nur so können induktiv oder kapazitiv eingekoppelte Störungen oder eingekoppelte Strahlungen auf ein Minimum reduziert werden. Siemens AG CM2G5111de 2014-05-16...

  • Seite 16: Ip55

    Dadurch wird sichergestellt, dass sowohl die Verschraubungsplatte als auch das Gehäuse Kontakt zum Schirm haben. Führen Sie das Motorkabel durch die rechte Öffnung der Verschraubungsplatte, insbesondere bei Power Modules der Baugrösse C und mit Filter Klasse B. Siemens AG CM2G5111de 2014-05-16...

  • Seite 17: Ferrit-Ringe An Motor- Und Netzkabel Anbringen

    Anforderungen gemäss EMV für Störstrahlung zu erfüllen. Ferrit-Ringe für Netzkabel  Bringen Sie die grauen Ferrit-Ringe zwischen den Klemmen und dem Abschirmblech auf dem Netzkabel an.  Die grauen Ferrit-Ringe sind im Lieferumfang des Produkts enthalten. Siemens AG CM2G5111de 2014-05-16...

  • Seite 18: Ip20

    Geräte und Zusatzkomponenten am besten auf einer metallisch blanken und gut leitenden Montageplatte. Verbinden Sie diese wiederum grossflächig und gut leitend mit dem Schrankrahmen und insbesondere mit der PE- und EMV- Schirmschiene Folgen Sie den Anweisungen in Kapitel EMV-Richtlinien [➙ 15] „Anschlüsse  und Entstörung“ Siemens AG CM2G5111de 2014-05-16...

  • Seite 19: Installation Der Power Module

    Verbinden Sie die Kabelschirme über die Schirmschellen grossflächig mit dem Schirmblech. 2. Schirmung ohne Schirmblech Eine EMV-gerechte Schirmung ist auch ohne Schirmblech möglich. Stellen Sie In diesem Fall sicher, dass die Kabelschirme grossflächig mit Erdpotenzial verbunden sind. Siemens AG CM2G5111de 2014-05-16...

  • Seite 20: Inbetriebnahme

    AUTO bedeutet: Der Umrichter reagiert auf externe Steuerbefehle (z. B. Feldbus oder Klemmen) Bei Umschalten auf die Betriebart HAND läuft der Motor mit der zuletzt ausgewählten Sollwert-Drehzahl weiter. Bei Umschalten auf die Betriebart AUTO, stoppt der Motor. Siemens AG CM2G5111de 2014-05-16...

  • Seite 21: Bop-2

    In der Betriebsart AUTO: ohne Funktion  In der Betriebsart HAND: Drücken startet den Umrichter  In der Betriebsart AUTO: ohne Funktion  In der Betriebsart HAND:  – Kurz drücken: AUS1 - Motor kommt mit der eingestellten Siemens AG CM2G5111de 2014-05-16...

  • Seite 22: Antriebsdaten Auf Rom Speichern

    Dies ist notwendig, wenn Änderungen über die Inbetriebnahmesoftware STARTER gemacht wurden, oder wenn sich das IOP in der Betriebsart „Speichern auf RAM“ befindet.  IOP 1. Wählen Sie im Menü Extras > Speichern RAM to ROM. 2. Bestätigen Sie mit OK.  BOP-2 Siemens AG CM2G5111de 2014-05-16...

  • Seite 23: Inbetriebnahme Vorbereiten

     Siehe [p1080] und [p1082] „Minimal- und Maximaldrehzahl“ Hochlaufgeber einstellen [➙ 27]. Welche Hochlauzeit und Rücklaufzeit des Motors sind für die Anwendung  erforderlich?  Siehe [p1120] und [p1121] „Hoch- und Rücklaufzeit“ Hochlaufgeber einstellen [➙ 27]. Siemens AG CM2G5111de 2014-05-16...

  • Seite 24: Basis-Werkseinstellungen

    Sie die Bestellnummer des Motors ein. Die Daten werden automatisch übernommen. ● Wenn Sie keinen Siemens-Motor verwenden, lesen Sie die Daten vom Typenschild des Motors ab und geben Sie die entsprechenden Parameter manuell ein. Beispiel: Typenschildangaben und deren Zuordnung zu den Umrichterparametern:...

  • Seite 25: Iop

    Sichern Sie vor dem Start der Motordatenidentifikation gefährliche Anlageteile, z. B. durch Absperren der Gefahrenstelle oder Herablassen von hängenden Lasten. Menü Beschreibung Stellen Sie alle Parameter des Menüs SETUP ein. Setzen Sie vor der Inbetriebnahme alle Parameter auf Werkseinstellungen zurück. Siemens AG CM2G5111de 2014-05-16...
  • Seite 26 109: Einschalten und Sollwert über Modbus  110: Einschalten und Sollwert über BACnet  Minimaldrehzahl des Motors [1/min] Hochlaufzeit des Motors [s] Rücklaufzeit des Motors [s] Parameter p3900: Die Grundinbetriebnahme ist abgeschlossen. Bestätigen Sie die vorgenommenen Einstellungen. Siemens AG CM2G5111de 2014-05-16...

  • Seite 27: Weitere Einstellungen

    Hochlaufgeber einstellen Hier stellen Sie die Drehzahlgrenzen und die Hoch- und Rücklaufzeit ein. Parameter Mögliche Einstellungen p1080 Minimaldrehzahl in [1 / min] p1082 Maximaldrehzahl in [1 / min] p1120 Hochlaufzeit des Motors nach dem Einschalten in [s] Siemens AG CM2G5111de 2014-05-16...

  • Seite 28: Werkseinstellungen

    Setzen Sie deshalb folgende Einstellungen für Glättungszeiten, Rampenzeiten  und Regler. Parameter Einstellung Funktion p2200 Einstellung der Signalquelle zum Ein-/Ausschalten des Technologiereglers. p2253 r2224 Technologieregler Sollwert r755.0: Analog Sollwert (AI0)  r2224: Technologieregler Festwert   r2050.1: Sollwert Feldbus Siemens AG CM2G5111de 2014-05-16...

  • Seite 29: Lizenzbestimmungen Übertragen

    Motortemperatursensor Sensortyp: 0: Kein Sensor 1: PTC Warnung & Zeitstufe 2: KTY84 4: Bimetall-Öffner Warnung & Zeitstufe p0730 r52.3 Digitalausgang 0: Störung aktiv p0731 r52.7 Digitalausgang 1: Warnung aktiv p0732 r52.2 Digitalausgang 2: Betrieb freigegeben. Motor läuft. Siemens AG CM2G5111de 2014-05-16...
  • Seite 30 Empfohlene Einstellung: 26 Während der Wiederanlauf-Wartezeit wird bei FW < 4.6 die Warnung A07321 angezeigt. p1213[0] Überwachungszeit Wiederanlauf: Diesen Wert für FW < 4.6 auf 0s setzen, weil sonst bei fehlender Freigabe der Fehler F07320 ausgegeben wird. Siemens AG CM2G5111de 2014-05-16...

  • Seite 31: Kommunikation

    B.: P0010 = 1 (Parameterfilter Schnellinbetriebnahme) P0015 = 108 (Makro 108) P0010 = 0 (Parameterfilter Bereit) 3. Wenn der Umrichter über Kommunikation nur überwacht, aber nicht gesteuert werden soll, gehen Sie wie folgt vor: Siemens AG CM2G5111de 2014-05-16...

  • Seite 32: Rs485-Schnittstelle

    Die Funktion "Einheitenumschaltung" ist mit diesem Bussystem nicht zulässig. 3.7.1 RS485-Schnittstelle Einbindung in Desigo Siehe Engineering Anleitung TX G120P (Dokument-ID: CM110576xx_01). An ein Netzwerk anbinden 1. Verbinden Sie den Umrichter über die RS485-Schnittstelle mit Ihrem Feldbus. Die Anschlüsse dieses Steckers sind kurzschlussfest und potenzialfrei.

  • Seite 33: Uss-Protokoll

     3.7.3 Modbus RTU-Protokoll 3.7.3.1 Übersicht Das Modbus-Protokoll ist ein Kommunikationsprotokoll mit Linientopologie auf Basis einer Master/Slave-Architektur. Beim Modbus-RTU (Remote Terminal Unit) werden die Daten im Binärformat übertragen und der Datendurchsatz ist grösser als im ASCII-Code. Siemens AG CM2G5111de 2014-05-16...

  • Seite 34: Bacnet Ms/Tp

    Adresse ist BACnet-spezifisch und darf nicht mit der Ethernet MAC-Adresse verwechselt werden. Der Umrichter empfängt Steuerbefehle und Sollwerte über Dienstanweisungen von der Steuerung und sendet seinen Status an die Steuerung zurück. Der Umrichter kann auch selbständig Telegramme senden bzw. Dienste ausführen z. B. I-Am. Siemens AG CM2G5111de 2014-05-16...
  • Seite 35 Werkseinstellung: 100 ms Die Werkseinstellung ist für die Kommunikation mit BACnet möglicherweise zu  klein und muss erhöht werden. Passen Sie den Wert den Anforderungen und Eigenschaften Ihrer Anlage an. Die Einstellung 0 ms deaktiviert die Überwachung.  Siemens AG CM2G5111de 2014-05-16...

  • Seite 36: Feldbus-Steuerwort

    Zustandswort über die Kommunikationsschnittselle senden p2051.1 r63.0 Drehzahl-Istwert über die Kommunikationsschnittselle senden p2103.0 r2090.7 Erste Signalquelle für die Quittierung auf die Kommunikationsschnittstelle legen Die im Gerät definierten "Point Numbers" zur Kommunikation über P1 finden Sie in der Betriebsanleitung der CU230P-2. Siemens AG CM2G5111de 2014-05-16...

  • Seite 37: Sichern Der Daten Auf Einer Speicherkarte

    Inbetriebnahme Sichern der Daten auf einer Speicherkarte Sichern der Daten auf einer Speicherkarte Standard-MMC-Karten oder SD-Karten bis 2GB werden unterstützt. Mit Siemens- Speicherkarten stehen weitere Funktionen zur Verfügung.  Für die folgende Prozedur benötigen Sie eine leere Speicherkarte. 1. Schalten Sie die Spannungsversorgung des Umrichters aus.

  • Seite 38: Anwendungsbeispiele

    Drehzahlfestsollwert-Auswahl Bit 1 p1022[0] r722.5 Drehzahlfestsollwert-Auswahl Bit 2 p1071[0] r20220 Hauptsollwert Skalierung p1113[0] Sollwert Invertierung p1200[0] Fangen immer aktiv (Start in Sollwertrichtung) p1210 Quittieren aller Störungen und Wiedereinschalten bei EIN-Befehl p2103[0] Quittieren Störungen p2106[0] r722.1 Externe Störung Siemens AG CM2G5111de 2014-05-16...

  • Seite 39: Pumpen-Druckregelung

    Den Drucksollwert passend zur Anwendung setzen. Dieses Beispiel verwendet einen 0...4 Bar-Sensor (z. B. QBE64). p2253[0] p2201 Technologieregler Sollwert 1 p2257 Technologieregler Sollwert Hochlaufzeit p2258 Technologieregler Sollwert Rücklaufzeit p2264[0] r755[0] Technologieregler Istwert p2265 10 s Technologieregler Istwertfilter Zeitkonstante p2267 4.2 bar Technologieregler Obergrenze Istwert Siemens AG CM2G5111de 2014-05-16...

  • Seite 40: Lüfter-Druckregelung + Esm Mit Festsollwert

    Technologieregler Sollwert Hochlaufzeit p2258 Technologieregler Sollwert Rücklaufzeit p2264[0] r755[0] Technologieregler Istwert p2265 10 s Technologieregler Istwertfilter Zeitkonstante p2267 600 Pa Technologieregler Obergrenze Istwert p2268 -50 Pa Technologieregler Untergrenze Istwert p2293 30 s Technologieregler Hoch-/Rücklaufzeit p3880 r722.1 ESM Aktivierung Siemens AG CM2G5111de 2014-05-16...

  • Seite 41: Kühlturmventilator (Lg-Ni1000) + Energiesparmodus

    Technologieregler Obergrenze Istwert p2268 -10 °C Technologieregler Untergrenze Istwert p2293 30 s Technologieregler Hoch-/Rücklaufzeit p2306 Technologieregler Fehlersignal Invertierung p2390[0] 50 rpm Hibernation Startdrehzahl p2391[0] 60 s Hibernation Verzögerungszeit p2392 1 °C Hibernation Wiederanlaufwert mit Technologieregler p2398 Hibernation Betriebsart Siemens AG CM2G5111de 2014-05-16...

  • Seite 42: Kühlturmventilator (Aktiver Fühler) + Energiesparmodus

    Technologieregler Obergrenze Istwert p2268 -10 °C Technologieregler Untergrenze Istwert p2293 30 s Technologieregler Hoch-/Rücklaufzeit p2306 Technologieregler Fehlersignal Invertierung p2390[0] 50 rpm Hibernation Startdrehzahl p2391[0] 60 s Hibernation Verzögerungszeit p2392 1 °C Hibernation Wiederanlaufwert mit Technologieregler p2398 Hibernation Betriebsart Siemens AG CM2G5111de 2014-05-16...

  • Seite 43: Treppenhaus-Druckregelung (Esm)

    Technologieregler Sollwert 1 p2264[0] r755[0] Technologieregler Istwert p2267 120 Pa Technologieregler Obergrenze Istwert p2268 -10 Pa Technologieregler Untergrenze Istwert p3880 r722.0 ESM Aktivierung p3881 ESM Sollwert vom Technologieregler p3884 p2201 ESM Sollwert Technologieregler: Festsollwert Siemens AG CM2G5111de 2014-05-16...

  • Seite 44: Festsollwerte

    BI: Drehzahlfestsollwert-Auswahl Bit 2 p1023[0] r722.3 BI: Drehzahlfestsollwert-Auswahl Bit 3 p1113[0] BI: Sollwert Invertierung p1200[0] Fangen immer aktiv (Start in Sollwertrichtung) p1210 Quittieren aller Störungen und Wiedereinschalten bei EIN-Befehl p2103[0] BI: 1. Quittieren Störungen Siemens AG CM2G5111de 2014-05-16...

  • Seite 45: Co2-Sensor, 2 Pid-Sollwerte

    BI: Technologieregler Festwert-Auswahl Bit 0 p2222[0] r722.2 BI: Technologieregler Festwert-Auswahl Bit 2 p2253[0] r2224 Technologieregler Sollwert 1 p2264[0] r755[0] Technologieregler Istwert p2267 120% Technologieregler Obergrenze Istwert p2268 -10% Technologieregler Untergrenze Istwert p2306 Technologieregler Fehlersignal Invertierung Siemens AG CM2G5111de 2014-05-16...

  • Seite 46: Temperaturabhängiger Drucksollwert

    Technologieregler Istwertfilter Zeitkonstante p2267 120 % Technologieregler Obergrenze Istwert p2268 -10 % Technologieregler Untergrenze Istwert p2293 30 s Technologieregler Hoch-/Rücklaufzeit p20228 r755[2] Sollwert Limitierung p20229 Obergrenze Sollwert Limitierung 50% p20230 Untergrenze Sollwert Limitierung 20% p20234 Ablaufgruppe Sollwert Limitierung Siemens AG CM2G5111de 2014-05-16...

  • Seite 47: Instandhaltung Und Wartung

    Informationen zum Austauchen des Lüfters finden Sie in folgenden Handbüchern: Montagehandbuch Power Module PM230 IP55/UL Typ 12  (A5E02923635A AA) Montagehandbuch Power Module PM230 IP20 (A5E03448282A AA)  Die Lüfter sind als Ersatzteile über Ihre Siemens-Niederlassung erhältlich. Siemens AG CM2G5111de 2014-05-16...

  • Seite 48: Fehlerbehebung

    Sobald die Farbe der LED RDY in rot oder grün wechselt, zeigen die LED den Umrichterzustand an. Neben den Signalzuständen "Ein" und "Aus" gibt es zwei unterschiedliche Blinkfrequenzen: Langsames Blinken Schnelles Blinken Beschreibung Grün – Ein Keine Störung Grün – Langsam Inbetriebnahme oder Zurücksetzen auf Werkseinstellungen Siemens AG CM2G5111de 2014-05-16...

  • Seite 49: Warnungen Und Störungen

    Überprüfen Sie die Übertemperatur Störschwelle p0605. A07015 Motortemperatursensor Warnung Überprüfen Sie, ob der Sensor korrekt angeschlossen ist.  Überprüfen Sie die Parametrierung (p0601).  A07321 Automatischer Wiederanlauf aktiv Die Wiedereinschaltautomatik ist aktiv. Bei Netzwiederkehr bzw. Beseitigung von Siemens AG CM2G5111de 2014-05-16...
  • Seite 50 Überprüfen Sie die Geräte-Anschlussspannung (p0210).  Überprüfen Sie die Dimensionierung der Netzdrossel. A30920 Fehler Temperatursensor Überprüfen Sie, ob der Sensor korrekt angeschlossen ist.  Störungen Nummer Ursache Lösung F01000 Softwarefehler in der CU Tauschen Sie die CU aus.  Siemens AG CM2G5111de 2014-05-16...
  • Seite 51 Überprüfen Sie, ob der Sensor korrekt angeschlossen ist.  Überprüfen Sie die Parametrierung (p0601).  Schalten Sie den Temperatursensorfehler ab (p0607 = 0).  F07086 Einheitenumschaltung: Überprüfen Sie den angepassten Parameterwert und korrigieren Sie ihn ggf.  Siemens AG CM2G5111de 2014-05-16...
  • Seite 52 Überprüfen Sie die Stromgrenzen (p0640, r0067, r0289). Bei zu kleinen  Stromgrenzen kann der Antrieb nicht aufmagnetisiert werden. Überprüfen Sie, ob die Motorleitungen im Betrieb aufgetrennt werden.  A07920 Drehmoment/Drehzahl zu niedrig Das Drehmoment weicht von der Drehmoment/Drehzahl-Hüllkurve ab. F07923 Siemens AG CM2G5111de 2014-05-16...
  • Seite 53 Erhöhen Sie die Hoch- bzw. Rücklaufzeit (p1120). F30021 Erdschluss Überprüfen Sie den Anschluss der Leistungsleitungen.  Überprüfen Sie den Motor.  Überprüfen Sie den Stromwandler.   Überprüfen Sie die Leitungen und Kontakte des Bremsenanschlusses (eventuell Drahtbruch). Siemens AG CM2G5111de 2014-05-16...

  • Seite 54: Hardware-Diagnose

    Warten Sie nach dem Abschalten der Stromzufuhr mindestens 5 Minuten, damit sich der Kondensator vollständig entladen kann. Folgende Geräte sind zur Überprüfung erforderlich: 1. Digitales Multimeter, vorzugsweise mit Skala für PWM-Spannung (z. B. Fluke 87) 2. PC mit aktuellster "Starter"-Version 3. IOP (Intelligent Operator Panel) Siemens AG CM2G5111de 2014-05-16...

  • Seite 55: Prüfungen Ohne Spannungsversorgung

    Gefahr durch elektrischen Strom Wennn die Klemmen nicht von aussen zugänglich sind, öffnen Sie das Gerät nicht, da höchste Gefahr droht und die Garantie erschlischt ● Wenden Sie sich in diesem Fall an ihre nächste Siemens Niederlassung. Vorprüfungen Prüfung Beschreibung Spannungsversorgung ausschalten ...
  • Seite 56 Überprüfen Sie den Zustand von Sicherungen in der Zuleitung, von Schützen,  Trennschaltern und vom Motor selbst. Bitte beachten Sie, dass auch in Folge des Kurzschlusses einer Komponente und des daraus folgenden starken Stormflusses ein scheinbar offener Stromkreis vorliegen kann. Siemens AG CM2G5111de 2014-05-16...

  • Seite 57: Leistungsprüfung

     Wenn das Problem weiterhin besteht, und der Lüfter und die DC-Überwachung in Ordnung sind, liegt die Ursache des Problems möglicherweise bei der Steuereinheit. Überprüfen Sie die Steuereinheit.  HINWEIS Beachten Sie, dass ein Fehler an beiden Teilen des Umrichters Schaden verursachen kann. Siemens AG CM2G5111de 2014-05-16...

  • Seite 58: Funktionsprüfung

    Ändern Sie im Menu "Diagnose / E/A Status / Status Digitalausgänge" den Status des analoge Ausgänge Umrichters. Beobachten Sie die Anzeige am IOP. IOP-Simulation Mit den folgenden Prüfungen testen Sie die Eingänge des Umrichters. Sie können Verdrahtungsfehler durch den Kunden aufdecken und ebtl. eine falsche Einstellung des Umrichters feststellen. Siemens AG CM2G5111de 2014-05-16...

  • Seite 59: Weiteres Vorgehen

    Weiteres Vorgehen  Wenn Sie den Umrichter nach der Durchführung aller Massnahmen immer noch nicht in Betrieb nehmen können, ist er möglicherweise defekt. 1. Tauschen Sie die Steuer- bzw. Leistungseinheit aus. 2. Kontaktieren Sie den technischen Support. Siemens AG CM2G5111de 2014-05-16...

  • Seite 60: Anhang

    1500 Verfügbare Dokumentation Titel Beschreibung Quelle/Dokument-ID Getting Started Aufbau, Installation, Inbetriebnahme und A5E03653438A AA Fehlerbehebung des SINIAMICS G120P. Getting Started Guide Kurzanleitung mit Abmessungen und A5E02923634A Power-Module PM230 Hinweisen zu Aufbau und Montage. Hardware IP55 Getting Started Guide Kurzanleitung mit Abmessungen und...
  • Seite 61 Anhang Verfügbare Dokumentation Titel Beschreibung Quelle/Dokument-ID Power-Module PM230 zu Anbau, Montage, Anschluss und Hardware IP55 Wartung von SINAMICS G120P- Systemen. Montagehandbuch Handbuch mit allen nötigen Informationen A5E03448282A AA Power-Module PM230 zu Anbau, Montage, Anschluss und Hardware IP20 Wartung von SINAMICS G120P- Systemen.
  • Seite 62 Herausgegeben von © 2012-2014 Copyright Siemens Schweiz AG Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Infrastructure & Cities Sector Building Technologies Division International Headquarters Gubelstrasse 22 CH-6301 Zug Tel. +41 41-724 24 24 www.siemens.com/buildingtechnologies Dokument-ID CM2G5111de Inbetriebnahme- und Montagehandbuch...
