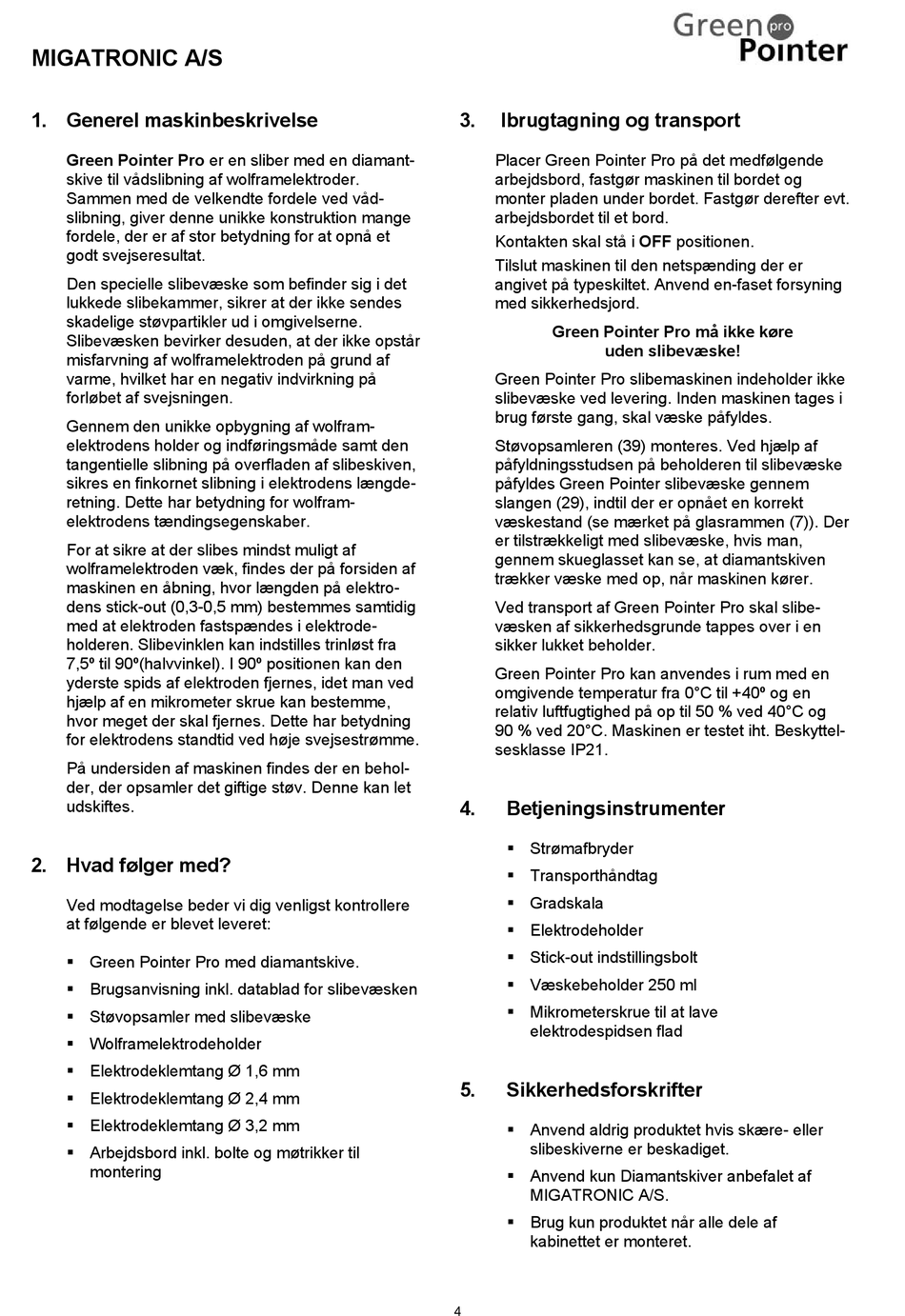

MIGATRONIC A/S

1. Generel maskinbeskrivelse

Green Pointer Pro er en sliber med en diamant-
skive til vådslibning af wolframelektroder.
Sammen med de velkendte fordele ved våd-
slibning, giver denne unikke konstruktion mange
fordele, der er af stor betydning for at opnå et
godt svejseresultat.
Den specielle slibevæske som befinder sig i det
lukkede slibekammer, sikrer at der ikke sendes
skadelige støvpartikler ud i omgivelserne.
Slibevæsken bevirker desuden, at der ikke opstår
misfarvning af wolframelektroden på grund af
varme, hvilket har en negativ indvirkning på
forløbet af svejsningen.
Gennem den unikke opbygning af wolfram-
elektrodens holder og indføringsmåde samt den
tangentielle slibning på overfladen af slibeskiven,
sikres en finkornet slibning i elektrodens længde-
retning. Dette har betydning for wolfram-
elektrodens tændingsegenskaber.
For at sikre at der slibes mindst muligt af
wolframelektroden væk, findes der på forsiden af
maskinen en åbning, hvor længden på elektro-
dens stick-out (0,3-0,5 mm) bestemmes samtidig
med at elektroden fastspændes i elektrode-
holderen. Slibevinklen kan indstilles trinløst fra
7,5º til 90º(halvvinkel). I 90º positionen kan den
yderste spids af elektroden fjernes, idet man ved
hjælp af en mikrometer skrue kan bestemme,
hvor meget der skal fjernes. Dette har betydning
for elektrodens standtid ved høje svejsestrømme.
På undersiden af maskinen findes der en behol-
der, der opsamler det giftige støv. Denne kan let
udskiftes.
2. Hvad følger med?
Ved modtagelse beder vi dig venligst kontrollere
at følgende er blevet leveret:
 Green Pointer Pro med diamantskive.
 Brugsanvisning inkl. datablad for slibevæsken
 Støvopsamler med slibevæske
 Wolframelektrodeholder
 Elektrodeklemtang Ø 1,6 mm
 Elektrodeklemtang Ø 2,4 mm
 Elektrodeklemtang Ø 3,2 mm
 Arbejdsbord inkl. bolte og møtrikker til
montering
3.

Ibrugtagning og transport

Placer Green Pointer Pro på det medfølgende
arbejdsbord, fastgør maskinen til bordet og
monter pladen under bordet. Fastgør derefter evt.
arbejdsbordet til et bord.
Kontakten skal stå i OFF positionen.
Tilslut maskinen til den netspænding der er
angivet på typeskiltet. Anvend en-faset forsyning
med sikkerhedsjord.
Green Pointer Pro må ikke køre
uden slibevæske!
Green Pointer Pro slibemaskinen indeholder ikke
slibevæske ved levering. Inden maskinen tages i
brug første gang, skal væske påfyldes.
Støvopsamleren (39) monteres. Ved hjælp af
påfyldningsstudsen på beholderen til slibevæske
påfyldes Green Pointer slibevæske gennem
slangen (29), indtil der er opnået en korrekt
væskestand (se mærket på glasrammen (7)). Der
er tilstrækkeligt med slibevæske, hvis man,
gennem skueglasset kan se, at diamantskiven
trækker væske med op, når maskinen kører.
Ved transport af Green Pointer Pro skal slibe-
væsken af sikkerhedsgrunde tappes over i en
sikker lukket beholder.
Green Pointer Pro kan anvendes i rum med en
omgivende temperatur fra 0°C til +40º og en
relativ luftfugtighed på op til 50 % ved 40°C og
90 % ved 20°C. Maskinen er testet iht. Beskyttel-
sesklasse IP21.
4. Betjeningsinstrumenter
 Strømafbryder
 Transporthåndtag
 Gradskala
 Elektrodeholder
 Stick-out indstillingsbolt
 Væskebeholder 250 ml
 Mikrometerskrue til at lave
elektrodespidsen flad
5. Sikkerhedsforskrifter
 Anvend aldrig produktet hvis skære- eller
slibeskiverne er beskadiget.
 Anvend kun Diamantskiver anbefalet af
MIGATRONIC A/S.
 Brug kun produktet når alle dele af
kabinettet er monteret.
4
