Migatronic SIGMA SELECT GRAPHICAL Kurzanleitung

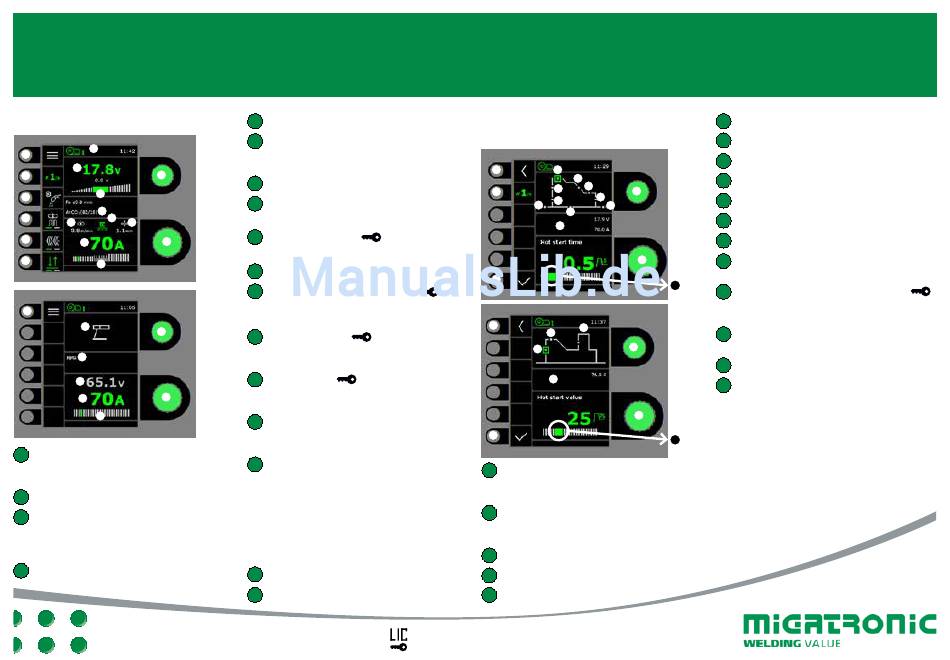

Driftsbillede MIG/MMA
16
10
7
6
11
8
12
9
13 12
4 5
14
2 1
15
3
10
17
6
9
7
1
2
3
1 Indstilling af svejsestrøm
Drej på knappen for at indstille den ønskede
svejsestrøm.
2 Visning af svejsestrøm
3 Visning af strøm/lysbueområde:
- kortbue
- blandbue med risiko for svejsesprøjt
- spraybue
4 Visning af trådhastighed
5 Visning af materialetykkelse
6 Indstilling af svejsespænding
Drej på knappen for at indstille den ønskede
svejsespænding.
7 Visning af svejsespænding
8 Visning af +/- område for
spændingstrim
9 Visning af valgt
program/MigaJob
10 Menu
11 Visning af aktuel sekvens/
sekvenser i alt
Skift til næste sekvens ved tryk på tast.
12 Valg af proces
Tilgængelige svejseprocesser. Tryk på tast for
at skifte proces.
13 DUO Plus
TM
Pulserende tråd i forbindelse med synergisk
MIG.
14 Hæftefunktion
Sekvens, hotstart og slope down er
frakoblet, når funktionen er aktiveret.
15 Valg af tastemetode
Skift mellem 2-takt og 4-takt.
2-takt: Svejseforløbet begynder, når
brændertasten aktiveres og afsluttes, når
brændertasten slippes.
4-takt: Svejseforløbet begynder, når
brændertasten aktiveres og slippes (hotstart
er aktivt, indtil brændertasten slippes).
Afsluttes når brændertasten atter aktiveres.
16 Informationslinje
17 Symbol for MMA
Licensafhængig
SIGMA SELECT GRAPHICAL
Indstilling af MIG/MMA svejseforløbet -
Procesindstil.
13 6
7
8
5
2
14
9
4
3 10
11
12
1
15
13
16
6
2
5
12
1
15
1 Indstilling af parametre
Drej på knappen for at indstille den ønskede
parameterværdi.
2 Valg af svejseparameter
Drej på knappen for at vælge den ønskede
svejseparameter.
3 Forgas (sek.)
4 krybestart (m/min)
5 Hotstart (%)
QUICKGUIDE
6 Hotstarttid (sek.)
7 Slope-down (sek.)
8 Stopstrøm-tid (sek.)
9 Stopstrøm (%)
10 Eftergas (sek.)
11 Punkttid (sek.)
12 Indstillet strøm
13 Retur
Retur til menu.
17
14 Aktuel sekvens/sekvenser i alt
Maks. antal sekvenser i normal mode = 9
Maks. antal sekvenser i job mode = 99
15 Bekræft ændringer
Retur til driftsbillede.
16 Arc Power (%)
17 Fabriksindstillinger
17
DK
50113801
