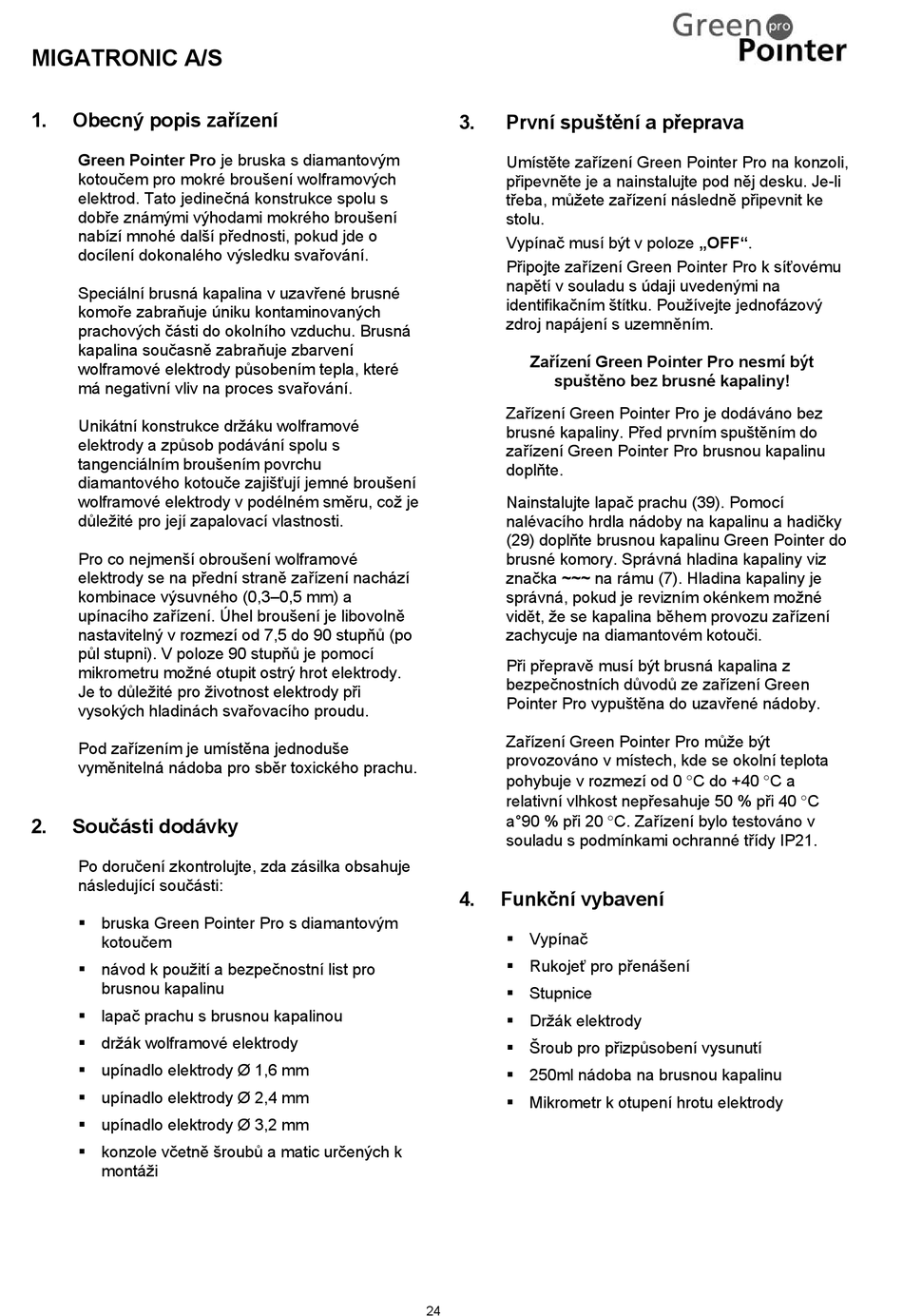

MIGATRONIC A/S
1. Obecný popis zařízení
Green Pointer Pro je bruska s diamantovým
kotoučem pro mokré broušení wolframových
elektrod. Tato jedinečná konstrukce spolu s
dobře známými výhodami mokrého broušení
nabízí mnohé další přednosti, pokud jde o
docílení dokonalého výsledku svařování.
Speciální brusná kapalina v uzavřené brusné
komoře zabraňuje úniku kontaminovaných
prachových části do okolního vzduchu. Brusná
kapalina současně zabraňuje zbarvení
wolframové elektrody působením tepla, které
má negativní vliv na proces svařování.
Unikátní konstrukce držáku wolframové
elektrody a způsob podávání spolu s
tangenciálním broušením povrchu
diamantového kotouče zajišťují jemné broušení
wolframové elektrody v podélném směru, což je
důležité pro její zapalovací vlastnosti.
Pro co nejmenší obroušení wolframové
elektrody se na přední straně zařízení nachází
kombinace výsuvného (0,3–0,5 mm) a
upínacího zařízení. Úhel broušení je libovolně
nastavitelný v rozmezí od 7,5 do 90 stupňů (po
půl stupni). V poloze 90 stupňů je pomocí
mikrometru možné otupit ostrý hrot elektrody.
Je to důležité pro životnost elektrody při
vysokých hladinách svařovacího proudu.
Pod zařízením je umístěna jednoduše
vyměnitelná nádoba pro sběr toxického prachu.
2. Součásti dodávky
Po doručení zkontrolujte, zda zásilka obsahuje
následující součásti:
 bruska Green Pointer Pro s diamantovým
kotoučem
 návod k použití a bezpečnostní list pro
brusnou kapalinu
 lapač prachu s brusnou kapalinou
 držák wolframové elektrody
 upínadlo elektrody Ø 1,6 mm
 upínadlo elektrody Ø 2,4 mm
 upínadlo elektrody Ø 3,2 mm
 konzole včetně šroubů a matic určených k
montáži
3. První spuštění a přeprava
Umístěte zařízení Green Pointer Pro na konzoli,
připevněte je a nainstalujte pod něj desku. Je-li
třeba, můžete zařízení následně připevnit ke
stolu.
Vypínač musí být v poloze „OFF".
Připojte zařízení Green Pointer Pro k síťovému
napětí v souladu s údaji uvedenými na
identifikačním štítku. Používejte jednofázový
zdroj napájení s uzemněním.
Zařízení Green Pointer Pro nesmí být
spuštěno bez brusné kapaliny!
Zařízení Green Pointer Pro je dodáváno bez
brusné kapaliny. Před prvním spuštěním do
zařízení Green Pointer Pro brusnou kapalinu
doplňte.
Nainstalujte lapač prachu (39). Pomocí
nalévacího hrdla nádoby na kapalinu a hadičky
(29) doplňte brusnou kapalinu Green Pointer do
brusné komory. Správná hladina kapaliny viz
značka ~~~ na rámu (7). Hladina kapaliny je
správná, pokud je revizním okénkem možné
vidět, že se kapalina během provozu zařízení
zachycuje na diamantovém kotouči.
Při přepravě musí být brusná kapalina z
bezpečnostních důvodů ze zařízení Green
Pointer Pro vypuštěna do uzavřené nádoby.
Zařízení Green Pointer Pro může být
provozováno v místech, kde se okolní teplota
pohybuje v rozmezí od 0 C do +40 C a
relativní vlhkost nepřesahuje 50 % při 40 C
a°90 % při 20 C. Zařízení bylo testováno v
souladu s podmínkami ochranné třídy IP21.
4. Funkční vybavení
 Vypínač
 Rukojeť pro přenášení
 Stupnice
 Držák elektrody
 Šroub pro přizpůsobení vysunutí
 250ml nádoba na brusnou kapalinu
 Mikrometr k otupení hrotu elektrody
24
