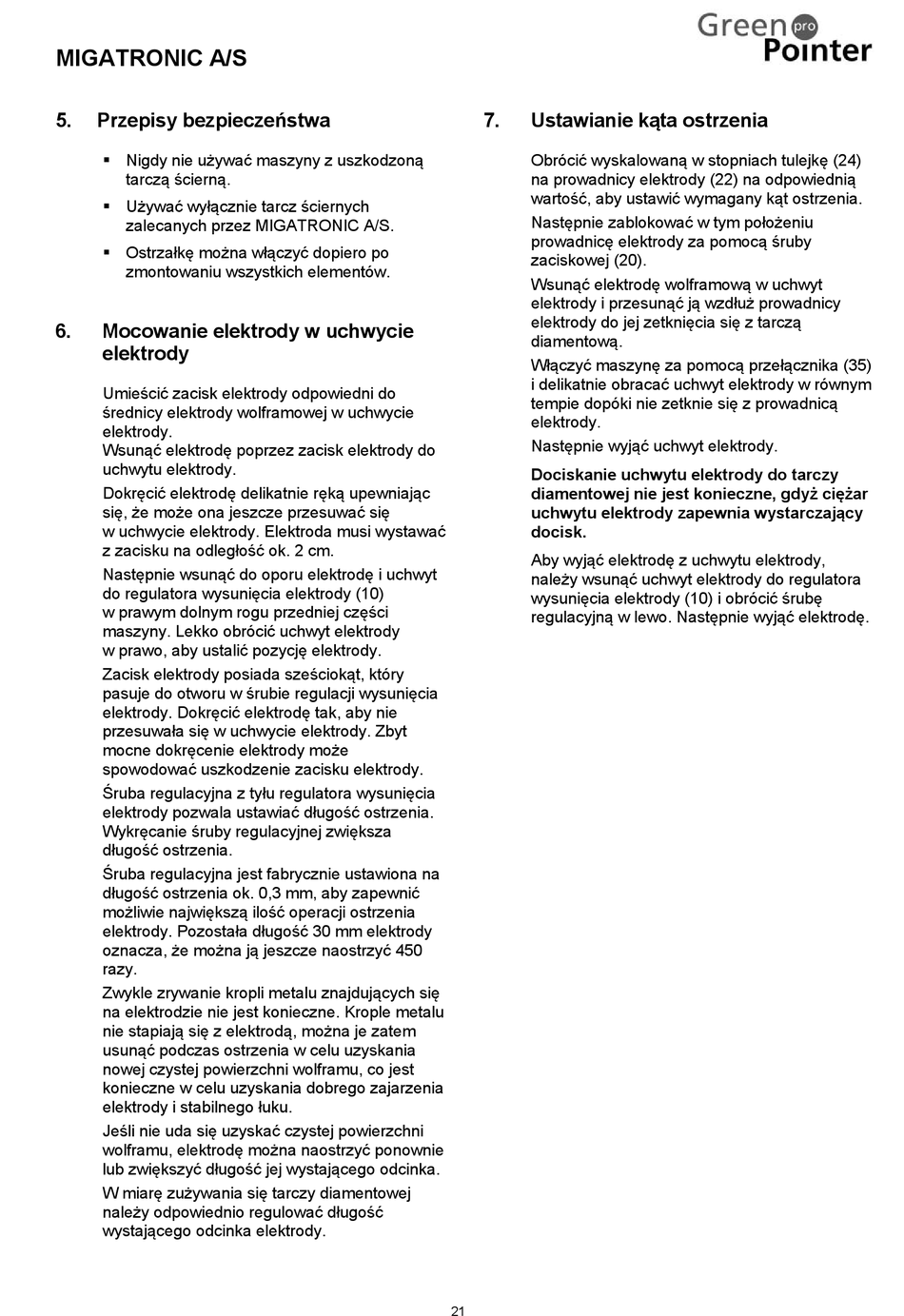

MIGATRONIC A/S
5. Przepisy bezpieczeństwa
 Nigdy nie używać maszyny z uszkodzoną
tarczą ścierną.
 Używać wyłącznie tarcz ściernych
zalecanych przez MIGATRONIC A/S.
 Ostrzałkę można włączyć dopiero po
zmontowaniu wszystkich elementów.
6. Mocowanie elektrody w uchwycie
elektrody
Umieścić zacisk elektrody odpowiedni do
średnicy elektrody wolframowej w uchwycie
elektrody.
Wsunąć elektrodę poprzez zacisk elektrody do
uchwytu elektrody.
Dokręcić elektrodę delikatnie ręką upewniając
się, że może ona jeszcze przesuwać się
w uchwycie elektrody. Elektroda musi wystawać
z zacisku na odległość ok. 2 cm.
Następnie wsunąć do oporu elektrodę i uchwyt
do regulatora wysunięcia elektrody (10)
w prawym dolnym rogu przedniej części
maszyny. Lekko obrócić uchwyt elektrody
w prawo, aby ustalić pozycję elektrody.
Zacisk elektrody posiada sześciokąt, który
pasuje do otworu w śrubie regulacji wysunięcia
elektrody. Dokręcić elektrodę tak, aby nie
przesuwała się w uchwycie elektrody. Zbyt
mocne dokręcenie elektrody może
spowodować uszkodzenie zacisku elektrody.
Śruba regulacyjna z tyłu regulatora wysunięcia
elektrody pozwala ustawiać długość ostrzenia.
Wykręcanie śruby regulacyjnej zwiększa
długość ostrzenia.
Śruba regulacyjna jest fabrycznie ustawiona na
długość ostrzenia ok. 0,3 mm, aby zapewnić
możliwie największą ilość operacji ostrzenia
elektrody. Pozostała długość 30 mm elektrody
oznacza, że można ją jeszcze naostrzyć 450
razy.
Zwykle zrywanie kropli metalu znajdujących się
na elektrodzie nie jest konieczne. Krople metalu
nie stapiają się z elektrodą, można je zatem
usunąć podczas ostrzenia w celu uzyskania
nowej czystej powierzchni wolframu, co jest
konieczne w celu uzyskania dobrego zajarzenia
elektrody i stabilnego łuku.
Jeśli nie uda się uzyskać czystej powierzchni
wolframu, elektrodę można naostrzyć ponownie
lub zwiększyć długość jej wystającego odcinka.
W miarę zużywania się tarczy diamentowej
należy odpowiednio regulować długość
wystającego odcinka elektrody.
7. Ustawianie kąta ostrzenia
Obrócić wyskalowaną w stopniach tulejkę (24)
na prowadnicy elektrody (22) na odpowiednią
wartość, aby ustawić wymagany kąt ostrzenia.
Następnie zablokować w tym położeniu
prowadnicę elektrody za pomocą śruby
zaciskowej (20).
Wsunąć elektrodę wolframową w uchwyt
elektrody i przesunąć ją wzdłuż prowadnicy
elektrody do jej zetknięcia się z tarczą
diamentową.
Włączyć maszynę za pomocą przełącznika (35)
i delikatnie obracać uchwyt elektrody w równym
tempie dopóki nie zetknie się z prowadnicą
elektrody.
Następnie wyjąć uchwyt elektrody.
Dociskanie uchwytu elektrody do tarczy
diamentowej nie jest konieczne, gdyż ciężar
uchwytu elektrody zapewnia wystarczający
docisk.
Aby wyjąć elektrodę z uchwytu elektrody,
należy wsunąć uchwyt elektrody do regulatora
wysunięcia elektrody (10) i obrócić śrubę
regulacyjną w lewo. Następnie wyjąć elektrodę.
21
