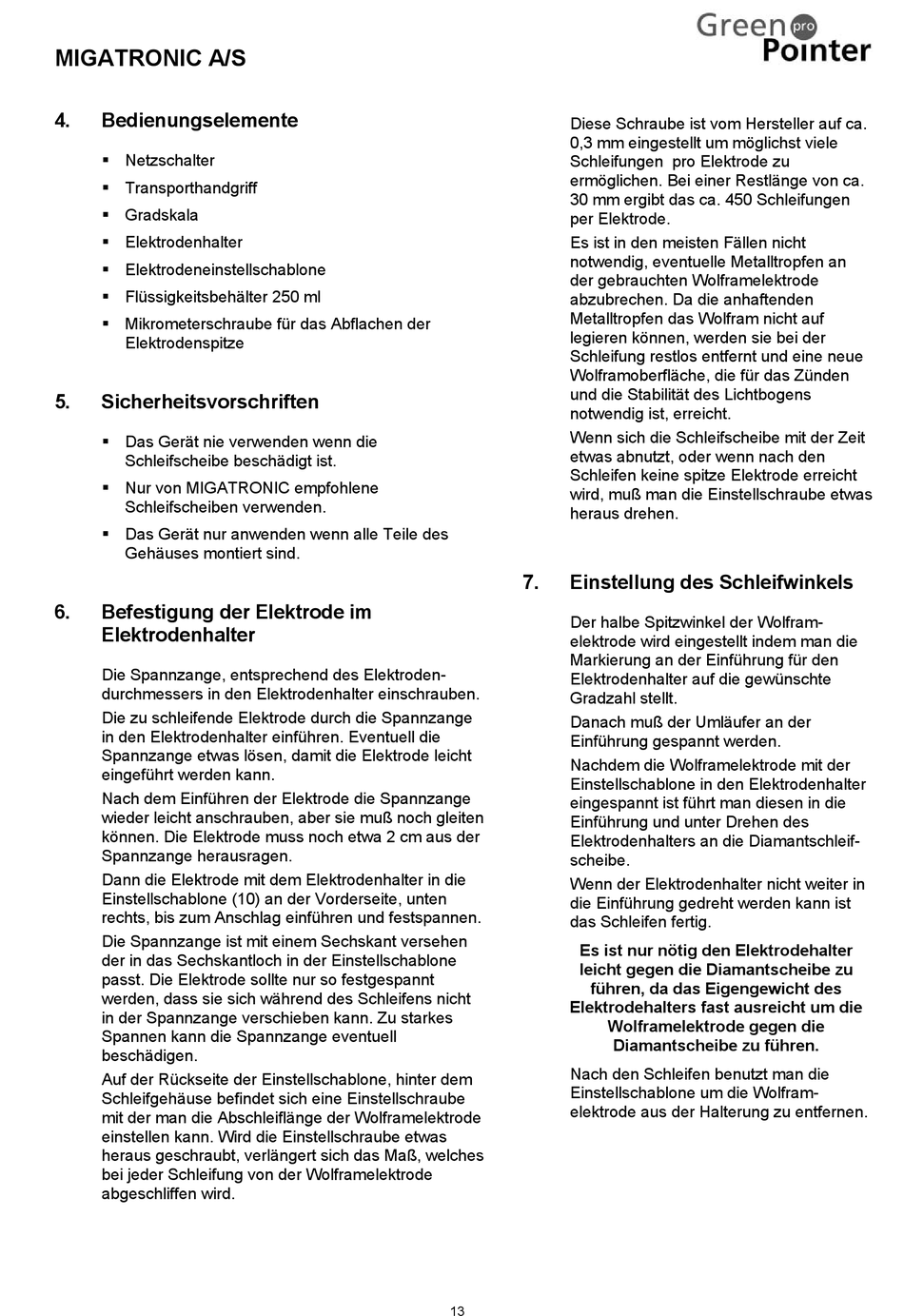

MIGATRONIC A/S
4.

Bedienungselemente

 Netzschalter
 Transporthandgriff
 Gradskala
 Elektrodenhalter
 Elektrodeneinstellschablone
 Flüssigkeitsbehälter 250 ml
 Mikrometerschraube für das Abflachen der
Elektrodenspitze
5.

Sicherheitsvorschriften

 Das Gerät nie verwenden wenn die
Schleifscheibe beschädigt ist.
 Nur von MIGATRONIC empfohlene
Schleifscheiben verwenden.
 Das Gerät nur anwenden wenn alle Teile des
Gehäuses montiert sind.
6. Befestigung der Elektrode im
Elektrodenhalter
Die Spannzange, entsprechend des Elektroden-
durchmessers in den Elektrodenhalter einschrauben.
Die zu schleifende Elektrode durch die Spannzange
in den Elektrodenhalter einführen. Eventuell die
Spannzange etwas lösen, damit die Elektrode leicht
eingeführt werden kann.
Nach dem Einführen der Elektrode die Spannzange
wieder leicht anschrauben, aber sie muß noch gleiten
können. Die Elektrode muss noch etwa 2 cm aus der
Spannzange herausragen.
Dann die Elektrode mit dem Elektrodenhalter in die
Einstellschablone (10) an der Vorderseite, unten
rechts, bis zum Anschlag einführen und festspannen.
Die Spannzange ist mit einem Sechskant versehen
der in das Sechskantloch in der Einstellschablone
passt. Die Elektrode sollte nur so festgespannt
werden, dass sie sich während des Schleifens nicht
in der Spannzange verschieben kann. Zu starkes
Spannen kann die Spannzange eventuell
beschädigen.
Auf der Rückseite der Einstellschablone, hinter dem
Schleifgehäuse befindet sich eine Einstellschraube
mit der man die Abschleiflänge der Wolframelektrode
einstellen kann. Wird die Einstellschraube etwas
heraus geschraubt, verlängert sich das Maß, welches
bei jeder Schleifung von der Wolframelektrode
abgeschliffen wird.
Diese Schraube ist vom Hersteller auf ca.
0,3 mm eingestellt um möglichst viele
Schleifungen pro Elektrode zu
ermöglichen. Bei einer Restlänge von ca.
30 mm ergibt das ca. 450 Schleifungen
per Elektrode.
Es ist in den meisten Fällen nicht
notwendig, eventuelle Metalltropfen an
der gebrauchten Wolframelektrode
abzubrechen. Da die anhaftenden
Metalltropfen das Wolfram nicht auf
legieren können, werden sie bei der
Schleifung restlos entfernt und eine neue
Wolframoberfläche, die für das Zünden
und die Stabilität des Lichtbogens
notwendig ist, erreicht.
Wenn sich die Schleifscheibe mit der Zeit
etwas abnutzt, oder wenn nach den
Schleifen keine spitze Elektrode erreicht
wird, muß man die Einstellschraube etwas
heraus drehen.
7.

Einstellung des Schleifwinkels

Der halbe Spitzwinkel der Wolfram-
elektrode wird eingestellt indem man die
Markierung an der Einführung für den
Elektrodenhalter auf die gewünschte
Gradzahl stellt.
Danach muß der Umläufer an der
Einführung gespannt werden.
Nachdem die Wolframelektrode mit der
Einstellschablone in den Elektrodenhalter
eingespannt ist führt man diesen in die
Einführung und unter Drehen des
Elektrodenhalters an die Diamantschleif-
scheibe.
Wenn der Elektrodenhalter nicht weiter in
die Einführung gedreht werden kann ist
das Schleifen fertig.
Es ist nur nötig den Elektrodehalter
leicht gegen die Diamantscheibe zu
führen, da das Eigengewicht des
Elektrodehalters fast ausreicht um die
Wolframelektrode gegen die
Diamantscheibe zu führen.
Nach den Schleifen benutzt man die
Einstellschablone um die Wolfram-
elektrode aus der Halterung zu entfernen.
13
