Inhaltszusammenfassung für Migatronic FLEX 3000 Compact
- Seite 1 BETRIEBSANLEITUNG FLEX 3000 Compact Gültig ab 0705 50163650 F...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Warnung / Elektromagnetische Verträglichkeit ....4 Produktübersicht..............5 Anschluß und Inbetriebnahme.........6 FLEX 3000 Compact Schaltbrett ........8 MigaCARD-Lesegerät und Funktionstasten....13 Fehler- und Informationssymbole ......13-14 Wartung .................15 Garantiebedingungen ............15 Technische Daten............16 Verschleißteile - Drahtvorschubeinheit......17 ® Quick guide MIG Manager ...........18 EG KONFORMITÄTSERKLÄRUNG... - Seite 4 WARNUNG Durch unsachgemäße Anwendung kann Lichtbogenschweißen und -schneiden sowohl für den Benutzer als auch für die Umgebungen gefährlich werden. Deshalb dürfen die Geräte nur unter Einhaltung aller relevanten Sicher- heitsvorschriften betrieben werden. Bitte insbesondere folgendes beachten: Elektrizität - Das Schweißgerät vorschriftsmäßig installieren. Die Maschine muß durch dem Netzkabel geerdet werden. - Korrekte Wartung des Schweißgeräts durchführen.
-

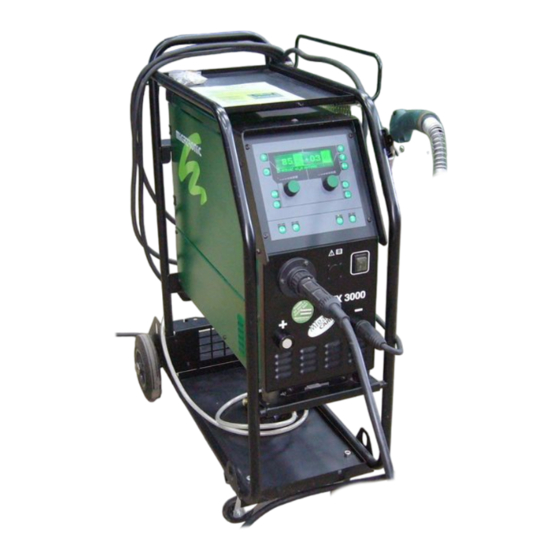

Seite 5: Produktübersicht
Wenn die Maschine angehoben werden soll, müssen ® MIG Manager (Option) die auf der Abbildung gezeigten Hebepunkte ver- FLEX 3000 Compact kann mit dem technisch fort- wendet werden. schrittlichsten Schweißbrenner „MIG-MANAGER“ ge- Die Maschine darf nicht mit montierter Gas- liefert werden. Auch als Einbau-Kit problemlos nach- flasche angehoben werden! rüstbar. - Seite 6 Warnung Verwenden Sie immer Original MIGATRONIC Kühl- Anschluß an Generator kann die Schweißmaschine flüssigkeit um den Kühlkreislauf vor Frost und zerstörren. Generatoren können in Verbindung mit Korrosion zu schützen! Anschluß eine Schweißmaschine große Justierung der Drahtbremse Spannungspulse abgeben, die die Schweißmaschine Die Drahtbremse sichert, daß...
- Seite 7 Fahrwagen mit automatischer Netzspannungs- umschaltung (Sonderausrüstung) Die FLEX 3000 kann mit einem Fahrwagen mit inte- griertem Autotrafo ausgerüstet werden. Die interne Umschalteinheit des Autotrafos erkennt automatisch die aktuelle dreiphasige Netzspannung (230-500V) und schaltet den Trafo entsprechend um. Mögliche Netzspannungen: 3x230V, 3x400V, 3x440V und 3x500V.
- Seite 8 BEDIENFELD FLEX 3000 COMPACT Das Bedienfeld der FLEX 3000 Compact ist in zwei Bereiche aufgeteilt: Feld 1 und Feld 2 Feld 1: Anwahl der Funktion durch Tastendruck. Parametereinstellung am Drehregler mit Anzeige im Display Feld 2: fest definierte Funktionstasten. Funktion ein = LED on...
- Seite 9 Durch Drücken der Taste wird die spezielle Feld 2 (untere Hälfte) Heftfunktion aktiviert. Die Anzeige erfolgt Die im unteren Feld befindlichen 4 Drucktaster sind als rechts unten im Display. ON / OFF Taster ausgelegt. (Beschreibung auf Seite 12) Funktionstasten im Feld 2 2-Takt/4-Takt Bei Aktivierung der 4-Takt-Funktion leuchtet die LED über der Taste.
- Seite 10 Quattro Puls Ein / Aus Der eingestellte Strom ist der Strom mit dem beim Bei aktivierter Quattro-Pulsfunktion leuchtet die Pulsen geschweißt wird. LED über der Taste. Die Quattro-Pulsfunktion Bitte beachten Sie, daß der Pulsstrom und die aktive ist eine besondere Sequenzfolge mit der es möglich ist Sequenz nicht im Quattro Menü...
- Seite 11 Folgende Displayanzeige erscheint nach der Akti- Hotstart: vierung: Mit der Hotstart-Funktion kann für den Schweißbeginn ein erhöhter Schweißstrom eingestellt werden. Strom- Sekundär erhöhung bewirkt das schnelle Erreichen der Tem- Parameter peratur, die für den Schweißprozess erforderlich ist. 2-Takt: Im 2-Takt Betrieb kann der Hotstart nicht über den Brennertaster geregelt werden, er ist deshalb auf eine bestimmte Zeit festgelegt.
- Seite 12 Im 4-Takt Betrieb wird durch Drücken und Halten des Schweißdaten anzeigen Brennertasters Stopstromzeit aktiviert. Schweißstrom wird auf den eingestellten Wert ab- Programmwahl gesenkt und verbleibt dort bis der Brennertaster los- wird für die Wahl eines Programms oder gelassen wird. den Wechsel zwischen den Programmen verwendet.
-
Seite 13: Migacard-Lesegerät Und Funktionstasten
MIGACARD-LESEGERÄT UND INFORMATIONSSYMBOLE FUNKTIONSTASTEN Schweißspannung Das Symbol leuchtet aus Sicherheitsgründen, wenn die Schweißspannung an den Schweißkabel- buchsen bzw. am Brenner oder an der Elektrode an- liegt. FEHLERSYMBOLE FLEX hat ein fortschrittliches Selbstschutzsystem, Sobald die mitgelieferte schreibgeschützte Miga- das dem Benutzer über Fehler oder angeschlossen CARD korrekt im Kartenleser eingeschoben ist, er- Ausrüstungen Informieren kann. - Seite 14 MigaCARD Fehler: Feste Funktionen Fehler auf der MigaCARD oder während des Einlese- vorgang werden durch nachstehendes Symbol im Nachfolgende Funktionen sind fest vorgegebene Display angezeigt: Funktionen und können nicht vom Bedienfeld ein- oder ausgeschaltet werden. Abschaltung bei Fehlern Den Lesevorgang wiederholen oder eine andere Bei auftretenden Fehlern schaltet die Maschine auto- MigaCARD verwenden.
-
Seite 15: Wartung
Fehler im Produkt. Ein solcher gewartet und gereinigt werden. Fehler muß spätestens 2 Montate nach Erkenntnis des Fehlers mitgeteilt werden. Die MIGATRONIC Mangelnde oder fehlende Wartung beeinträchtigen Produkte haben ein Jahr Garantie nach dem Zeit- die Betriebssicherheit und führen zum Erlöschen von punkt, wo das Produkt für den Endkunden fakturiert... -
Seite 16: Technische Daten
TECHNISCHE DATEN Stromquelle FLEX 3000 Compact Drahtvorschub Netzspannung 400 V ±15% Drahtfördergeschwindigkeit 0,5-24 m/min Sicherung 16 A Brenneranschluss EURO Leerlaufverbrauch 40 VA Drahtspulendiameter 300 mm Anschlussleistung 7,9 KVA Separate Drahtspule Nein Netzstrom Max. 15,5 A Wirkungsgrad 0,85 Leistungsfaktor 0,90 Leerlaufspannung 15 –... -
