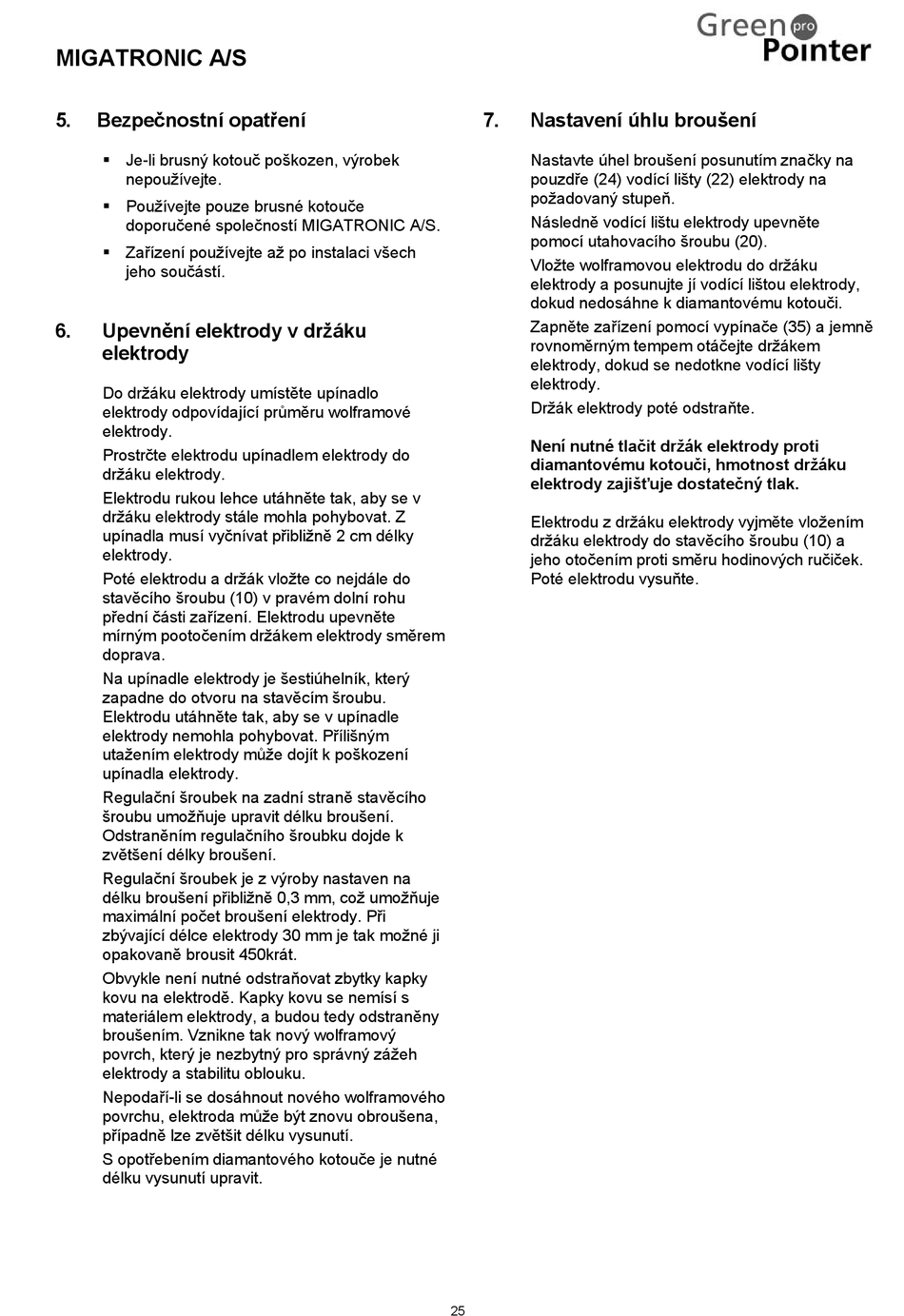

MIGATRONIC A/S
5. Bezpečnostní opatření
 Je-li brusný kotouč poškozen, výrobek
nepoužívejte.
 Používejte pouze brusné kotouče
doporučené společností MIGATRONIC A/S.
 Zařízení používejte až po instalaci všech
jeho součástí.
6. Upevnění elektrody v držáku
elektrody
Do držáku elektrody umístěte upínadlo
elektrody odpovídající průměru wolframové
elektrody.
Prostrčte elektrodu upínadlem elektrody do
držáku elektrody.
Elektrodu rukou lehce utáhněte tak, aby se v
držáku elektrody stále mohla pohybovat. Z
upínadla musí vyčnívat přibližně 2 cm délky
elektrody.
Poté elektrodu a držák vložte co nejdále do
stavěcího šroubu (10) v pravém dolní rohu
přední části zařízení. Elektrodu upevněte
mírným pootočením držákem elektrody směrem
doprava.
Na upínadle elektrody je šestiúhelník, který
zapadne do otvoru na stavěcím šroubu.
Elektrodu utáhněte tak, aby se v upínadle
elektrody nemohla pohybovat. Přílišným
utažením elektrody může dojít k poškození
upínadla elektrody.
Regulační šroubek na zadní straně stavěcího
šroubu umožňuje upravit délku broušení.
Odstraněním regulačního šroubku dojde k
zvětšení délky broušení.
Regulační šroubek je z výroby nastaven na
délku broušení přibližně 0,3 mm, což umožňuje
maximální počet broušení elektrody. Při
zbývající délce elektrody 30 mm je tak možné ji
opakovaně brousit 450krát.
Obvykle není nutné odstraňovat zbytky kapky
kovu na elektrodě. Kapky kovu se nemísí s
materiálem elektrody, a budou tedy odstraněny
broušením. Vznikne tak nový wolframový
povrch, který je nezbytný pro správný zážeh
elektrody a stabilitu oblouku.
Nepodaří-li se dosáhnout nového wolframového
povrchu, elektroda může být znovu obroušena,
případně lze zvětšit délku vysunutí.
S opotřebením diamantového kotouče je nutné
délku vysunutí upravit.
7. Nastavení úhlu broušení
Nastavte úhel broušení posunutím značky na
pouzdře (24) vodící lišty (22) elektrody na
požadovaný stupeň.
Následně vodící lištu elektrody upevněte
pomocí utahovacího šroubu (20).
Vložte wolframovou elektrodu do držáku
elektrody a posunujte jí vodící lištou elektrody,
dokud nedosáhne k diamantovému kotouči.
Zapněte zařízení pomocí vypínače (35) a jemně
rovnoměrným tempem otáčejte držákem
elektrody, dokud se nedotkne vodící lišty
elektrody.
Držák elektrody poté odstraňte.
Není nutné tlačit držák elektrody proti
diamantovému kotouči, hmotnost držáku
elektrody zajišťuje dostatečný tlak.
Elektrodu z držáku elektrody vyjměte vložením
držáku elektrody do stavěcího šroubu (10) a
jeho otočením proti směru hodinových ručiček.
Poté elektrodu vysuňte.
25
