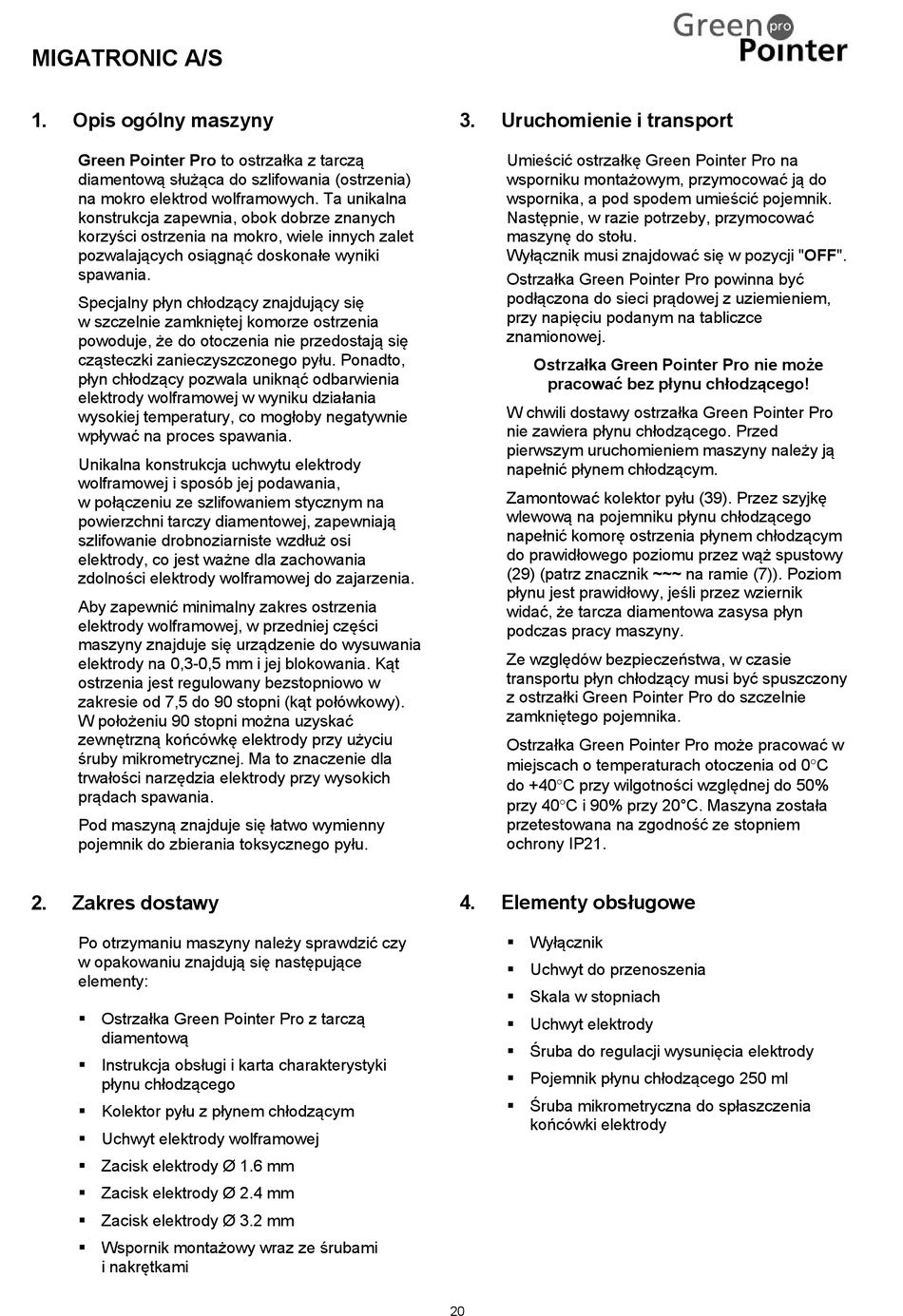

1. Opis ogólny maszyny
Green Pointer Pro to ostrzałka z tarczą
diamentową służąca do szlifowania (ostrzenia)
na mokro elektrod wolframowych. Ta unikalna
konstrukcja zapewnia, obok dobrze znanych
korzyści ostrzenia na mokro, wiele innych zalet
pozwalających osiągnąć doskonałe wyniki
spawania.
Specjalny płyn chłodzący znajdujący się
w szczelnie zamkniętej komorze ostrzenia
powoduje, że do otoczenia nie przedostają się
cząsteczki zanieczyszczonego pyłu. Ponadto,
płyn chłodzący pozwala uniknąć odbarwienia
elektrody wolframowej w wyniku działania
wysokiej temperatury, co mogłoby negatywnie
wpływać na proces spawania.
Unikalna konstrukcja uchwytu elektrody
wolframowej i sposób jej podawania,
w połączeniu ze szlifowaniem stycznym na
powierzchni tarczy diamentowej, zapewniają
szlifowanie drobnoziarniste wzdłuż osi
elektrody, co jest ważne dla zachowania
zdolności elektrody wolframowej do zajarzenia.
Aby zapewnić minimalny zakres ostrzenia
elektrody wolframowej, w przedniej części
maszyny znajduje się urządzenie do wysuwania
elektrody na 0,3-0,5 mm i jej blokowania. Kąt
ostrzenia jest regulowany bezstopniowo w
zakresie od 7,5 do 90 stopni (kąt połówkowy).
W położeniu 90 stopni można uzyskać
zewnętrzną końcówkę elektrody przy użyciu
śruby mikrometrycznej. Ma to znaczenie dla
trwałości narzędzia elektrody przy wysokich
prądach spawania.
Pod maszyną znajduje się łatwo wymienny
pojemnik do zbierania toksycznego pyłu.
2.

Zakres dostawy

Po otrzymaniu maszyny należy sprawdzić czy
w opakowaniu znajdują się następujące
elementy:
 Ostrzałka Green Pointer Pro z tarczą
diamentową
 Instrukcja obsługi i karta charakterystyki
płynu chłodzącego
 Kolektor pyłu z płynem chłodzącym
 Uchwyt elektrody wolframowej
 Zacisk elektrody Ø 1.6 mm
 Zacisk elektrody Ø 2.4 mm
 Zacisk elektrody Ø 3.2 mm
 Wspornik montażowy wraz ze śrubami
i nakrętkami
3.

Uruchomienie i transport

Umieścić ostrzałkę Green Pointer Pro na
wsporniku montażowym, przymocować ją do
wspornika, a pod spodem umieścić pojemnik.
Następnie, w razie potrzeby, przymocować
maszynę do stołu.
Wyłącznik musi znajdować się w pozycji "OFF".
Ostrzałka Green Pointer Pro powinna być
podłączona do sieci prądowej z uziemieniem,
przy napięciu podanym na tabliczce
znamionowej.
Ostrzałka Green Pointer Pro nie może
pracować bez płynu chłodzącego!
W chwili dostawy ostrzałka Green Pointer Pro
nie zawiera płynu chłodzącego. Przed
pierwszym uruchomieniem maszyny należy ją
napełnić płynem chłodzącym.
Zamontować kolektor pyłu (39). Przez szyjkę
wlewową na pojemniku płynu chłodzącego
napełnić komorę ostrzenia płynem chłodzącym
do prawidłowego poziomu przez wąż spustowy
(29) (patrz znacznik ~~~ na ramie (7)). Poziom
płynu jest prawidłowy, jeśli przez wziernik
widać, że tarcza diamentowa zasysa płyn
podczas pracy maszyny.
Ze względów bezpieczeństwa, w czasie
transportu płyn chłodzący musi być spuszczony
z ostrzałki Green Pointer Pro do szczelnie
zamkniętego pojemnika.
Ostrzałka Green Pointer Pro może pracować w
miejscach o temperaturach otoczenia od 0C
do +40C przy wilgotności względnej do 50%
przy 40C i 90% przy 20°C. Maszyna została
przetestowana na zgodność ze stopniem
ochrony IP21.
4. Elementy obsługowe
 Wyłącznik
 Uchwyt do przenoszenia
 Skala w stopniach
 Uchwyt elektrody
 Śruba do regulacji wysunięcia elektrody
 Pojemnik płynu chłodzącego 250 ml
 Śruba mikrometryczna do spłaszczenia
końcówki elektrody
