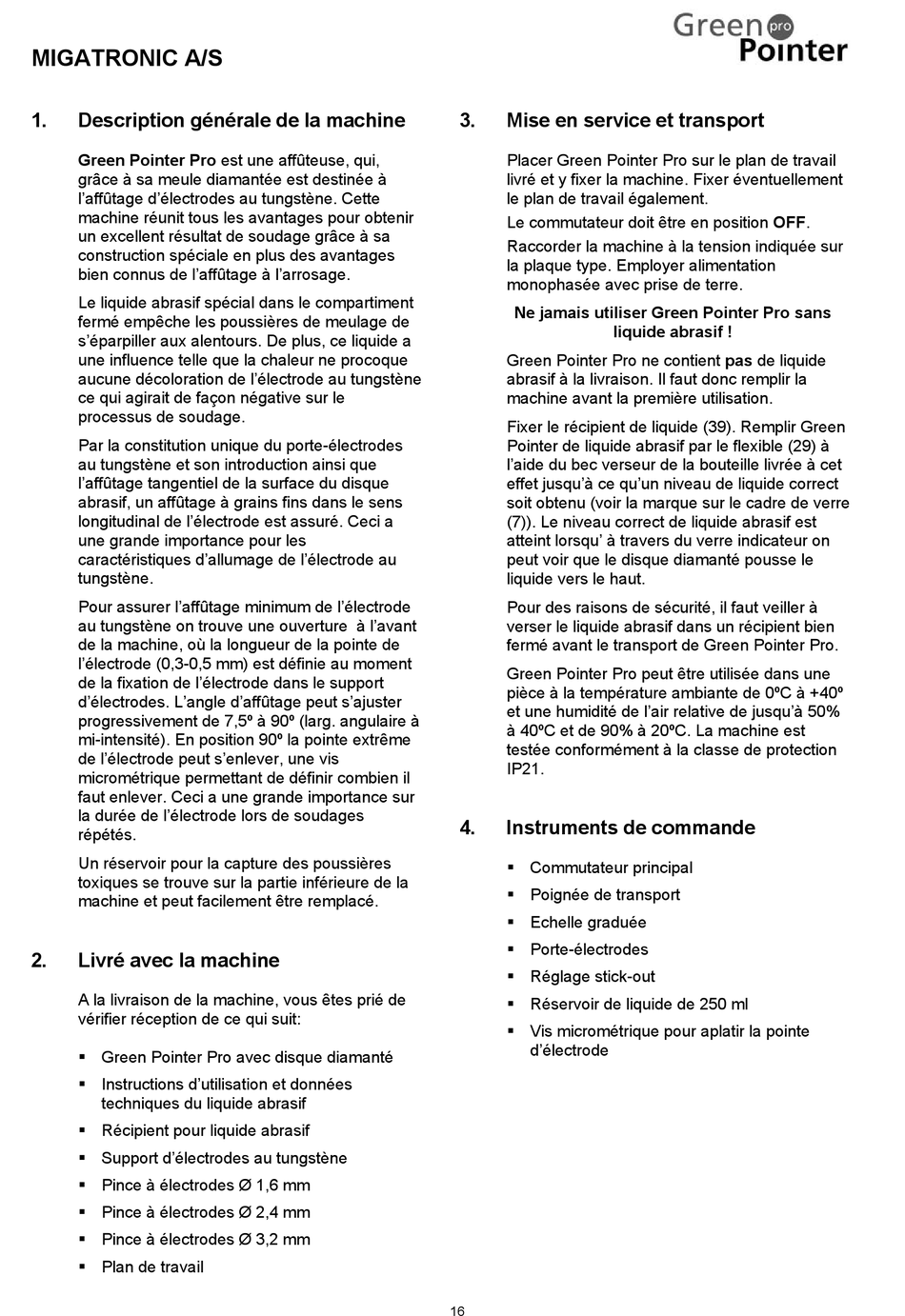

MIGATRONIC A/S
1. Description générale de la machine
Green Pointer Pro est une affûteuse, qui,
grâce à sa meule diamantée est destinée à
l'affûtage d'électrodes au tungstène. Cette
machine réunit tous les avantages pour obtenir
un excellent résultat de soudage grâce à sa
construction spéciale en plus des avantages
bien connus de l'affûtage à l'arrosage.
Le liquide abrasif spécial dans le compartiment
fermé empêche les poussières de meulage de
s'éparpiller aux alentours. De plus, ce liquide a
une influence telle que la chaleur ne procoque
aucune décoloration de l'électrode au tungstène
ce qui agirait de façon négative sur le
processus de soudage.
Par la constitution unique du porte-électrodes
au tungstène et son introduction ainsi que
l'affûtage tangentiel de la surface du disque
abrasif, un affûtage à grains fins dans le sens
longitudinal de l'électrode est assuré. Ceci a
une grande importance pour les
caractéristiques d'allumage de l'électrode au
tungstène.
Pour assurer l'affûtage minimum de l'électrode
au tungstène on trouve une ouverture à l'avant
de la machine, où la longueur de la pointe de
l'électrode (0,3-0,5 mm) est définie au moment
de la fixation de l'électrode dans le support
d'électrodes. L'angle d'affûtage peut s'ajuster
progressivement de 7,5º à 90º (larg. angulaire à
mi-intensité). En position 90º la pointe extrême
de l'électrode peut s'enlever, une vis
micrométrique permettant de définir combien il
faut enlever. Ceci a une grande importance sur
la durée de l'électrode lors de soudages
répétés.
Un réservoir pour la capture des poussières
toxiques se trouve sur la partie inférieure de la
machine et peut facilement être remplacé.
2. Livré avec la machine
A la livraison de la machine, vous êtes prié de
vérifier réception de ce qui suit:
 Green Pointer Pro avec disque diamanté
 Instructions d'utilisation et données
techniques du liquide abrasif
 Récipient pour liquide abrasif
 Support d'électrodes au tungstène
 Pince à électrodes Ø 1,6 mm
 Pince à électrodes Ø 2,4 mm
 Pince à électrodes Ø 3,2 mm
 Plan de travail
3. Mise en service et transport
Placer Green Pointer Pro sur le plan de travail
livré et y fixer la machine. Fixer éventuellement
le plan de travail également.
Le commutateur doit être en position OFF.
Raccorder la machine à la tension indiquée sur
la plaque type. Employer alimentation
monophasée avec prise de terre.
Ne jamais utiliser Green Pointer Pro sans
liquide abrasif !
Green Pointer Pro ne contient pas de liquide
abrasif à la livraison. Il faut donc remplir la
machine avant la première utilisation.
Fixer le récipient de liquide (39). Remplir Green
Pointer de liquide abrasif par le flexible (29) à
l'aide du bec verseur de la bouteille livrée à cet
effet jusqu'à ce qu'un niveau de liquide correct
soit obtenu (voir la marque sur le cadre de verre
(7)). Le niveau correct de liquide abrasif est
atteint lorsqu' à travers du verre indicateur on
peut voir que le disque diamanté pousse le
liquide vers le haut.
Pour des raisons de sécurité, il faut veiller à
verser le liquide abrasif dans un récipient bien
fermé avant le transport de Green Pointer Pro.
Green Pointer Pro peut être utilisée dans une
pièce à la température ambiante de 0ºC à +40º
et une humidité de l'air relative de jusqu'à 50%
à 40ºC et de 90% à 20ºC. La machine est
testée conformément à la classe de protection
IP21.
4.

Instruments de commande

 Commutateur principal
 Poignée de transport
 Echelle graduée
 Porte-électrodes
 Réglage stick-out
 Réservoir de liquide de 250 ml
 Vis micrométrique pour aplatir la pointe
d'électrode
16
