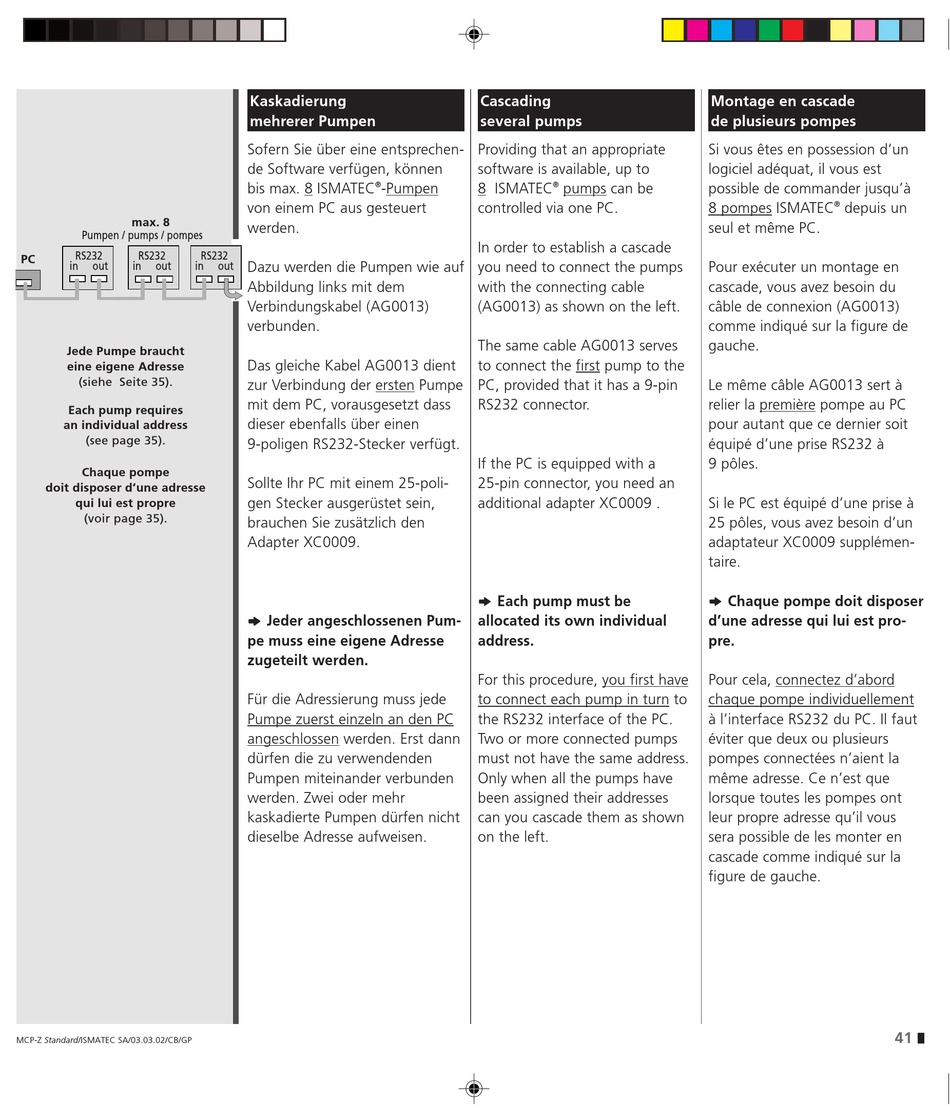

Kaskadierung; Cascading Several Pumps - Ismatec MCP-Z Standard ISM 405 Betriebsanleitung

max. 8
Pumpen / pumps / pompes
RS232 RS232
PC
in out in out
Jede Pumpe braucht
eine eigene Adresse
(siehe Seite 35).
Each pump requires
an individual address
(see page 35).
Chaque pompe
doit disposer d'une adresse
qui lui est propre
(voir page 35).
MCP-Z Standard/ISMATEC SA/03.03.02/CB/GP

Kaskadierung

mehrerer Pumpen
Sofern Sie über eine entsprechen-
de Software verfügen, können
bis max. 8 ISMATEC
von einem PC aus gesteuert
werden.
RS232
Dazu werden die Pumpen wie auf
in out
Abbildung links mit dem
Verbindungskabel (AG0013)
verbunden.
Das gleiche Kabel AG0013 dient
zur Verbindung der ersten Pumpe
mit dem PC, vorausgesetzt dass
dieser ebenfalls über einen
9-poligen RS232-Stecker verfügt.
Sollte Ihr PC mit einem 25-poli-
gen Stecker ausgerüstet sein,
brauchen Sie zusätzlich den
Adapter XC0009.
❖ ❖ ❖ ❖ ❖ Jeder angeschlossenen Pum-
pe muss eine eigene Adresse
zugeteilt werden.
Für die Adressierung muss jede
Pumpe zuerst einzeln an den PC
angeschlossen werden. Erst dann
dürfen die zu verwendenden
Pumpen miteinander verbunden
werden. Zwei oder mehr
kaskadierte Pumpen dürfen nicht
dieselbe Adresse aufweisen.
Cascading
several pumps
Providing that an appropriate
software is available, up to
®
-Pumpen 8 ISMATEC
controlled via one PC.
In order to establish a cascade
you need to connect the pumps
with the connecting cable
(AG0013) as shown on the left.
The same cable AG0013 serves
to connect the first pump to the
PC, provided that it has a 9-pin
RS232 connector.
If the PC is equipped with a
25-pin connector, you need an
additional adapter XC0009 .
❖ ❖ ❖ ❖ ❖ Each pump must be
allocated its own individual
address.
For this procedure, you first have
to connect each pump in turn to
the RS232 interface of the PC.
Two or more connected pumps
must not have the same address.
Only when all the pumps have
been assigned their addresses
can you cascade them as shown
on the left.
Montage en cascade
de plusieurs pompes
Si vous êtes en possession d'un
logiciel adéquat, il vous est
®
pumps can be possible de commander jusqu'à
8 pompes ISMATEC
seul et même PC.
Pour exécuter un montage en
cascade, vous avez besoin du
câble de connexion (AG0013)
comme indiqué sur la figure de
gauche.
Le même câble AG0013 sert à
relier la première pompe au PC
pour autant que ce dernier soit
équipé d'une prise RS232 à
9 pôles.
Si le PC est équipé d'une prise à
25 pôles, vous avez besoin d'un
adaptateur XC0009 supplémen-
taire.
❖ ❖ ❖ ❖ ❖ Chaque pompe doit disposer
d'une adresse qui lui est pro-
pre.
Pour cela, connectez d'abord
chaque pompe individuellement
à l'interface RS232 du PC. Il faut
éviter que deux ou plusieurs
pompes connectées n'aient la
même adresse. Ce n'est que
lorsque toutes les pompes ont
leur propre adresse qu'il vous
sera possible de les monter en
cascade comme indiqué sur la
figure de gauche.
®
depuis un
41
