PUMP
rpm
Flow rate
DISP
Time
Volume
PAUSE
Time
PROGRAM
MODE
TOTAL
1
2
RUN
STOP
3
MCP-Z Standard/ISMATEC SA/03.03.02/CB/GP

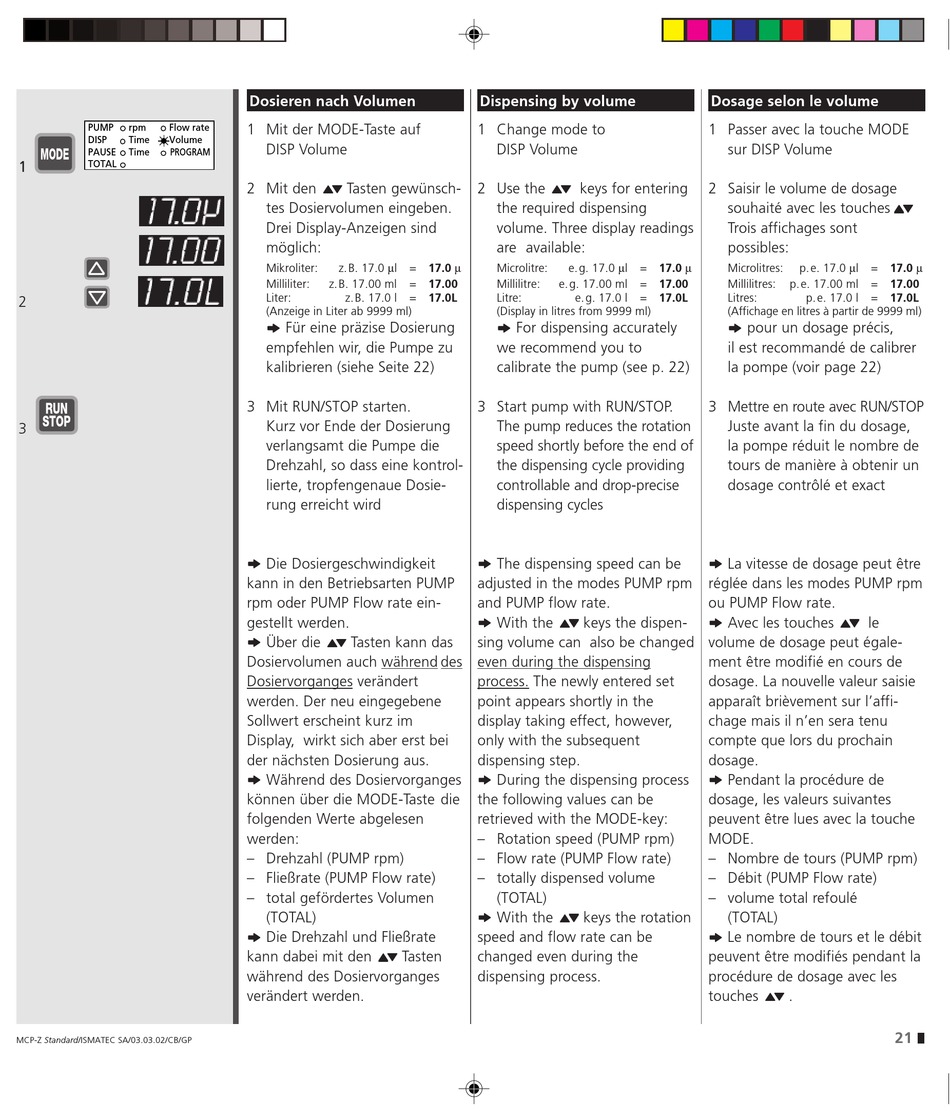

Dosieren nach Volumen
1 Mit der MODE-Taste auf
DISP Volume
2 Mit den
Tasten gewünsch-
tes Dosiervolumen eingeben.
Drei Display-Anzeigen sind
möglich:
z. B. 17.0 µl = 17.0 µ
Mikroliter:
Milliliter:
z. B. 17.00 ml
= 17.00
Liter:
z. B. 17.0 l
= 17.0L
(Anzeige in Liter ab 9999 ml)
❖ ❖ ❖ ❖ ❖ Für eine präzise Dosierung
empfehlen wir, die Pumpe zu
kalibrieren (siehe Seite 22)
3 Mit RUN/STOP starten.
Kurz vor Ende der Dosierung
verlangsamt die Pumpe die
Drehzahl, so dass eine kontrol-
lierte, tropfengenaue Dosie-
rung erreicht wird
❖ ❖ ❖ ❖ ❖ Die Dosiergeschwindigkeit
kann in den Betriebsarten PUMP
rpm oder PUMP Flow rate ein-
gestellt werden.
❖ ❖ ❖ ❖ ❖ Über die
Tasten kann das
Dosiervolumen auch während des
Dosiervorganges verändert
werden. Der neu eingegebene
Sollwert erscheint kurz im
Display, wirkt sich aber erst bei
der nächsten Dosierung aus.
❖ ❖ ❖ ❖ ❖ Während des Dosiervorganges
können über die MODE-Taste die
folgenden Werte abgelesen
werden:
– Drehzahl (PUMP rpm)
– Fließrate (PUMP Flow rate)
– total gefördertes Volumen
(TOTAL)
❖ ❖ ❖ ❖ ❖ Die Drehzahl und Fließrate
kann dabei mit den
Tasten
während des Dosiervorganges
verändert werden.
Dispensing by volume
1 Change mode to
DISP Volume
2 Use the
keys for entering
the required dispensing
volume. Three display readings
are available:
e. g. 17.0 µl = 17.0 µ
Microlitre:
Millilitre:
e. g. 17.00 ml
= 17.00
Litre:
e. g. 17.0 l
= 17.0L
(Display in litres from 9999 ml)
❖ ❖ ❖ ❖ ❖ For dispensing accurately
we recommend you to
calibrate the pump (see p. 22)
3 Start pump with RUN/STOP.
The pump reduces the rotation
speed shortly before the end of
the dispensing cycle providing
controllable and drop-precise
dispensing cycles
❖ ❖ ❖ ❖ ❖ The dispensing speed can be
adjusted in the modes PUMP rpm
and PUMP flow rate.
❖ ❖ ❖ ❖ ❖ With the
keys the dispen-
sing volume can also be changed
even during the dispensing
process. The newly entered set
point appears shortly in the
display taking effect, however,
only with the subsequent
dispensing step.
❖ ❖ ❖ ❖ ❖ During the dispensing process
the following values can be
retrieved with the MODE-key:
– Rotation speed (PUMP rpm)
– Flow rate (PUMP Flow rate)
– totally dispensed volume
(TOTAL)
❖ ❖ ❖ ❖ ❖ With the
keys the rotation
speed and flow rate can be
changed even during the
dispensing process.
Dosage selon le volume
1 Passer avec la touche MODE
sur DISP Volume
2 Saisir le volume de dosage
souhaité avec les touches
Trois affichages sont
possibles:
p. e. 17.0 µl = 17.0 µ
Microlitres:
Millilitres:
p. e. 17.00 ml
= 17.00
Litres:
p. e. 17.0 l
= 17.0L
(Affichage en litres à partir de 9999 ml)
❖ ❖ ❖ ❖ ❖ pour un dosage précis,
il est recommandé de calibrer
la pompe (voir page 22)
3 Mettre en route avec RUN/STOP
Juste avant la fin du dosage,
la pompe réduit le nombre de
tours de manière à obtenir un
dosage contrôlé et exact
❖ ❖ ❖ ❖ ❖ La vitesse de dosage peut être
réglée dans les modes PUMP rpm
ou PUMP Flow rate.
❖ ❖ ❖ ❖ ❖ Avec les touches
le
volume de dosage peut égale-
ment être modifié en cours de
dosage. La nouvelle valeur saisie
apparaît brièvement sur l'affi-
chage mais il n'en sera tenu
compte que lors du prochain
dosage.
❖ ❖ ❖ ❖ ❖ Pendant la procédure de
dosage, les valeurs suivantes
peuvent être lues avec la touche
MODE.
– Nombre de tours (PUMP rpm)
– Débit (PUMP Flow rate)
– volume total refoulé
(TOTAL)
❖ ❖ ❖ ❖ ❖ Le nombre de tours et le débit
peuvent être modifiés pendant la
procédure de dosage avec les
touches
.
21
