max. 8
Pumpen / pumps / pompes
Verbindungskabel
AG0013
Connection cable
AG0013
Câble de connection
AG0013
Jede Pumpe braucht
eine eigene Adresse
(siehe Seite 40).
Each pump requires
an individual address
(see page 40).
Chaque pompe
doit disposer d'une adresse
qui lui est propre
(voir page 40).
MCP-CPF Process/ISMATEC SA/20.01.05/CB/GP/TM
All manuals and user guides at all-guides.com

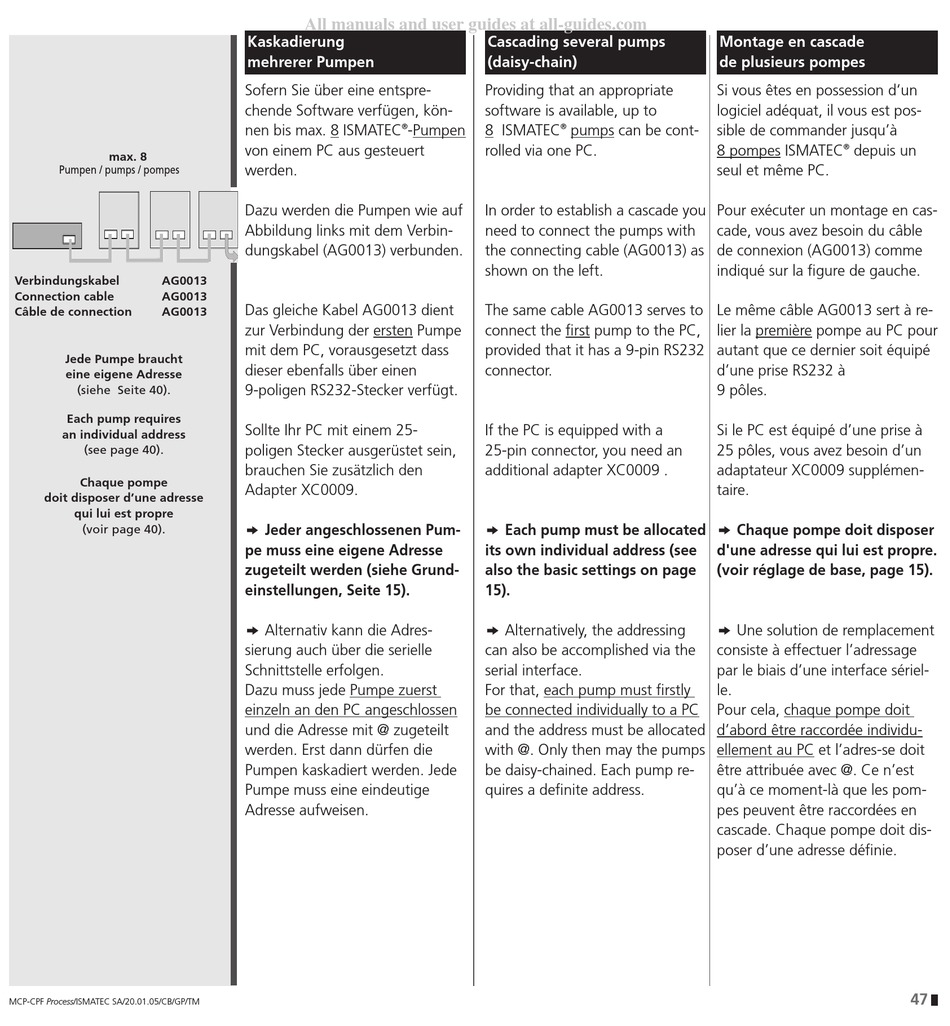

Kaskadierung
mehrerer Pumpen
Sofern Sie über eine entspre-
chende Software verfügen, kön-
®
nen bis max. 8 ISMATEC
-Pumpen
von einem PC aus gesteuert
werden.
Dazu werden die Pumpen wie auf
Abbildung links mit dem Verbin-
dungskabel (AG0013) verbunden.
Das gleiche Kabel AG0013 dient
zur Verbindung der ersten Pumpe
mit dem PC, vorausgesetzt dass
dieser ebenfalls über einen
9-poligen RS232-Stecker verfügt.
Sollte Ihr PC mit einem 25-
poligen Stecker ausgerüstet sein,
brauchen Sie zusätzlich den
Adapter XC0009.
k Jeder angeschlossenen Pum-
pe muss eine eigene Adresse
zugeteilt werden (siehe Grund-
einstellungen, Seite 15).
k Alternativ kann die Adres-
sierung auch über die serielle
Schnittstelle erfolgen.
Dazu muss jede Pumpe zuerst
einzeln an den PC angeschlossen
und die Adresse mit @ zugeteilt
werden. Erst dann dürfen die
Pumpen kaskadiert werden. Jede
Pumpe muss eine eindeutige
Adresse aufweisen.
Cascading several pumps
(daisy-chain)
Providing that an appropriate
software is available, up to
®
8 ISMATEC
pumps can be cont-
rolled via one PC.
In order to establish a cascade you
need to connect the pumps with
the connecting cable (AG0013) as
shown on the left.
The same cable AG0013 serves to
connect the fi rst pump to the PC,
provided that it has a 9-pin RS232
connector.
If the PC is equipped with a
25-pin connector, you need an
additional adapter XC0009 .
k Each pump must be allocated
its own individual address (see
also the basic settings on page
15).
k Alternatively, the addressing
can also be accomplished via the
serial interface.
For that, each pump must fi rstly
be connected individually to a PC
and the address must be allocated
with @. Only then may the pumps
be daisy-chained. Each pump re-
quires a defi nite address.
Montage en cascade
de plusieurs pompes
Si vous êtes en possession d'un
logiciel adéquat, il vous est pos-
sible de commander jusqu'à
®
8 pompes ISMATEC
depuis un
seul et même PC.
Pour exécuter un montage en cas-
cade, vous avez besoin du câble
de connexion (AG0013) comme
indiqué sur la fi gure de gauche.
Le même câble AG0013 sert à re-
lier la première pompe au PC pour
autant que ce dernier soit équipé
d'une prise RS232 à
9 pôles.
Si le PC est équipé d'une prise à
25 pôles, vous avez besoin d'un
adaptateur XC0009 supplémen-
taire.
k Chaque pompe doit disposer
d'une adresse qui lui est propre.
(voir réglage de base, page 15).
k Une solution de remplacement
consiste à effectuer l'adressage
par le biais d'une interface sériel-
le.
Pour cela, chaque pompe doit
d'abord être raccordée individu-
ellement au PC et l'adres-se doit
être attribuée avec @. Ce n'est
qu'à ce moment-là que les pom-
pes peuvent être raccordées en
cascade. Chaque pompe doit dis-
poser d'une adresse défi nie.
47
