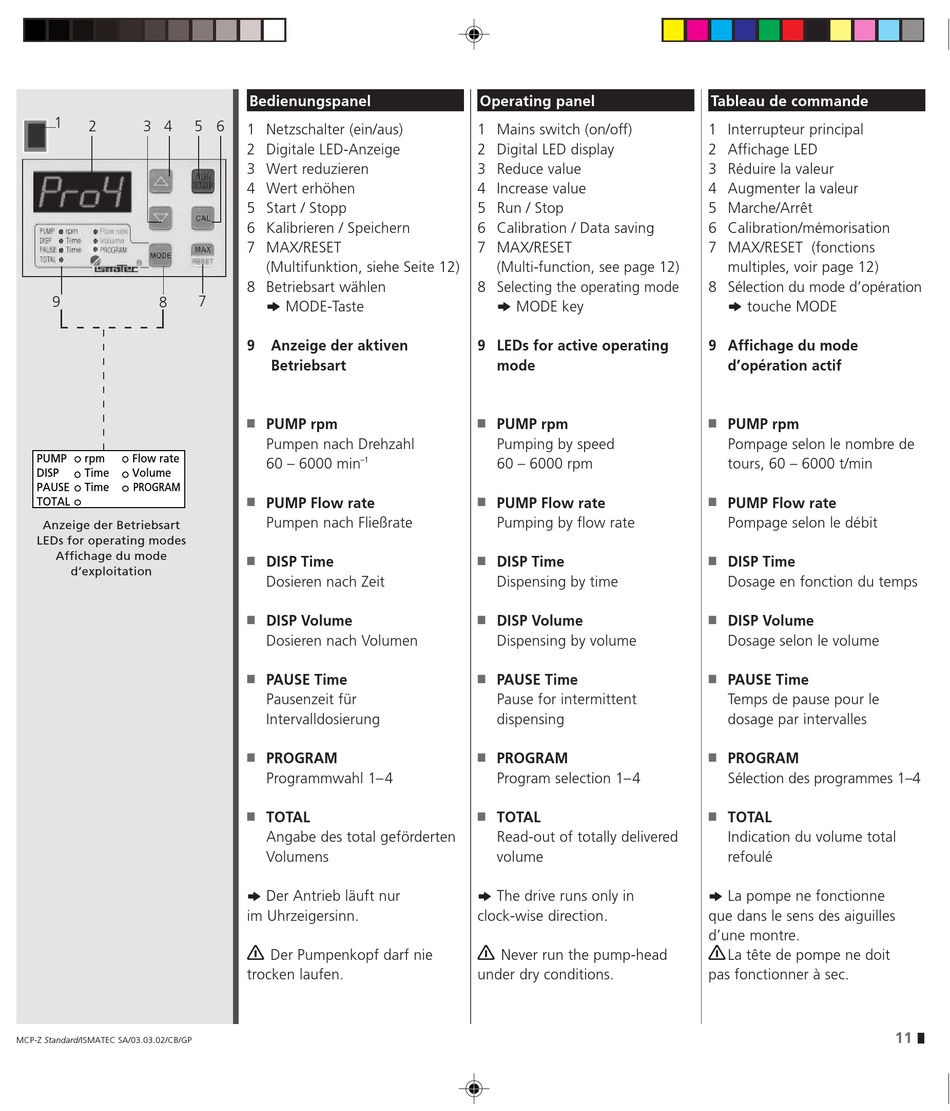

Bedienungspanel; Operating Panel; Tableau De Commande - Ismatec MCP-Z Standard ISM 405 Betriebsanleitung

1
2 3 4
9 8
PUMP rpm Flow rate
DISP Time Volume
PAUSE Time PROGRAM
TOTAL
Anzeige der Betriebsart
LEDs for operating modes
Affichage du mode
d'exploitation
MCP-Z Standard/ISMATEC SA/03.03.02/CB/GP

Bedienungspanel

5 6
1 Netzschalter (ein/aus)
2 Digitale LED-Anzeige
3 Wert reduzieren
4 Wert erhöhen
5 Start / Stopp
6 Kalibrieren / Speichern
7 MAX/RESET
(Multifunktion, siehe Seite 12)
8 Betriebsart wählen
7
❖ ❖ ❖ ❖ ❖ MODE-Taste
9 Anzeige der aktiven
Betriebsart
I
PUMP rpm
Pumpen nach Drehzahl
–1
60 – 6000 min
I
PUMP Flow rate
Pumpen nach Fließrate
I
DISP Time
Dosieren nach Zeit
I
DISP Volume
Dosieren nach Volumen
I
PAUSE Time
Pausenzeit für
Intervalldosierung
I
PROGRAM
Programmwahl 1–4
I
TOTAL
Angabe des total geförderten
Volumens
❖ ❖ ❖ ❖ ❖ Der Antrieb läuft nur
im Uhrzeigersinn.
Der Pumpenkopf darf nie
trocken laufen.

Operating panel

1 Mains switch (on/off)
2 Digital LED display
3 Reduce value
4 Increase value
5 Run / Stop
6 Calibration / Data saving
7 MAX/RESET
(Multi-function, see page 12)
8 Selecting the operating mode
❖ ❖ ❖ ❖ ❖ MODE key
9 LEDs for active operating
mode
I
PUMP rpm
Pumping by speed
60 – 6000 rpm
I
PUMP Flow rate
Pumping by flow rate
I
DISP Time
Dispensing by time
I
DISP Volume
Dispensing by volume
I
PAUSE Time
Pause for intermittent
dispensing
I
PROGRAM
Program selection 1–4
I
TOTAL
Read-out of totally delivered
volume
❖ ❖ ❖ ❖ ❖ The drive runs only in
clock-wise direction.
Never run the pump-head
under dry conditions.

Tableau de commande

1 Interrupteur principal
2 Affichage LED
3 Réduire la valeur
4 Augmenter la valeur
5 Marche/Arrêt
6 Calibration/mémorisation
7 MAX/RESET (fonctions
multiples, voir page 12)
8 Sélection du mode d'opération
❖ ❖ ❖ ❖ ❖ touche MODE
9 Affichage du mode
d'opération actif
I
PUMP rpm
Pompage selon le nombre de
tours, 60 – 6000 t/min
I
PUMP Flow rate
Pompage selon le débit
I
DISP Time
Dosage en fonction du temps
I
DISP Volume
Dosage selon le volume
I
PAUSE Time
Temps de pause pour le
dosage par intervalles
I
PROGRAM
Sélection des programmes 1–4
I
TOTAL
Indication du volume total
refoulé
❖ ❖ ❖ ❖ ❖ La pompe ne fonctionne
que dans le sens des aiguilles
d'une montre.
La tête de pompe ne doit
pas fonctionner à sec.
