Calibrating The Volume; Calibration Du Volume - Ismatec MCP-Z Standard ISM 405 Betriebsanleitung

PUMP rpm Flow rate
DISP Time Volume
PAUSE Time PROGRAM
MODE
TOTAL
1
RUN
STOP
2
CAL
3
4
CAL
5
RUN
STOP
6
22

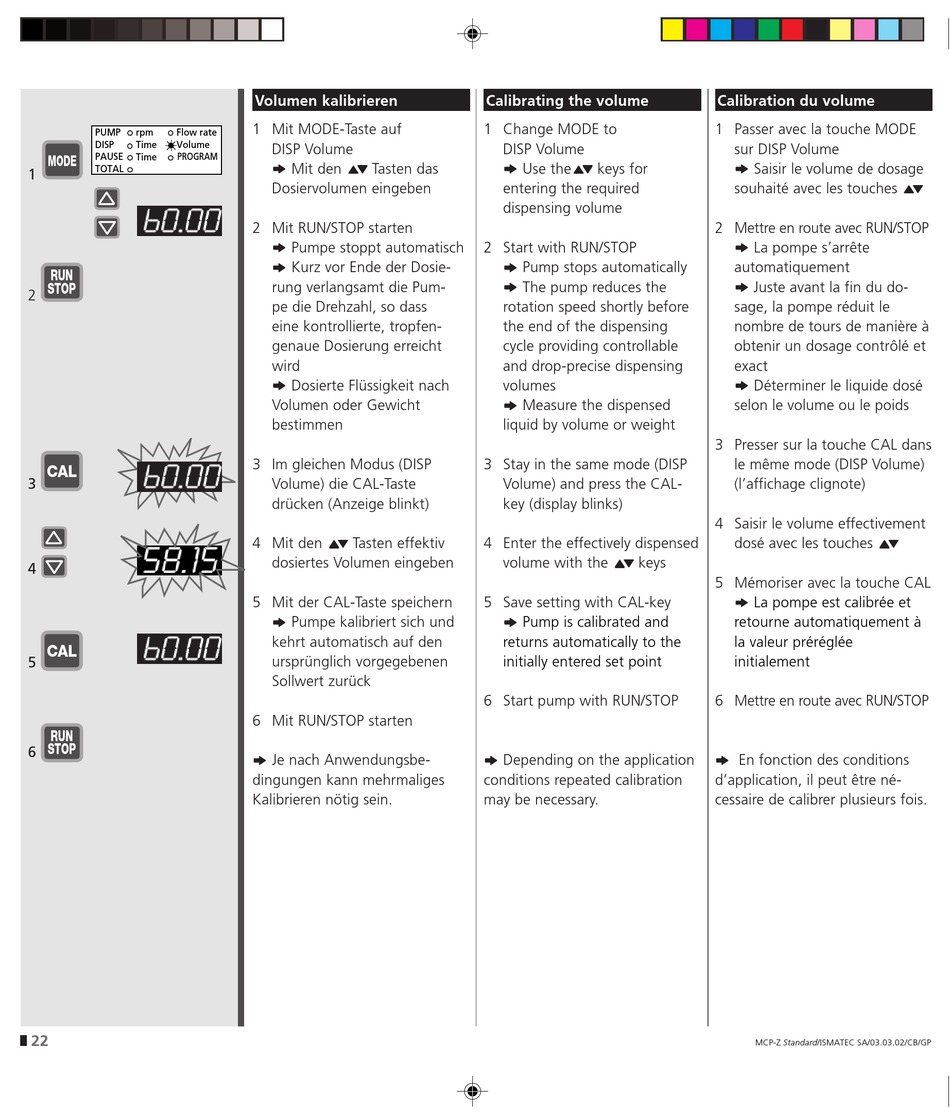

Volumen kalibrieren
1 Mit MODE-Taste auf
DISP Volume
❖ ❖ ❖ ❖ ❖ Mit den
Tasten das
Dosiervolumen eingeben
2 Mit RUN/STOP starten
❖ ❖ ❖ ❖ ❖ Pumpe stoppt automatisch
❖ ❖ ❖ ❖ ❖ Kurz vor Ende der Dosie-
rung verlangsamt die Pum-
pe die Drehzahl, so dass
eine kontrollierte, tropfen-
genaue Dosierung erreicht
wird
❖ ❖ ❖ ❖ ❖ Dosierte Flüssigkeit nach
Volumen oder Gewicht
bestimmen
3 Im gleichen Modus (DISP
Volume) die CAL-Taste
drücken (Anzeige blinkt)
4 Mit den Tasten effektiv
dosiertes Volumen eingeben
5 Mit der CAL-Taste speichern
❖ ❖ ❖ ❖ ❖ Pumpe kalibriert sich und
kehrt automatisch auf den
ursprünglich vorgegebenen
Sollwert zurück
6 Mit RUN/STOP starten
❖ ❖ ❖ ❖ ❖ Je nach Anwendungsbe-
dingungen kann mehrmaliges
Kalibrieren nötig sein.

Calibrating the volume

1 Change MODE to
DISP Volume
❖ ❖ ❖ ❖ ❖ Use the
keys for
entering the required
dispensing volume
2 Start with RUN/STOP
❖ ❖ ❖ ❖ ❖ Pump stops automatically
❖ ❖ ❖ ❖ ❖ The pump reduces the
rotation speed shortly before
the end of the dispensing
cycle providing controllable
and drop-precise dispensing
volumes
❖ ❖ ❖ ❖ ❖ Measure the dispensed
liquid by volume or weight
3 Stay in the same mode (DISP
Volume) and press the CAL-
key (display blinks)
4 Enter the effectively dispensed
volume with the keys
5 Save setting with CAL-key
❖ ❖ ❖ ❖ ❖
Pump is calibrated and
returns automatically to the
initially entered set point
6 Start pump with RUN/STOP
❖ ❖ ❖ ❖ ❖ Depending on the application
conditions repeated calibration
may be necessary.

Calibration du volume

1 Passer avec la touche MODE
sur DISP Volume
❖ ❖ ❖ ❖ ❖ Saisir le volume de dosage
souhaité avec les touches
2 Mettre en route avec RUN/STOP
❖ ❖ ❖ ❖ ❖ La pompe s'arrête
automatiquement
❖ ❖ ❖ ❖ ❖ Juste avant la fin du do-
sage, la pompe réduit le
nombre de tours de manière à
obtenir un dosage contrôlé et
exact
❖ ❖ ❖ ❖ ❖ Déterminer le liquide dosé
selon le volume ou le poids
3 Presser sur la touche CAL dans
le même mode (DISP Volume)
(l'affichage clignote)
4 Saisir le volume effectivement
dosé avec les touches
5 Mémoriser avec la touche CAL
❖ ❖ ❖ ❖ ❖
La pompe est calibrée et
retourne automatiquement à
la valeur préréglée
initialement
6 Mettre en route avec RUN/STOP
❖ ❖ ❖ ❖ ❖ En fonction des conditions
d'application, il peut être né-
cessaire de calibrer plusieurs fois.
MCP-Z Standard/ISMATEC SA/03.03.02/CB/GP
