RUN
STOP
a
PUMP
rpm
Flow rate
DISP
Time
Volume
MODE
PAUSE
Time
PROGRAM
b
TOTAL
CAL
c
d
e
12

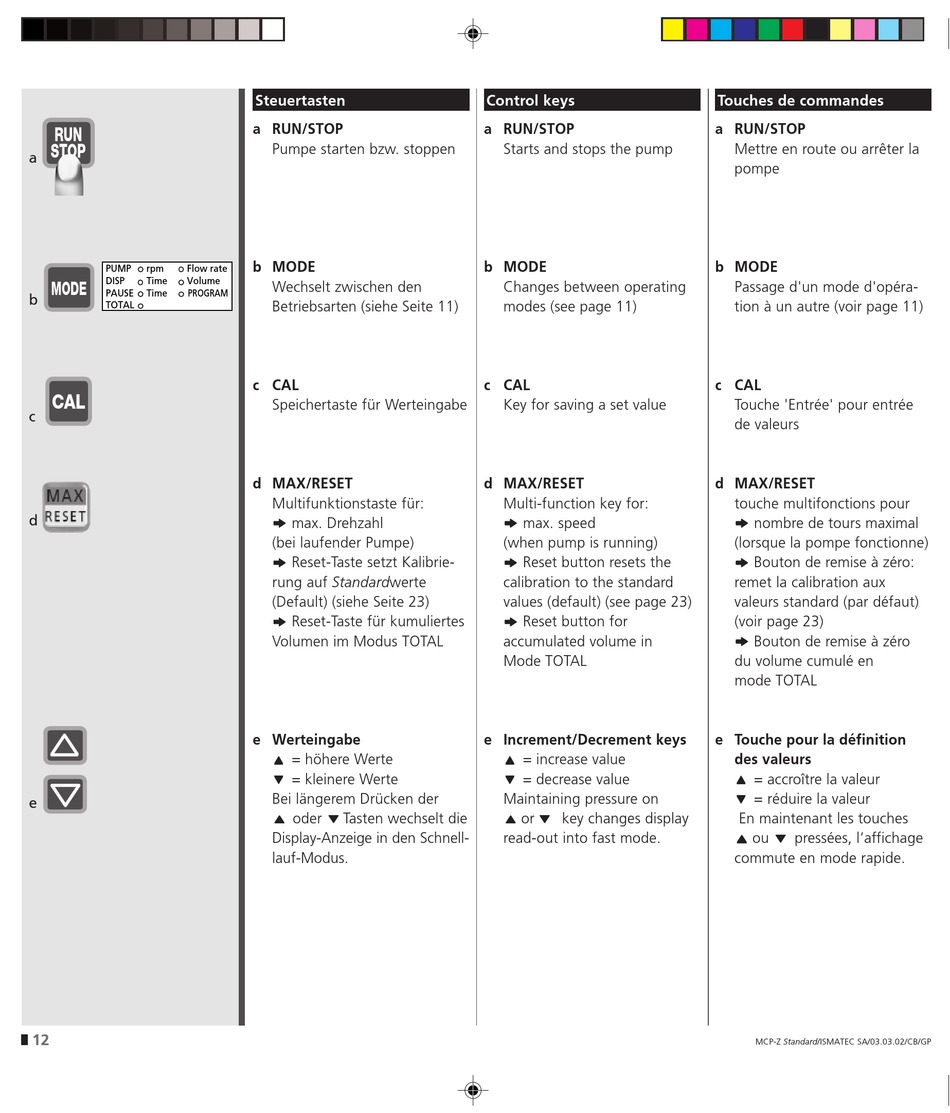

Steuertasten
a RUN/STOP
Pumpe starten bzw. stoppen
b MODE
Wechselt zwischen den
Betriebsarten (siehe Seite 11)
c CAL
Speichertaste für Werteingabe
d MAX/RESET
Multifunktionstaste für:
❖ ❖ ❖ ❖ ❖ max. Drehzahl
(bei laufender Pumpe)
❖ ❖ ❖ ❖ ❖ Reset-Taste setzt Kalibrie-
rung auf Standardwerte
(Default) (siehe Seite 23)
❖ ❖ ❖ ❖ ❖ Reset-Taste für kumuliertes
Volumen im Modus TOTAL
e Werteingabe
= höhere Werte
= kleinere Werte
Bei längerem Drücken der
oder
Tasten wechselt die
Display-Anzeige in den Schnell-
lauf-Modus.
Control keys
a RUN/STOP
Starts and stops the pump
b MODE
Changes between operating
modes (see page 11)
c CAL
Key for saving a set value
d MAX/RESET
Multi-function key for:
❖ ❖ ❖ ❖ ❖ max. speed
(when pump is running)
❖ ❖ ❖ ❖ ❖ Reset button resets the
calibration to the standard
values (default) (see page 23)
❖ ❖ ❖ ❖ ❖ Reset button for
accumulated volume in
Mode TOTAL
e Increment/Decrement keys
= increase value
= decrease value
Maintaining pressure on
or
key changes display
read-out into fast mode.
Touches de commandes
a RUN/STOP
Mettre en route ou arrêter la
pompe
b MODE
Passage d'un mode d'opéra-
tion à un autre (voir page 11)
c CAL
Touche 'Entrée' pour entrée
de valeurs
d MAX/RESET
touche multifonctions pour
❖ ❖ ❖ ❖ ❖ nombre de tours maximal
(lorsque la pompe fonctionne)
❖ ❖ ❖ ❖ ❖ Bouton de remise à zéro:
remet la calibration aux
valeurs standard (par défaut)
(voir page 23)
❖ ❖ ❖ ❖ ❖ Bouton de remise à zéro
du volume cumulé en
mode TOTAL
e Touche pour la définition
des valeurs
= accroître la valeur
= réduire la valeur
En maintenant les touches
ou
pressées, l'affichage
commute en mode rapide.
MCP-Z Standard/ISMATEC SA/03.03.02/CB/GP
