Volumendosierung In Einer Zeiteinheit; Fehlermeldung; Dispensing By Volume Within A Pre-Set Time - Ismatec MCP-Z Standard ISM 405 Betriebsanleitung

PUMP rpm Flow rate
DISP Time Volume
MODE PAUSE Time PROGRAM
1
TOTAL
PUMP rpm Flow rate
DISP Time Volume
PAUSE Time PROGRAM
MODE
2
TOTAL
PUMP rpm Flow rate
DISP Time Volume
MODE
3 PAUSE Time PROGRAM
TOTAL
RUN
4
STOP
PUMP rpm Flow rate
DISP Time Volume
a
PAUSE PROGRAM
Time
TOTAL
oder/or/ou
PUMP rpm Flow rate
DISP Time Volume
PAUSE Time PROGRAM
b
TOTAL
24

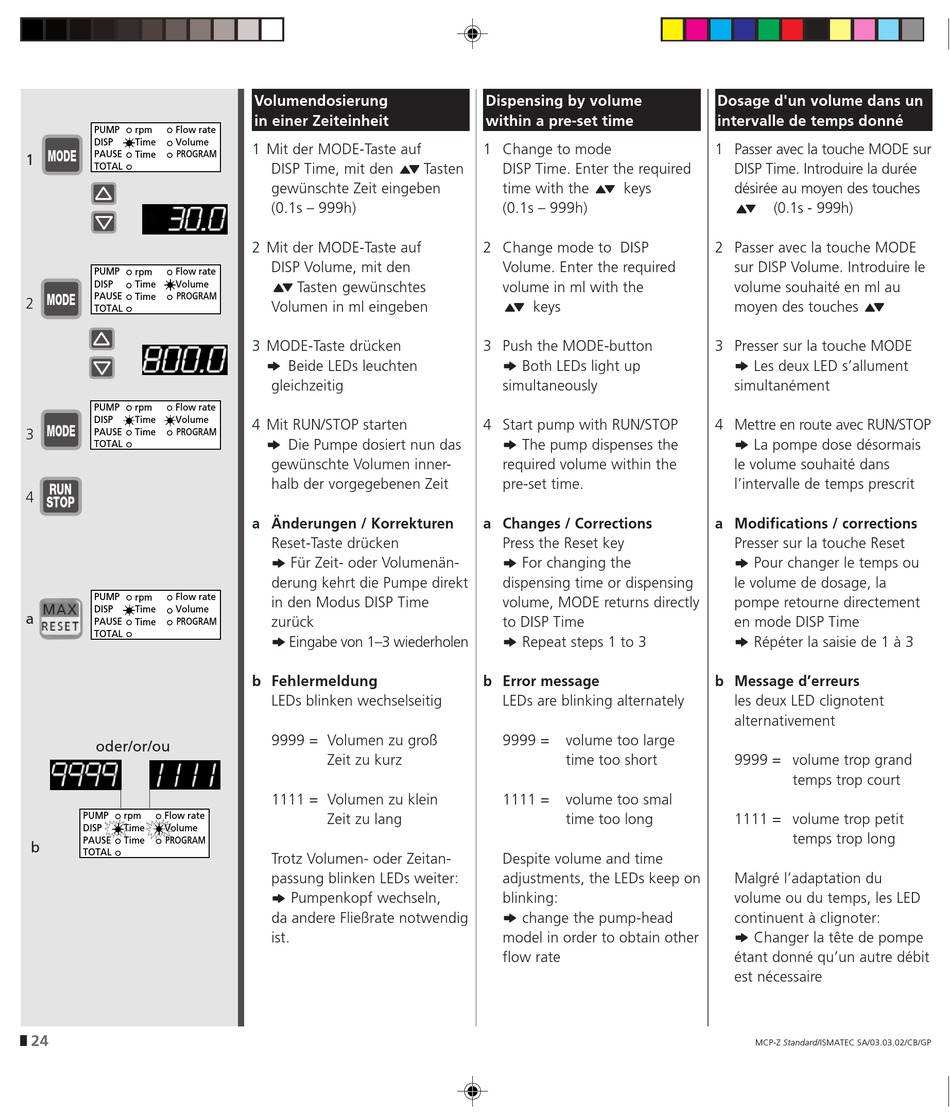

Volumendosierung
in einer Zeiteinheit
1 Mit der MODE-Taste auf
DISP Time, mit den Tasten
gewünschte Zeit eingeben
(0.1s – 999h)
2 Mit der MODE-Taste auf
DISP Volume, mit den
Tasten gewünschtes
Volumen in ml eingeben
3 MODE-Taste drücken
❖ ❖ ❖ ❖ ❖ Beide LEDs leuchten
gleichzeitig
4 Mit RUN/STOP starten
❖ ❖ ❖ ❖ ❖ Die Pumpe dosiert nun das
gewünschte Volumen inner-
halb der vorgegebenen Zeit
a Änderungen / Korrekturen
Reset-Taste drücken
❖ ❖ ❖ ❖ ❖ Für Zeit- oder Volumenän-
derung kehrt die Pumpe direkt
in den Modus DISP Time
zurück
❖¤Eingabe von 1–3 wiederholen ❖¤ ❖¤
❖¤ ❖¤
b Fehlermeldung
LEDs blinken wechselseitig
9999 = Volumen zu groß
Zeit zu kurz
1111 = Volumen zu klein
Zeit zu lang
Trotz Volumen- oder Zeitan-
passung blinken LEDs weiter:
❖ ❖ ❖ ❖ ❖ Pumpenkopf wechseln,
da andere Fließrate notwendig
ist.
Dispensing by volume
within a pre-set time
1 Change to mode
DISP Time. Enter the required
time with the keys
(0.1s – 999h)
2 Change mode to DISP
Volume. Enter the required
volume in ml with the
keys
3 Push the MODE-button
❖ ❖ ❖ ❖ ❖ Both LEDs light up
simultaneously
4 Start pump with RUN/STOP
❖ ❖ ❖ ❖ ❖ The pump dispenses the
required volume within the
pre-set time.
a Changes / Corrections
Press the Reset key
❖ ❖ ❖ ❖ ❖ For changing the
dispensing time or dispensing
volume, MODE returns directly
to DISP Time
❖ ❖ ❖ ❖ ❖ Repeat steps 1 to 3
b Error message
LEDs are blinking alternately
9999 = volume too large
time too short
1111 = volume too smal
time too long
Despite volume and time
adjustments, the LEDs keep on
blinking:
❖ ❖ ❖ ❖ ❖ change the pump-head
model in order to obtain other
flow rate
Dosage d'un volume dans un
intervalle de temps donné
1 Passer avec la touche MODE sur
DISP Time. Introduire la durée
désirée au moyen des touches
(0.1s - 999h)
2 Passer avec la touche MODE
sur DISP Volume. Introduire le
volume souhaité en ml au
moyen des touches
3 Presser sur la touche MODE
❖ ❖ ❖ ❖ ❖ Les deux LED s'allument
simultanément
4 Mettre en route avec RUN/STOP
❖ ❖ ❖ ❖ ❖ La pompe dose désormais
le volume souhaité dans
l'intervalle de temps prescrit
a Modifications / corrections
Presser sur la touche Reset
❖ ❖ ❖ ❖ ❖ Pour changer le temps ou
le volume de dosage, la
pompe retourne directement
en mode DISP Time
❖ ❖ ❖ ❖ ❖ Répéter la saisie de 1 à 3
b Message d'erreurs
les deux LED clignotent
alternativement
9999 = volume trop grand
temps trop court
1111 = volume trop petit
temps trop long
Malgré l'adaptation du
volume ou du temps, les LED
continuent à clignoter:
❖ ❖ ❖ ❖ ❖ Changer la tête de pompe
étant donné qu'un autre débit
est nécessaire
MCP-Z Standard/ISMATEC SA/03.03.02/CB/GP
