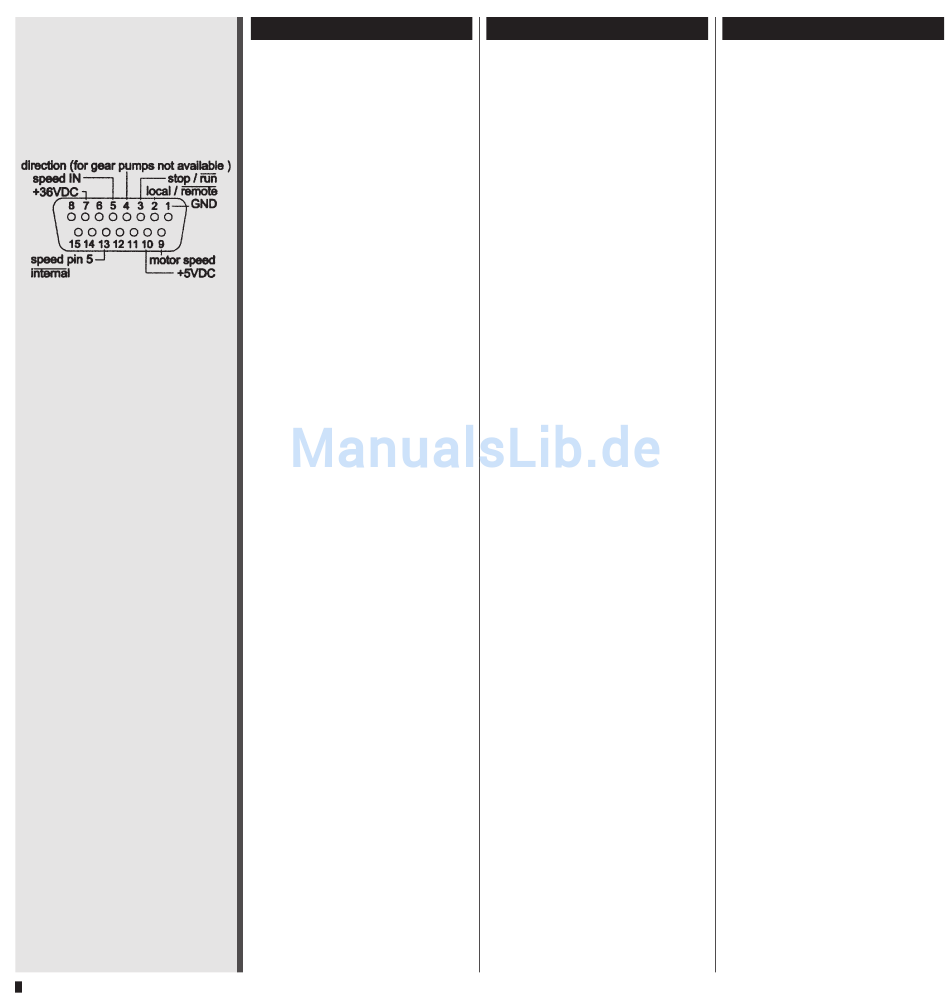

Digitale Eingänge (TTL-Pegel)
Digital inputs (TTL-level)
Entrées numériques (niveau TTL)
Pin 2, local / remote
Pin 3, stop / run
Pin 13, speed IN
Analoge Eingänge
Analog inputs
Entrées analogiques
Pin 5, speed IN
0–5 V / 0–10 V
DC DC
0–20 mA / 4–20 mA
Analog-Ausgang
Analog output
Sortie analogique
Pin 9, motor speed
0–10 V / 0–12 kHz
DC
32

Analogschnittstelle

Pin 1, GND (Masse)
Bezugspotential für alle anderen
Eingänge.
Pin 2, local / remote
Für Umschaltung zwischen
manueller Bedienung und der
Analogschnittstelle. Zur Aktivie-
rung der Analog-Schnittstelle
muss Pin 2 mit Pin 1 (GND)
verbunden werden.
Pin 3, stop / run
Im Remote-Betrieb (Pin 2 auf
GND) startet die Pumpe bei
Verbindung mit Pin 1 (GND)
Pin 5, speed IN
Für externe Drehzahlsteuerung
(0–5V, 0–10V, 0–20mA, 4–20mA)
Wahlmöglichkeit mittels DIP-
Switch im Geräteinnern (siehe
Seite 34)
Pin 7, +36V
DC
Es stehen ca. +36 V zur
DC
Verfügung (max. Strom 1A).

Analog interface

Pin 1, GND (ground)
Reference potential for all other
inputs
Pin 2, local / remote
For changing between manual
control and analog interface. For
activating the analog interface,
pin 2 must be connected with pin
1 (GND).
Pin 3, stop / run
In remote operation (pin 2 to
GND) the pump starts when
connected to pin 1 (GND)
Pin 5, speed IN
For external speed control
(0–5V, 0–10V, 0–20mA, 4–20mA)
Alternatives by means of DIP
switches inside the pump (see
page 34)
Pin 7, +36V
DC
About +36 V are available
DC
(max. current 1A).

Interface analogique

Pin 1, GND (masse)
Potentiel de référence pour
toutes les autres entrées
Pin 2, local / remote
Pour commuter du service
manuel à l'interface analogique.
Pour activer l'interface analo-
gique, le pin 2 doit être connecté
au pin 1 (GND).
Pin 3, stop / run
En exploitation à distance (pin 2
sur GND), la pompe se met en
route dès qu'elle est connectée
au pin 1 (GND)
Pin 5, speed IN
Pour la commande externe du
nombre de tours (0–5V, 0–10V,
0–20mA, 4–20mA). Possibilité de
sélection avec le DIP-switch à
l'intérieur de l'appareil (v.p. 34)
Pin 7, +36V
DC
Environ +36 V sont à dispo-
DC
sition (courant maximal 1A)
