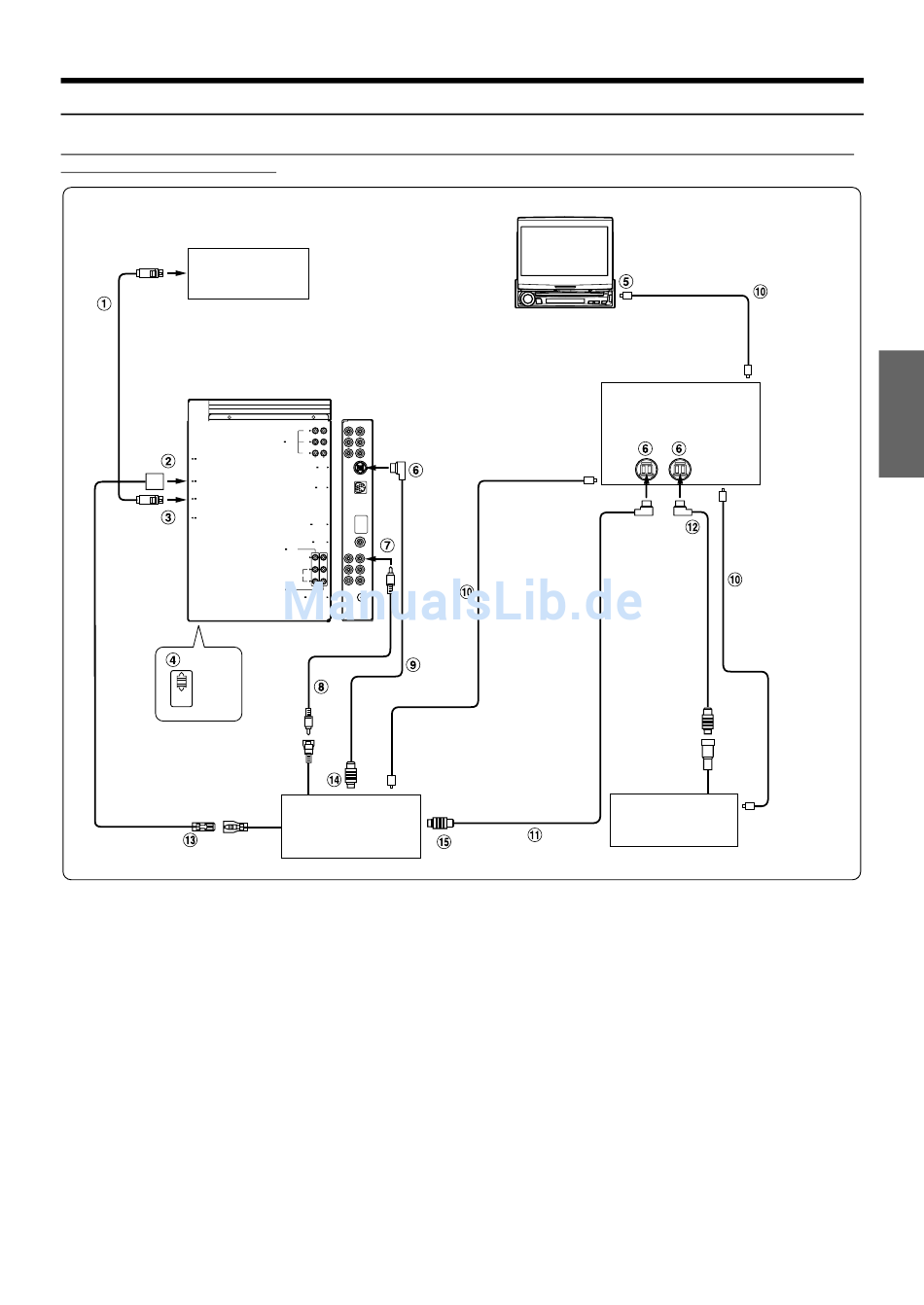

Systembeispiel
Bei Anschluss eines Ai-NET-kompatiblen Klangprozessors (mit optischen Digitalanschlüssen), Navigationssystems,
DVD-Players und CD-Wechslers
NVE-N077PS/NVE-N099P
Navigationssystem
(separat erhältlich)
IVA-D310R/IVA-D310RB
Tuner
POWER SUPPLY
REMOTE IN / OUT
NAVIGATION IN
DISPLAY OUT
EQ/DIV
NORM
(Weiß/Braun)
(Weiß/Braun)
FERNBEDIENUNGS-
FERNBEDIENU
AUSGANG (AUX 1)
-NGSEINGANG
• Bei Anschluss eines Gerät über eine optische Digitalverbindung muss dieses Gerät entsprechend eingestellt werden. Lesen Sie „Aktivierung des
Digitalausgangs" (Seite 36) und setzen Sie die Option auf ON. Lesen Sie danach „Aktivierung des optischen Digitalausgangs für einen externen
Klangprozessor" (Seite 36) und wählen Sie die korrekte Einstellung.
• * Bei Anschluss des PXA-H510:
- Verbinden Sie den optischen Digitaleingang mit dem DVD-Player.
- Der IVA-D310R/IVA-D310RB und der DVA-5205P oder DVA-5210 können bei Verwendung des optischen Digitalanschlusses nicht
gleichzeitig angeschlossen werden.
• Wenn das NVE-N055PS als Navigationssystem angeschlossen wird, verwenden Sie das RGB-Konversionskabel KCE-030N (separat erhältlich).
Bitte beobachten Sie das Folgende, wenn Sie ein optisches Kabel verwenden.
• Wickeln Sie das optisches Kabel auf keinen geringeren als einen 30mm-Radius auf.
• Platzieren Sie keinerlei Objekte auf dem optisches Kabel.
SUBW.
PRE IN/OUT
REAR
FRONT
Ai-NET
EXT.OUT
Ai-NET-
AV SELECTOR
Kabel
CAMERA IN
AUX OUT
VIDEO
L
AUDIO
R
AUX IN
RADIO ANTENNA IN
Optisches Kabel
(Gelb)
DVD-Videoplayer
(Ai-NET) (DVA-5210 usw.)
(separat erhältlich)
IVA-D310R/IVA-D310RB Monitor
*Optischer Digitaleingang
(für Audiodeck)
Klangprozessor
(Ai-NET mit optischen
Digitalanschlüssen)
(separat erhältlich)
Optischer
Digitaleingang
(für DVD-
Player)
Ai-NET-Kabel
CD-Wechsler (Ai-
Ai-NET-Kabel
NET) (separat
erhältlich)
**Nur einen CD-Wechsler mit optischem Digitalausgang anschließen
Optisches
Kabel
Optischer
Digitaleingang
(für Wechsler)
**Optisches
Kabel
77
-DE
