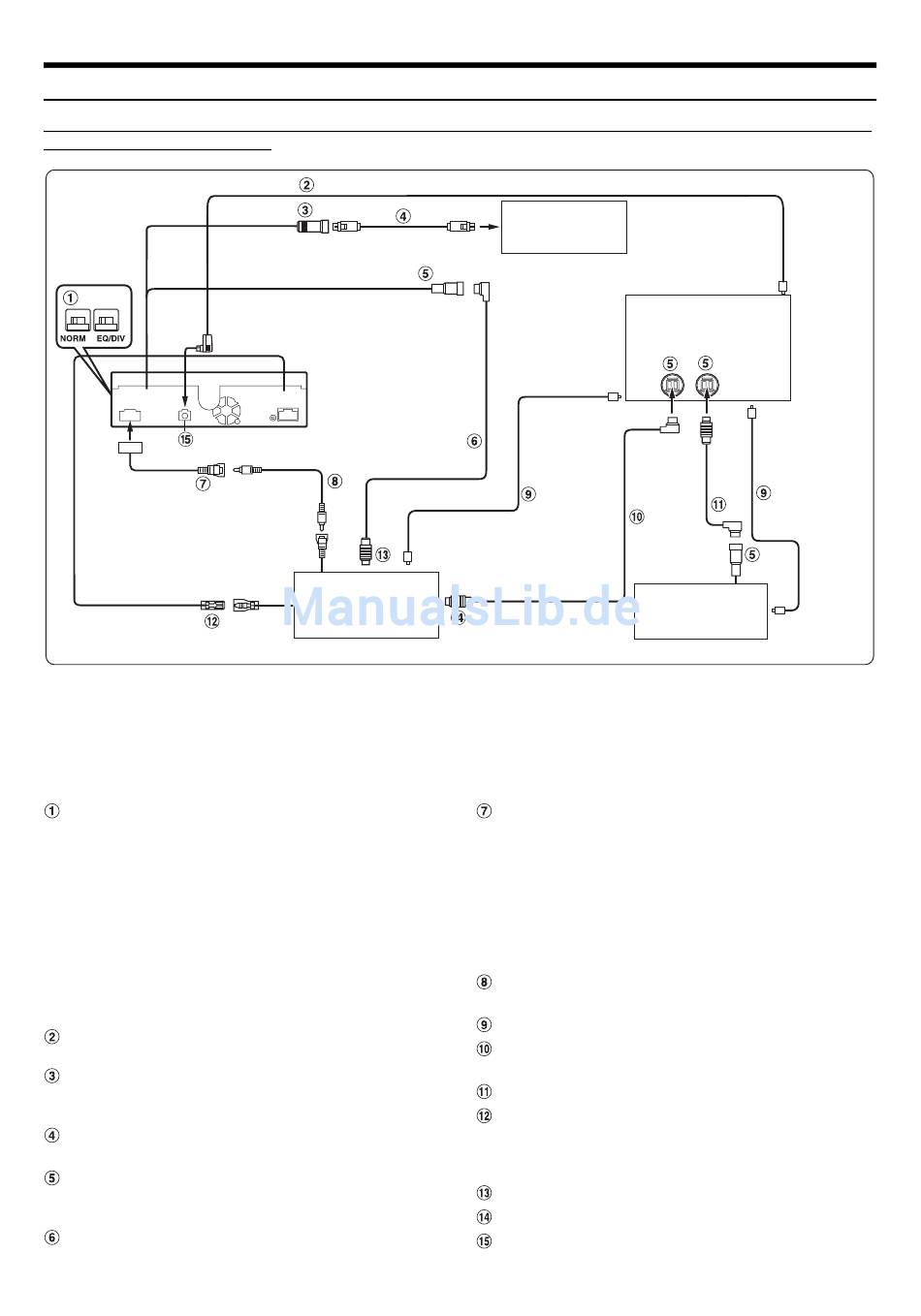

Systembeispiel

Bei Anschluss eines Ai-NET-kompatiblen Soundprozessors (mit optischen Digitalanschlüssen), Navigationssystems,
DVD-Players und CD-Wechslers.
(Weiß/Braun)
(Weiß/Braun)
REMOTE OUT
• Bei Anschluss eines Geräts über eine optische Digitalverbindung muss dieses Gerät entsprechend eingestellt werden. Siehe „Aktivierung des
Digitalausgangs" (Seite 46).
Beachten Sie Folgendes, wenn Sie ein optisches Kabel verwenden.
• Wickeln Sie das optisches Kabel auf keinen geringeren als einen 30-mm-Radius auf.
• Platzieren Sie keinerlei Objekte auf dem optischen Kabel.
• Das optische Kabel darf nicht stark gebogen oder gar geknickt werden.
System-Schalter
Wenn ein Equalizer oder eine Frequenzweiche mit Ai-NET-
Funktion angeschlossen wird, stellen Sie die zwei Schalter
auf EQ/DIV. Wenn kein solches Gerät angeschlossen wird,
lassen Sie den Schalter auf NORM eingestellt.
Zur Wahl der NORM-Position schieben Sie beide Schalter
nach links.
Zur Wahl der EQ/DIV-Position schieben Sie beide Schalter
nach rechts.
(Wenn man von vorn auf das Bedienteil blickt.)
• Die beiden Schalter dürfen keinesfalls in unterschiedlichen
Stellungen sein.
• Vor Ändern der Schalterstellung unbedingt das Gerät ausschalten!
Optisches Digitalkabel (KWE-610A) (separat
erhältlich)
RGB-Eingangsanschluss (Schwarz)
Wird mit dem RGB-Ausgang am Navigationssystem
verbunden.
RGB-Kabel (im Lieferumfang des
Navigationssystems)
Ai-NET-Anschluss
Wird mit dem Aus- bzw. Eingangsanschluss des anderen
Ai-NET-Geräts verbunden.
Ai-NET-Kabel (im Lieferumfang des DVD-Video-
Players)
90
-DE
(Gelb)
(Gelb)
DVD-Video-Player
(Ai-NET)
(DVA-5210 usw.)
REMOTE IN
(separat erhältlich)
Optisches Digitalkabel (KWE-610A)
Navigationssystem
(separat erhältlich)
NVE-N099P etc.
Ai-NET-
Kabel
Optischer
Digitaleingang
(für DVD-
Player)
Optisches Kabel
Ai-NET-Kabel
*Nur einen CD-Wechsler mit optischem Digitalausgang anschließen
Cinch-Buchsen für Videoeingang/Kameraeingang
(AUX/CAMERA IN) (Gelb)
Eingang für AUX-Video oder für Anschluss einer
Rückfahrkamera über die Cinch-Ausgangsbuchse.
• Bei Verwendung dieser Buchse als normalen AUX-
Videoeingangsanschluss nehmen Sie eine andere Einstellung als
„AUX" unter „Einstellen des Rückfahrkamera-Eingangs" (Seite 44)
vor und setzen Sie „AUX1 IN" auf ON unter „Einstellen des AUX-
Modus".
Cinch-Anschlusskabel (im Lieferumfang des DVD-
Video-Players)
Optisches Kabel (separat erhältlich)
Ai-NET-Kabel (im Lieferumfang des
Soundprozessors)
Ai-NET-Kabel (im Lieferumfang des CD-Wechslers)
Fernbedienungs-Ausgangskabel (Weiß/Braun)
Wird mit dem Fernbedienungs-Eingangskabel verbunden.
Über dieses Kabel werden die Steuersignale der
Fernbedienung ausgegeben.
An Ai-NET-Anschluss (Grau)
An Ai-NET-Anschluss (Schwarz)
Digitalausgang (Optisch)
Optischer
Digitaleingang (für
Hauptgerät)
Soundprozessor (Ai-NET mit
optischen
Digitalanschlüssen) (separat
erhältlich)
Optischer
Digitaleingang
(für Wechsler)
Ai-NET-
Kabel
*Optisches Kabel
CD-Wechsler (Ai-NET)
(separat erhältlich)
