Einbau
Einbau des Monitors
Einbauort
Bei der Bestimmung des Einbauorts sicherstellen, dass Aus- und
Einfahren des Displays am gewählten Ort den Fahrer nicht behindert
(beim Schalten u. dgl.).
• Das Gerät innerhalb eines Winkels von 30 Grad von der
Horizontalen einbauen.
• Werkseitig ist der Monitor auf einen Winkel von 90 Grad eingestellt.
Je nach Innenraum des Fahrzeugs berührt der Monitor
möglicherweise das Armaturenbrett, wenn Sie ihn öffnen. Sie können
den Winkel des Monitors einstellen und speichern, so dass er beim
Öffnen nicht mehr das Armaturenbrett berührt. Näheres zum
Einstellen des Monitors finden Sie unter „Einstellen des Monitor-
Betrachtungswinkels" auf Seite 11.
Auch wenn die Fahrzeugbatterie abgeklemmt wird, bleibt der Winkel
des Monitors gespeichert.

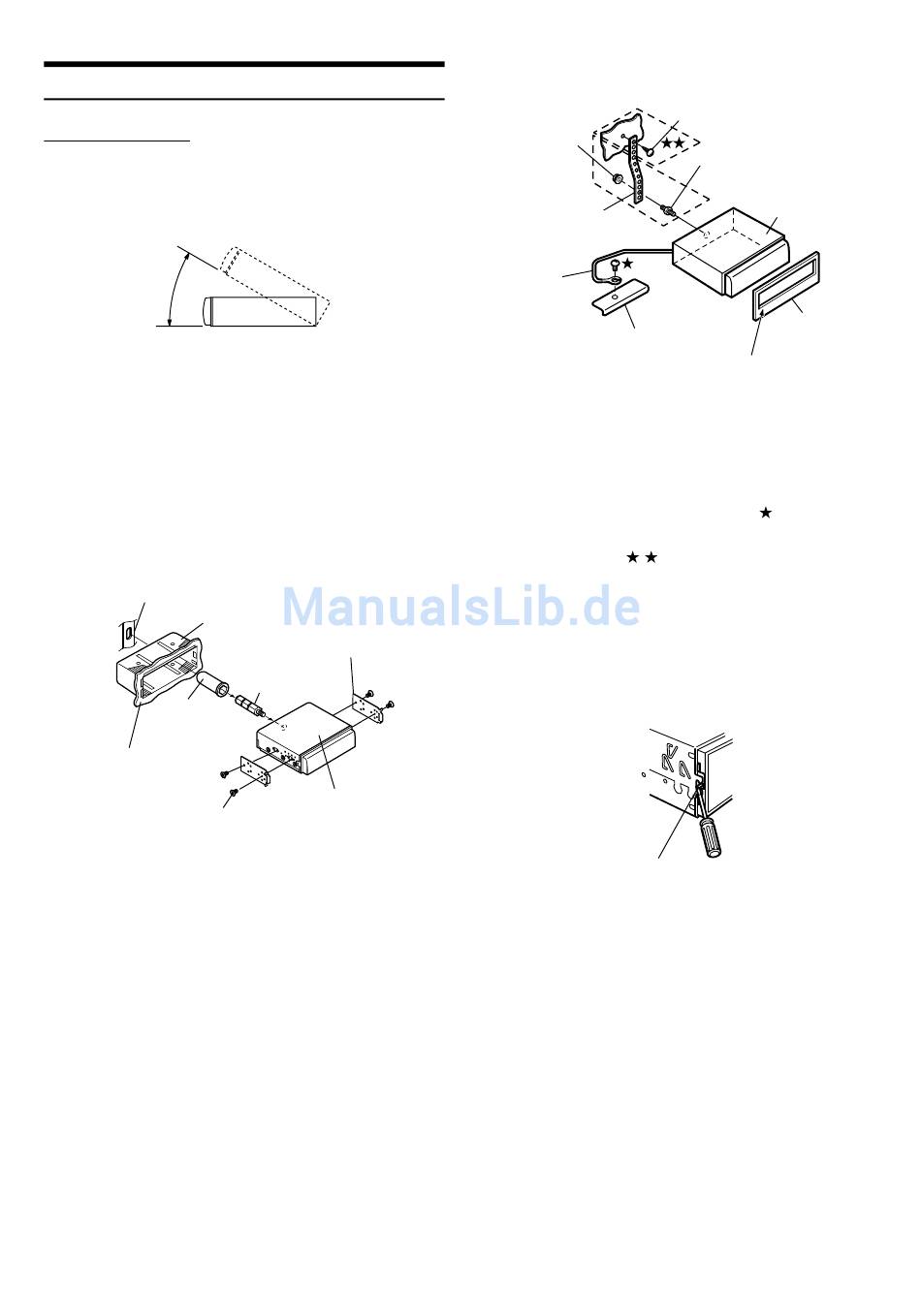

1
Einbaurahmen
Stützhalterung
(im Lieferumfang)
Gummikappe
(im Lieferumfang)
Armaturenbrett
Senkkopfschrauben
(M4 × 3) (mitgeliefert)
Schieben Sie den Einbaurahmen in das Armaturenbrett.
Befestigen Sie die mitgelieferten Halterungen am Monitor.
• Verwenden Sie stets nur die mitgelieferten Senkkopfschrauben
(M4 × 3) zum Installieren des Monitors.
Falls Sie eine andere Schraube zum Einbau des Monitors
verwenden, besteht Gefahr von Defekten.
72
-DE
Einbauhalterung
(im Lieferumfang)
Sechskantschraube
(im Lieferumfang)
IVA-D310R/
IVA-D310RB
2
Sechskantmutter
(M5)
Befestigungsstrebe
Massekabel
Chassis
Der breitere Rand muss nach unten weisen.
Falls das Fahrzeug eine Stützhalterung aufweist, bringen
Sie die lange Sechskantschraube an der Rückseite des IVA-
D310R/IVA-D310RB an und decken Sie mit der
Gummikappe ab. Bei einem Fahrzeug ohne Stützhalterung
muss das Gerät mit Hilfe einer Befestigungsstrebe (nicht im
Lieferumfang) hinten abgestützt werden. Legen Sie das
Massekabel des Geräts mit Hilfe einer bereits am Chassis
des Fahrzeugs vorhandenen Schraube (
blanken Kontaktstelle an Masse.
• Als Schraube (mit
Einbauort geeignete Schraube verwenden.
Verbinden Sie die einzelnen, von Verstärker, Equalizer usw.
kommenden Eingangskabel mit den aus dem IVA-D310R/
IVA-D310RB geführten Ausgangskabeln. Schließen Sie alle
anderen Kabel den Angaben im Abschnitt „Anschlüsse"
gemäß an dieses Gerät an.
3
Verriegelungsstift
Schieben Sie den IVA-D310R/IVA-D310RB in das
Armaturenbrett. Vergewissern Sie sich nach Hineinschieben
des Geräts, dass alle Verriegelungsstifte voll nach unten
eingerastet sind. Hierzu das Gerät kräftig hineindrücken
und dabei die Verriegelungsstifte mit einem kleinen
Schraubendreher nach unten drücken. Hierdurch wird
sichergestellt, dass das Gerät vorschriftsmäßig arretiert ist
und nicht aus dem Armaturenbrett rutschen kann.
Installieren Sie den mitgelieferten Frontrahmen.
Ausbau
1. Drücken Sie die Verriegelungsstifte mit Hilfe eines
kleinen Schraubendrehers (oder eines ähnlichen
Werkzeugs) nach oben (siehe Einbau, Schritt 3). Nach
Entriegeln eines Stifts ziehen Sie leicht am Gerät, um
zu vermeiden, dass der Stift beim Entriegeln des
nächsten Stiftes wieder einrastet.
2. Ziehen Sie das Gerät heraus, wobei Sie darauf achten,
dass es entriegelt bleibt.
Schraube
Stiftschraube
IVA-D310R/
IVA-D310RB
Frontrahmen
(im Lieferumfang)
) an einer
markiert) eine für den gewählten
