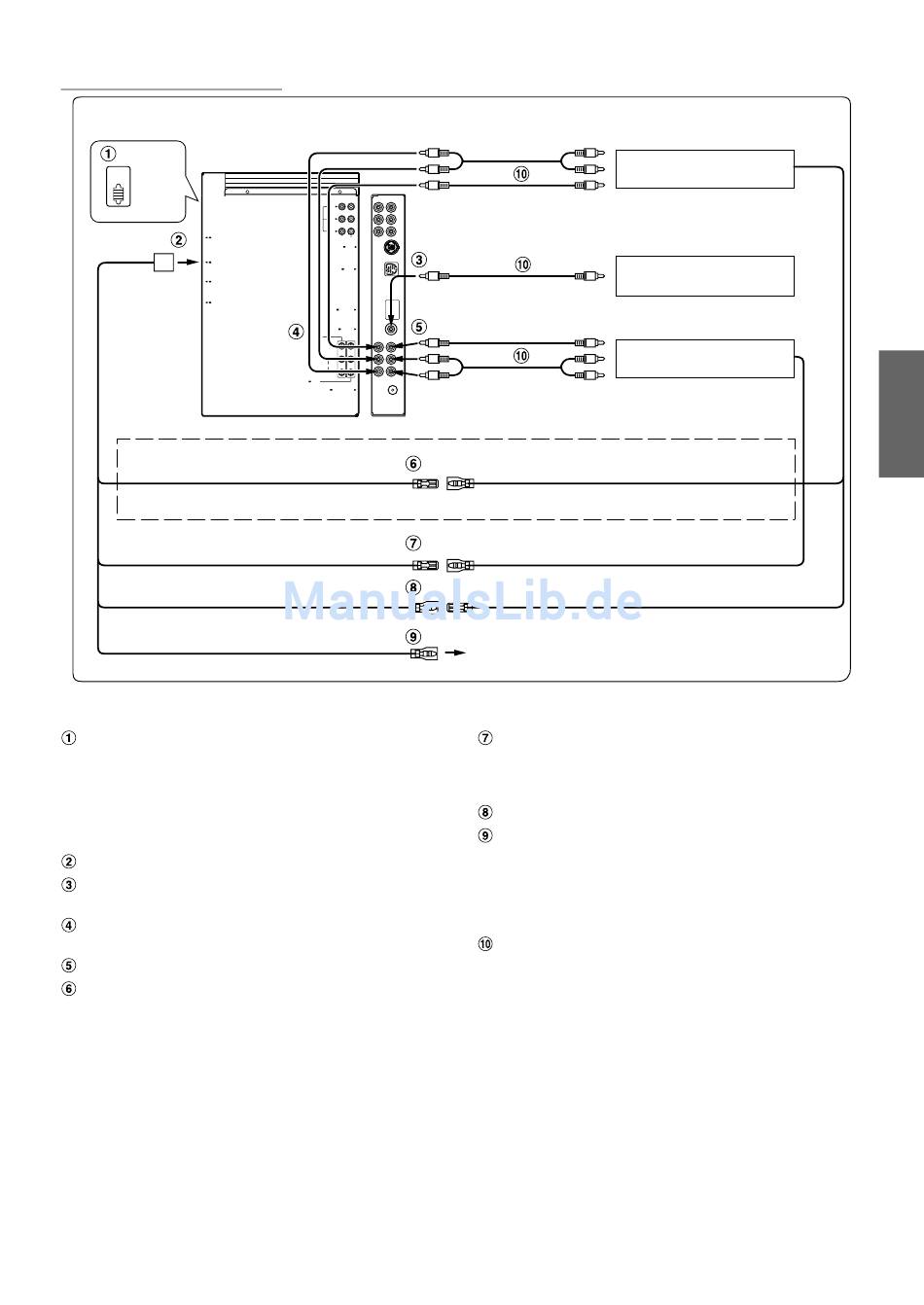

Beim Anschluss externer Geräte
IVA-D310R/IVA-D310RB
Tuner
EQ/DIV
NORM
POWER SUPPLY
REMOTE IN / OUT
NAVIGATION IN
DISPLAY OUT
(Weiß/Rosa)
* Dieses Kabel mit dem Fondmonitor (kompatibel mit Berührungsbildschirm) verbinden.
(Weiß/Braun)
(Weiß/Braun)
(Orange/Weiß)
System-Schalter
Wenn ein Equalizer oder eine Frequenzweiche mit Ai-NET-
Funktion angeschlossen wird, stellen Sie diesen Schalter
auf EQ/DIV. Wenn kein solches Gerät angeschlossen wird,
lassen Sie den Schalter auf NORM eingestellt.
• Vor Ändern der Schalterstellung unbedingt das Gerät
ausschalten!
Fernbedienungs-Ein- /Ausgang
KAMERA-Eingang
Für den Anschluss einer Rückfahrkamera.
AUX-Video- /Audioausgang
Für den Anschluss eines optionalen Monitors usw.
AUX-Video- /Audioeingang
Monitorsteuerkabel (Weiß/Rosa)
Verbinden Sie dieses Kabel mit dem Monitorsteuerkabel
des Fondmonitors (kompatibel mit Berührungsbildschirm).
SUBW.
PRE IN/OUT
REAR
FRONT
Ai-NET
EXT.OUT
AV SELECTOR
CAMERA IN
AUX OUT
VIDEO
(MONO)
L
AUDIO
R
AUX IN
RADIO ANTENNA IN
M.CONT
FERNBEDIENUNGSAUSGANG
FERNBEDIENUNGSAUSGANG
RÜCKWÄRTSGANG
An Audioeingang
Fondmonitor
(separat erhältlich)
An Videoeingang
An Videoausgang
An Videoausgang
TV-Tuner oder Videorecorder
(separat erhältlich)
An Audioeingang
M.CONT
(Weiß/Rosa)
FERNBEDIENUNGSAUSGANG
FERNBEDIENUNGSAUSGANG
Wird nur bei Ausstattung mit einer Rückfahrkamera
beschaltet.
Fernbedienungs-Ausgangskabel (Weiß/Braun)
Wird mit dem Fernbedienungs-Eingangskabel verbunden.
Über dieses Kabel werden die Steuersignale der
Fernbedienung ausgegeben.
Fernbedienungs-Eingangskabel (Weiß/Braun)
Rückwärtsgangkabel (Orange/Weiß)
Verbinden Sie das Kabel mit dem Pluskabel des
Rückfahrscheinwerfers, der beim Einlegen des
Rückwärtsgang (R) aufleuchtet.
Blendet das Bild der Rückfahrkamera ein. Diese Funktion ist
mit dem Rückwärtsgang (R) des Fahrzeugs gekoppelt.
Cinch-Anschlusskabel (separat erhältlich)
Rückfahrkamera
(separat erhältlich)
(Weiß/Braun)
(Weiß/Braun)
