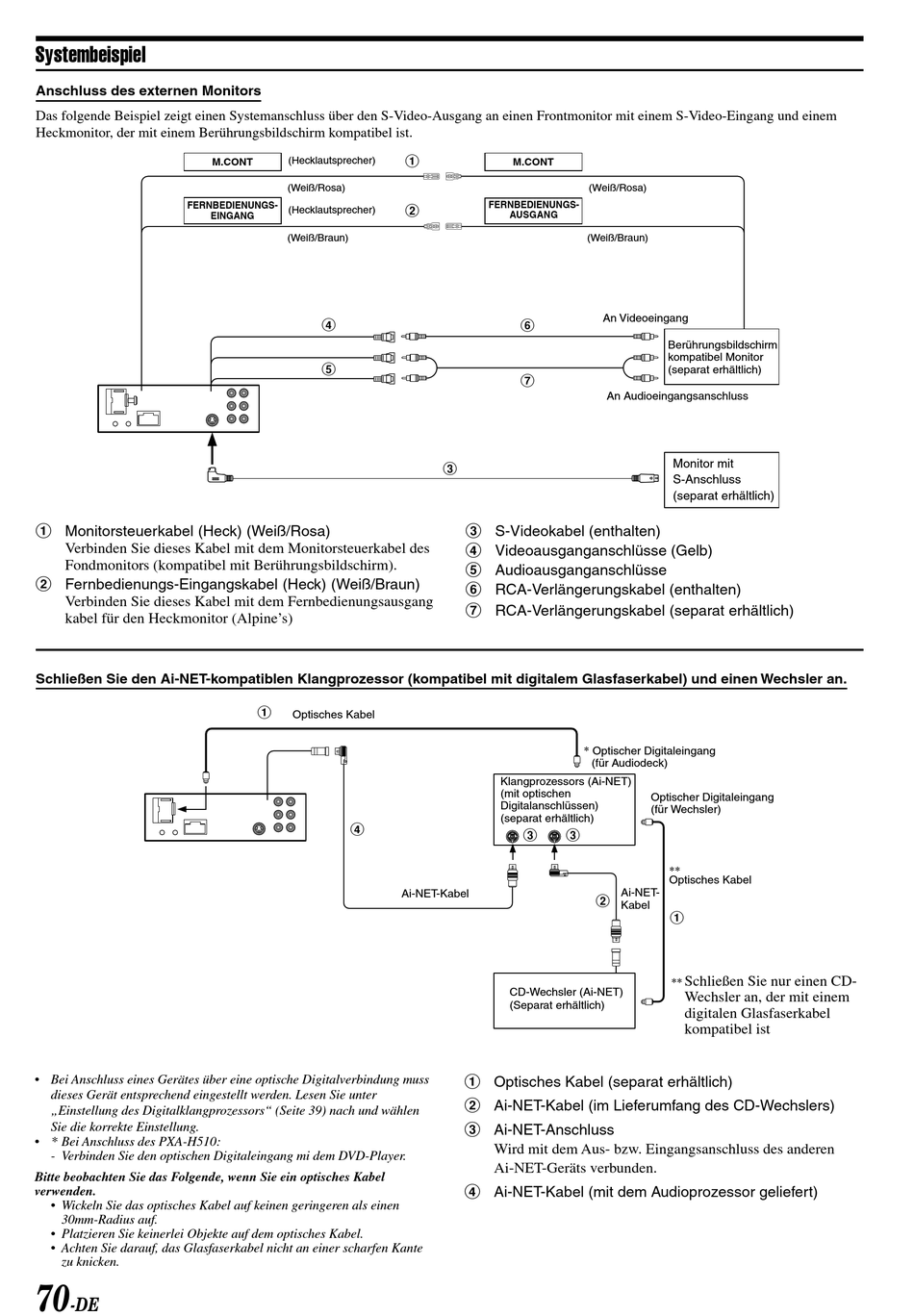

Systembeispiel
Anschluss des externen Monitors
Das folgende Beispiel zeigt einen Systemanschluss über den S-Video-Ausgang an einen Frontmonitor mit einem S-Video-Eingang und einem
Heckmonitor, der mit einem Berührungsbildschirm kompatibel ist.
FERNBEDIENUNGS-
1 Monitorsteuerkabel (Heck) (Weiß/Rosa)
Verbinden Sie dieses Kabel mit dem Monitorsteuerkabel des
Fondmonitors (kompatibel mit Berührungsbildschirm).
2 Fernbedienungs-Eingangskabel (Heck) (Weiß/Braun)
Verbinden Sie dieses Kabel mit dem Fernbedienungsausgang
kabel für den Heckmonitor (Alpine's)
Schließen Sie den Ai-NET-kompatiblen Klangprozessor (kompatibel mit digitalem Glasfaserkabel) und einen Wechsler an.
• Bei Anschluss eines Gerätes über eine optische Digitalverbindung muss
dieses Gerät entsprechend eingestellt werden. Lesen Sie unter
„Einstellung des Digitalklangprozessors" (Seite 39) nach und wählen
Sie die korrekte Einstellung.
• * Bei Anschluss des PXA-H510:
- Verbinden Sie den optischen Digitaleingang mi dem DVD-Player.
Bitte beobachten Sie das Folgende, wenn Sie ein optisches Kabel
verwenden.
• Wickeln Sie das optisches Kabel auf keinen geringeren als einen
30mm-Radius auf.
• Platzieren Sie keinerlei Objekte auf dem optisches Kabel.
• Achten Sie darauf, das Glasfaserkabel nicht an einer scharfen Kante
zu knicken.
70
-DE
(Hecklautsprecher)
M.CONT
(Weiß/Rosa)
(Hecklautsprecher)
EINGANG
(Weiß/Braun)
4
5
1
Optisches Kabel
4
1
M.CONT
FERNBEDIENUNGS-
2
AUSGANG
6
7
3
3 S-Videokabel (enthalten)
4 Videoausganganschlüsse (Gelb)
5 Audioausganganschlüsse
6 RCA-Verlängerungskabel (enthalten)
7 RCA-Verlängerungskabel (separat erhältlich)
Klangprozessors (Ai-NET)
(mit optischen
Digitalanschlüssen)
(separat erhältlich)
3
3
Ai-NET-Kabel
CD-Wechsler (Ai-NET)
(Separat erhältlich)
1 Optisches Kabel (separat erhältlich)
2 Ai-NET-Kabel (im Lieferumfang des CD-Wechslers)
3 Ai-NET-Anschluss
Wird mit dem Aus- bzw. Eingangsanschluss des anderen
Ai-NET-Geräts verbunden.
4 Ai-NET-Kabel (mit dem Audioprozessor geliefert)
(Weiß/Rosa)
(Weiß/Braun)
An Videoeingang
Berührungsbildschirm
kompatibel Monitor
(separat erhältlich)
An Audioeingangsanschluss
Monitor mit
S-Anschluss
(separat erhältlich)
* Optischer Digitaleingang
(für Audiodeck)
Optischer Digitaleingang
(für Wechsler)
**
Optisches Kabel
Ai-NET-
2
Kabel
1
Schließen Sie nur einen CD-
**
Wechsler an, der mit einem
digitalen Glasfaserkabel
kompatibel ist
