Anschluss der Handbremsleitung
Falls erforderlich, einen Klemmanschluss zum Anschluss des Feststellbremskabels usw. verwenden.
1
Fahrzeugkabel

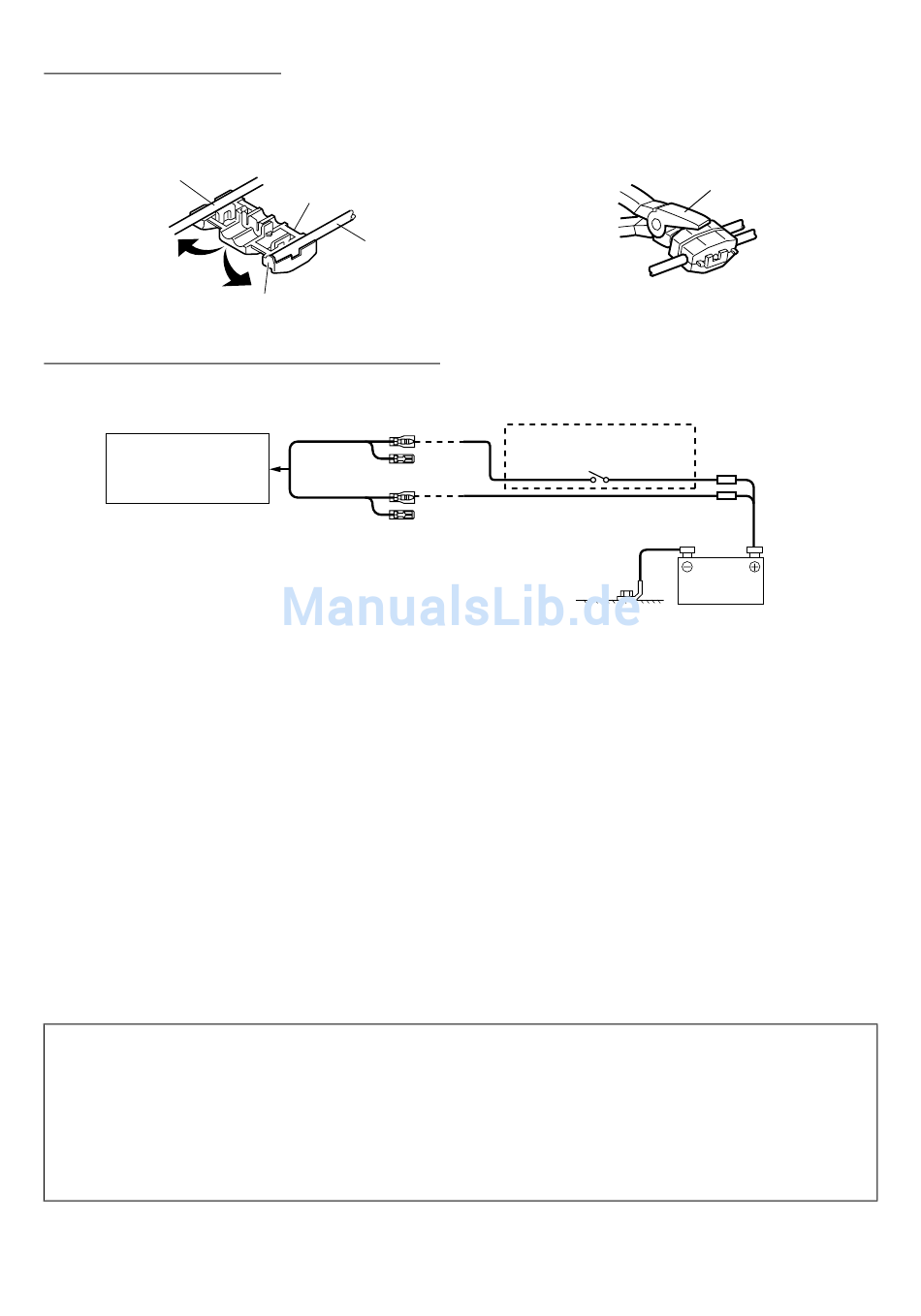

Anschlussschema für SPST-Schalter (separat erhältlich)
(Falls keine ACC-Spannungsversorgung vorhanden ist)
IVA-D310R/IVA-D310RB
(Monitor und Tuner)
• Wenn Ihr Fahrzeug keine ACC-Spannungsversorgung bietet, schließen Sie das Gerät über einen separat zu beschaffenden SPST-Schalter (Single-
Pole, Single-Throw) und über eine separat zu beschaffenden Sicherung an.
• Das Diagramm und der oben angegebene Ampere-Wert der Sicherung beziehen sich auf den Fall, dass der IVA-D310R/IVA-D310RB allein
verwendet wird.
• Wenn das Zuleitungskabel für geschaltete Spannungsversorgung (Zündung) direkt mit dem Pluspol (+) der Batterie verbunden ist, zieht der IVA-
D310R/IVA-D310RB auch im ausgeschalteten Zustand Strom (einige hundert Milliampere), was ein Entladen der Batterie zur Folge haben kann.
Zur Verhütung von Störeinstreungen.
• Achten Sie beim Einbau darauf, dass das Gerät und die Anschluss- und Verbindungskabel mindestens 10 cm vom nächsten
Kabelbaum des Fahrzeugs entfernt sind.
• Verlegen Sie das Batterie-Zuleitungskabel so weit wie möglich entfernt von anderen Kabeln.
• Legen Sie das Massekabel gut an einem blanken Punkt des Fahrzeugchassis an Masse (ggf. Lack, Schmutz oder Fett an der
betreffenden Stelle entfernen).
• Wenn Sie ein optionales Entstörfilter verwenden, schalten Sie dieses so weit wie möglich vom Gerät entfernt in das Netz. Ihr
Alpine-Fachhändler hält eine Reihe wirkungsvoller Entstörfilter bereit und berät Sie gerne.
• Sollten Sie bezüglich der Entstörung Ihres Fahrzeugs weitere Fragen haben, wenden Sie sich bitte an Ihren Fachhändler.
74
-DE
Quetschklemme
MonitorKabel
Anschlag
ACC
(Rot)
BATTERIE
(Gelb)
2
SPST-Schalter (Option)
Zange
SICHERUNG
(5A) (Option)
SICHERUNG
(20A) (Option)
Batterie
