< JAPANISCHES FAHRZEUG >
Einbau in der Originalhalterung des Fahrzeugs.
Massekabel
IVA-D310R/
IVA-D310RB
• Verwenden Sie stets nur die mitgelieferten Senkkopfschrauben
(M4 × 3) zur Installation des Monitors.
Andere Schrauben können Störungen verursachen. Wenn jedoch mit
den Senkkopfschrauben (M4 × 3) keine Installation möglich ist,
verwenden Sie die mitgelieferten Schrauben (M4 × 6).

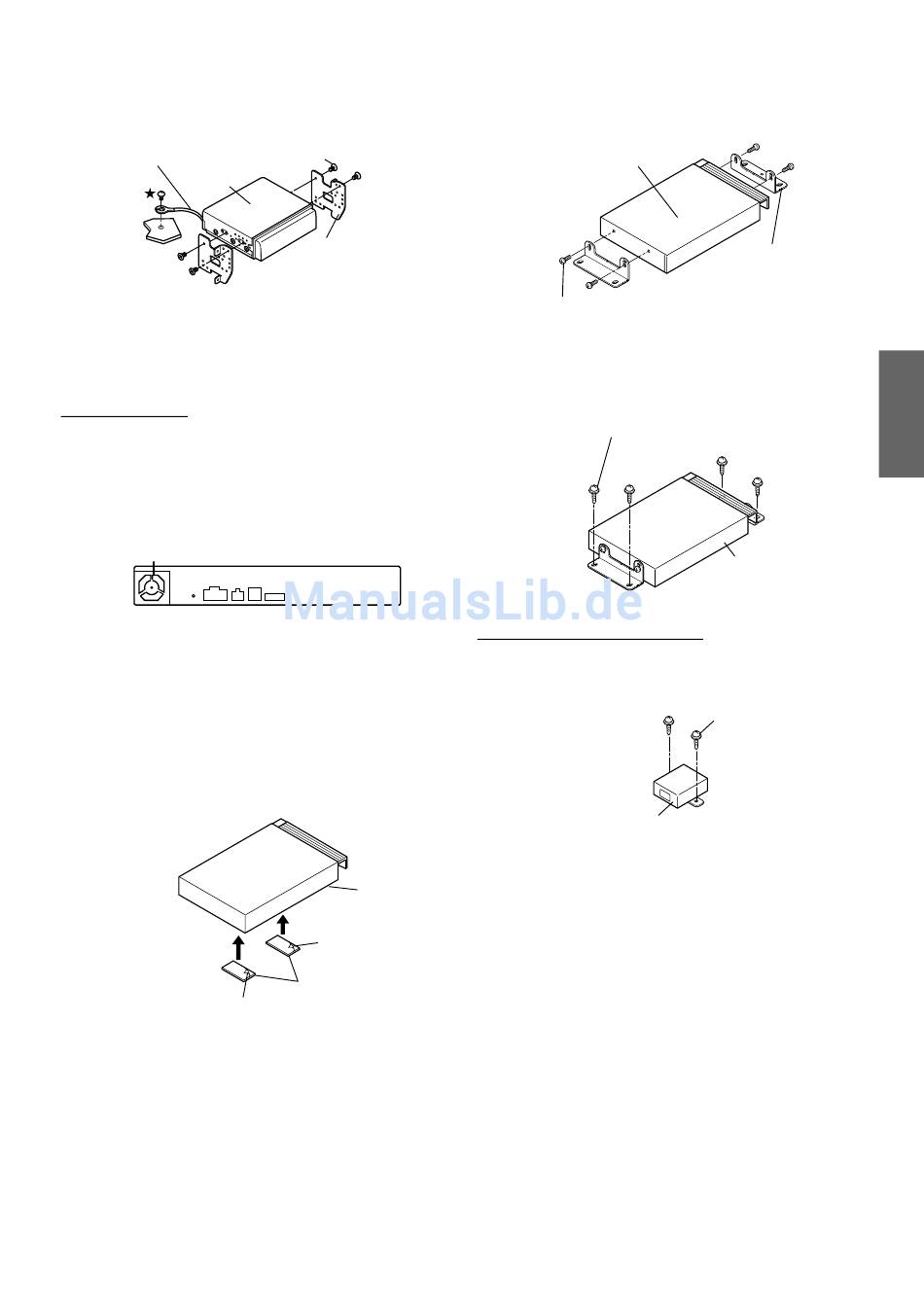

Einbau des Tuners
Vorsicht
Achten Sie auf ungehinderte Luftzirkulation im Bereich von
Ventilator und Kühlkörper. Falls die Belüftungsöffnungen verdeckt
oder verschlossen werden, kommt es zu Hitzestau im Gerät und
Brandgefahr.
Belüftungsöffnung
Einbau mit Klettband
Wenn Sie den Tuner mit Klettband befestigen möchten, müssen Sie eine
ebene Einbaufläche wählen.
Klettband eignet sich nicht für einen hängenden Einbau, z. B. unter dem
Armaturenbrett oder der Hutablage.
1
Entfernen Sie das Abdeckpapier und befestigen Sie
die zwei Velcro-Klettbänder unten am Tuner.
Schutzpapier
2
Legen Sie die Position am Bodenteppich fest und
befestigen Sie den Tuner dann am Bodenteppich.
Einbau mit Schrauben
Wenn Sie den Tuner mit Schrauben befestigen möchten, müssen Sie
eine ebene Einbaufläche wählen.
Falls zu diesem Zweck Löcher gebohrt werden müssen, achten Sie
darauf, dass keine Leitungen oder Kabel beschädigt werden.
Senkkopfschrauben
(M4 × 3) (mitgeliefert)
Einbauhalterung
<Seite des Tuners>
Tuner
Schutzpapier
Klettband-Gegenstücke
(im Lieferumfang)
1
Befestigen Sie jeweils eine Halterung mit den
mitgelieferten Flachkopfschrauben (M4 × 8) an
beiden Seiten des Tuners.
Tuner
Flachkopfschraube (M4 × 8) (im Lieferumfang)
2
Schrauben Sie den Tuner mit den mitgelieferten
Flansch-Blechschrauben (M4 × 14) an einer
geeigneten ebenen Fläche fest.
Flansch-Blechschrauben
(M4 × 14) (im Lieferumfang)
Einbau des Gleichstromwandlers
Schrauben Sie den Gleichstromwandler mit den
mitgelieferten Flansch-Blechschrauben (M4 × 14) an
einer geeigneten ebenen Fläche fest.
Gleichstromwandler
Halterung
(im Lieferumfang)
Tuner
Flansch-
Blechschrauben
(M4 × 14)
(im Liefrumfang)
73
-DE
