Systembeispiel - Alpine IVA-D300R Bedienungsanleitung

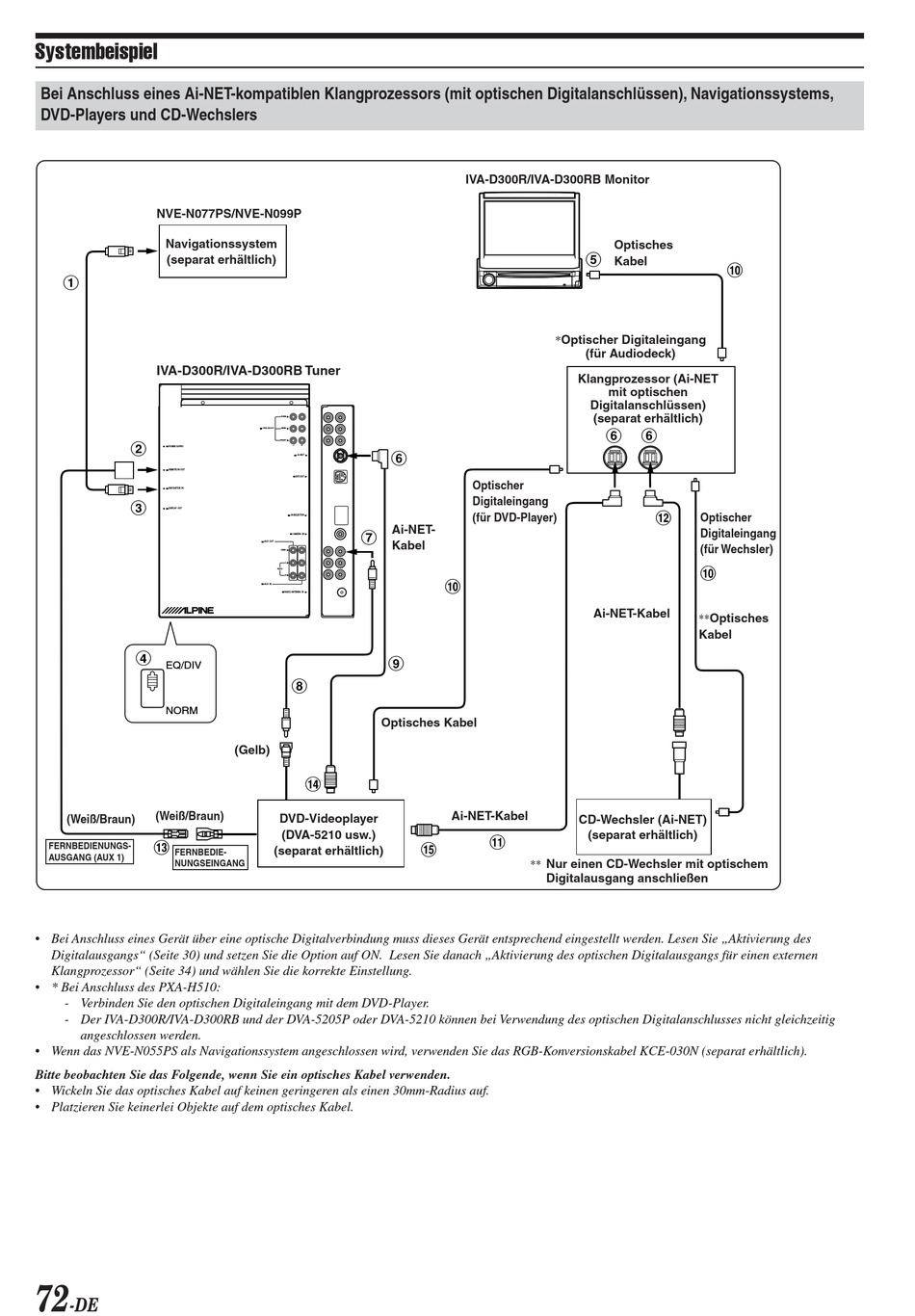

Systembeispiel

Bei Anschluss eines Ai-NET-kompatiblen Klangprozessors (mit optischen Digitalanschlüssen), Navigationssystems,
DVD-Players und CD-Wechslers
NVE-N077PS/NVE-N099P
Navigationssystem
(separat erhältlich)
1
IVA-D300R/IVA-D300RB Tuner
2
POWER SUPPLY
REMOTE IN / OUT
NAVIGATION IN
3
DISPLAY OUT
4
EQ/DIV
NORM
(Weiß/Braun)
(Weiß/Braun)
$
FERNBEDIENUNGS-
FERNBEDIE-
AUSGANG (AUX 1)
NUNGSEINGANG
• Bei Anschluss eines Gerät über eine optische Digitalverbindung muss dieses Gerät entsprechend eingestellt werden. Lesen Sie „Aktivierung des
Digitalausgangs" (Seite 30) und setzen Sie die Option auf ON. Lesen Sie danach „Aktivierung des optischen Digitalausgangs für einen externen
Klangprozessor" (Seite 34) und wählen Sie die korrekte Einstellung.
• * Bei Anschluss des PXA-H510:
- Verbinden Sie den optischen Digitaleingang mit dem DVD-Player.
- Der IVA-D300R/IVA-D300RB und der DVA-5205P oder DVA-5210 können bei Verwendung des optischen Digitalanschlusses nicht gleichzeitig
angeschlossen werden.
• Wenn das NVE-N055PS als Navigationssystem angeschlossen wird, verwenden Sie das RGB-Konversionskabel KCE-030N (separat erhältlich).
Bitte beobachten Sie das Folgende, wenn Sie ein optisches Kabel verwenden.
• Wickeln Sie das optisches Kabel auf keinen geringeren als einen 30mm-Radius auf.
• Platzieren Sie keinerlei Objekte auf dem optisches Kabel.
72
-DE
SUBW.
PRE IN/OUT REAR
FRONT
6
Ai-NET
EXT.OUT
AV.SELECTOR
Ai-NET-
7
CAMERA IN
AUX OUT Kabel
VIDEO
L
AUDIO
R
AUX IN
RADIO ANTENNA IN
9
8
Optisches Kabel
(Gelb)
%
DVD-Videoplayer
(DVA-5210 usw.)
(separat erhältlich)
IVA-D300R/IVA-D300RB Monitor
5
*Optischer Digitaleingang
(für Audiodeck)
Klangprozessor (Ai-NET
Digitalanschlüssen)
(separat erhältlich)
Optischer
Digitaleingang
(für DVD-Player)
!
Ai-NET-Kabel
Ai-NET-Kabel
CD-Wechsler (Ai-NET)
(separat erhältlich)
"
&
** Nur einen CD-Wechsler mit optischem
Digitalausgang anschließen
Optisches
Kabel
!
mit optischen
6 6
#
Optischer
Digitaleingang
(für Wechsler)
!
**Optisches
Kabel
