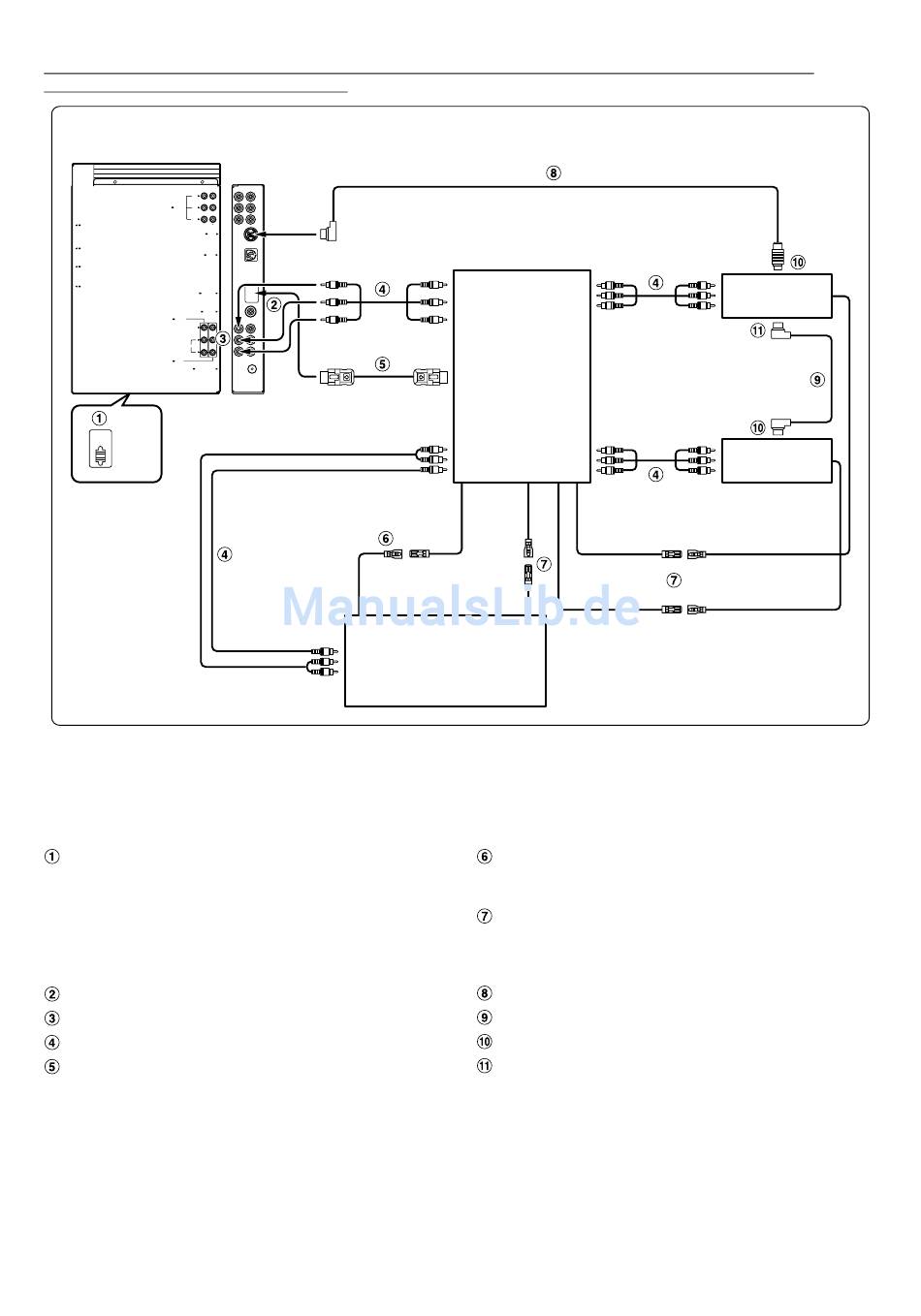

Schließen Sie eine Erweiterungs-Box (VPE-S431), einen DVD-Player, einen DVD-Wechsler oder einen Monitor
(kompatibel mit Berührungsbildschirm) an.
IVA-D310R/IVA-D310RB
Tuner BOX
SUBW.
PRE IN/OUT
REAR
FRONT
POWER SUPPLY
Ai-NET
REMOTE IN / OUT
EXT.OUT
NAVIGATION IN
DISPLAY OUT
AV SELECTOR
CAMERA IN
AUX OUT
VIDEO
L
AUDIO
R
AUX IN
RADIO ANTENNA IN
EQ/DIV
NORM
An Video-Eingänge
An Video-Eingänge
• Wenn die Erweiterungs-Box (VPE-S431) an einen DVD-Video-Player oder DVD-Wechsler angeschlossen ist, stellen Sie eine
Verbindung zu AUX IN 1 her. Beim Anschluss an AUX IN 2 kann die Fernbedienung nicht benutzt werden. Sollen beide Geräte
angeschlossen werden, verbinden Sie den DVD-Video-Player mit AUX IN 1 und den DVD-Wechsler mit AUX IN 2.
System-Schalter
Wenn ein Equalizer oder eine Frequenzweiche mit Ai-NET-
Funktion angeschlossen wird, stellen Sie diesen Schalter
auf EQ/DIV. Wenn kein solches Gerät angeschlossen wird,
lassen Sie den Schalter auf NORM eingestellt.
• Vor Ändern der Schalterstellung unbedingt das Gerät
ausschalten!
An AV-Auswahlanschluss
AUX-Video- /Audioausgang
Cinch-Anschlusskabel (separat erhältlich)
AV-Auswahlkabel (beim VPE-S431 mitgeliefert)
80
-DE
An AUX-Eingänge
(AUX IN 3)
An AUX-
Ausgänge
M.CONT
(Weiß/Rosa)
M.CONT
(Weiß/Rosa)
FERNBEDIENUNG
AUSGANG
(Weiß/Braun)
FONDMONITOR
(KOMPATIBEL MIT
BERÜHRUNGSBILDSCHIRM)
(separat erhältlich)
An AUX-Eingänge (AUX IN 1)
ERWEITERUNGS-
BOX (VPE-S431)
(separat erhältlich)
An AUX-Eingänge (AUX IN 2)
FERNBEDIENUNG
EINGANG
FERNBEDIENUNG
(Weiiß/Braun)
AUSGANG
(AUX1)
(Weiß/Braun)
FERNBEDIENUNG
AUSGANG
(AUX2)
Monitorsteuerkabel (Weiß/Rosa)
Verbinden Sie dieses Kabel mit dem Monitorsteuerkabel
des Fondmonitors (kompatibel mit Berührungsbildschirm).
Fernbedienungs-Ausgangskabel (Weiß/Braun)
Wird mit dem Fernbedienungs-Eingangskabel verbunden.
Über dieses Kabel werden die Steuersignale der
Fernbedienung ausgegeben.
Ai-NET-Kabel (mit dem DVD-Video-Player geliefert)
Ai-NET-Kabel (mit dem DVD-Wechsler geliefert)
An Ai-NET-Anschluss (Schwarz)
An Ai-NET-Anschluss (Grau)
DVD-PLAYER
(DVA-5210 usw.)
(separat erhältlich)
DVD-WECHSLER
(separat
erhältlich)
FERNBEDIENUNG EIN
(AUX1)
(Weiß/Braun)
FERNBEDIENUNG EIN
(AUX2)
(Weiß/Braun)
