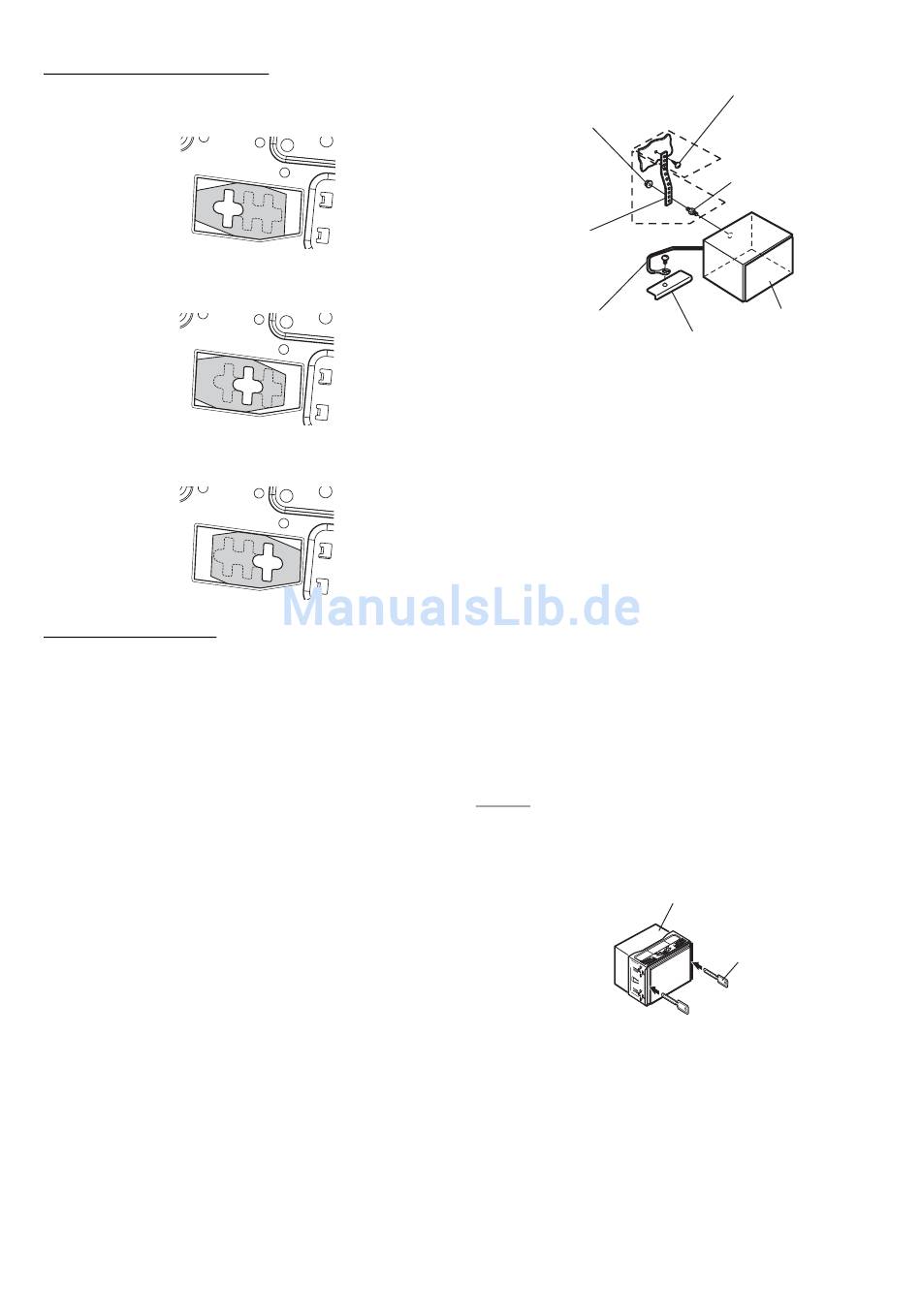

So wird die Dichtung verwendet
Wenn A für den Einbau verwendet wird:
Bringen Sie die Dichtung so an, dass die Einbaulöcher B und C
bedeckt sind.
Wenn B für den Einbau verwendet wird:
Bringen Sie die Dichtung so an, dass die Einbaulöcher A und C
bedeckt sind.
Wenn C für den Einbau verwendet wird:
Bringen Sie die Dichtung so an, dass die Einbaulöcher A und B
bedeckt sind.
Einbau des Zierrahmens
2
*
Wenn A verwendet wird, kann der mitgelieferte Zierrahmen
eingebaut werden.
Wenn B verwendet wird, muss der Zierrahmen modifiziert werden,
bevor er eingebaut werden kann.
Wenden Sie sich zur Modifikation des Zierrahmens an Ihren Alpine-
Händler.
Wenn C verwendet wird, kann der Zierrahmen nicht eingebaut
werden. Wenden Sie sich an Ihren Alpine-Händler.
78
-DE
4
Sechskantmutter (M5)
Befestigungsstrebe
Massekabel
Falls das Fahrzeug eine Stützhalterung aufweist,
bringen Sie die lange Sechskantschraube an der
Rückseite des IVA-W520R an und decken Sie sie mit
der Gummikappe ab. Bei einem Fahrzeug ohne
Stützhalterung muss die Haupteinheit mit Hilfe einer
Befestigungsstrebe (nicht im Lieferumfang) hinten
abgestützt werden. Legen Sie das Massekabel des
Geräts mit Hilfe einer bereits am Chassis des
Fahrzeugs vorhandenen Schraube (*
blanken Kontaktstelle an Masse. Schließen Sie alle
anderen Kabel des IVA-W520R den Angaben im
Abschnitt ANSCHLÜSSE gemäß an.
2
• Als Schraube (mit „*
" markiert) eine für den gewählten Einbauort
geeignete Schraube verwenden.
5
Schieben Sie den IVA-W520R in das Armaturenbrett,
bis er hörbar einrastet. Hierdurch wird
sichergestellt, dass das Gerät vorschriftsmäßig
arretiert ist und nicht aus dem Armaturenbrett
rutschen kann.
Ausbau
1. Führen Sie die Halterungsschlüssel entlang den
Führungen an beiden Seiten des Geräts ein. Das Gerät
kann nun aus dem Einbaurahmen gezogen werden.
2. Ziehen Sie das Gerät heraus, wobei Sie darauf achten,
dass es entriegelt bleibt.
Schraube
2
*
Stiftschraube
1
*
Dieses Gerät
Chassis
1
) an einer
Dieses Gerät
Halterungsschlüssel
(im Lieferumfang)
