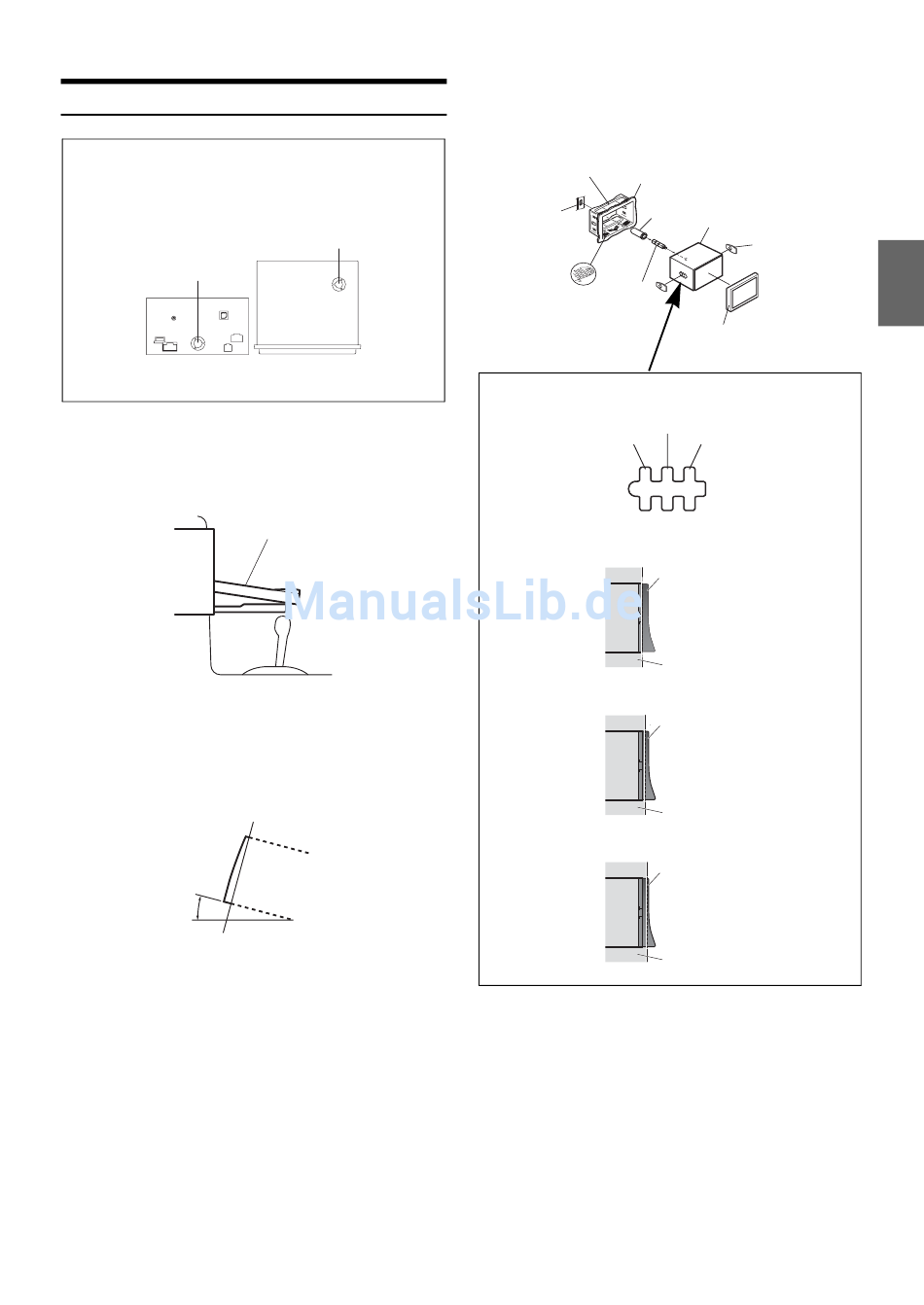

Einbau

Vorsicht
Achten Sie auf ungehinderte Luftzirkulation im Bereich von
Ventilator und Kühlkörper. Falls die Belüftungsöffnungen
verdeckt oder verschlossen werden, kommt es zu Hitzestau im
Gerät und Brandgefahr.
Belüftungsöffnung
Rückseite des Geräts
Vorsichtshinweis zum Platzangebot am Einbauort
1
Vergewissern Sie sich vor dem Einbau, dass der
Monitor beim Öffnen und Schließen nicht an den
Schalthebel schlagen kann.
Beweglicher Monitor
2
Einbauwinkel
Das Gerät innerhalb eines Winkels von 30 Grad von
der Horizontalen einbauen. Beachten Sie, dass ein
Einbauwinkel außerhalb dieses Bereichs
Leistungseinbußen und möglicherweise Schäden
zur Folge haben kann.
0 bis 30°
3
Ziehen Sie den Einbaurahmen vom Hauptgerät ab
(siehe „Ausbau" auf Seite 78).
Das Gerät kann in drei Positionen im Einbaurahmen
eingebaut werden, indem die Einbaulöcher (A bis C)
an den Seiten des Geräts ausgerichtet werden. In
den meisten Fällen wird Position A verwendet. Wenn
B oder C verwendet werden, müssen die
Lochpositionen angepasst werden.
Bestimmen Sie zunächst die Einbauposition im
Einbaurahmen und bringen Sie dann die
mitgelieferte Dichtung an (siehe „So wird die
Dichtung verwendet" auf Seite 78).
Schieben Sie den Einbaurahmen in das
Armaturenbrett und befestigen Sie ihn mit den
Metalllaschen.
Belüftungsöffnung
Oberseite des Geräts
• Wenn B oder C verwendet werden, stellen Sie sicher, dass in der Tiefe
ausreichend Platz ist, bevor Sie das Gerät einbauen. Wenn das Gerät
mit Gewalt in den Einbaurahmen geschoben wird, kann es
beschädigt werden.
Einbaurahmen
(im Lieferumfang)
Armaturenbrett
Halterungsschlüssel
Druck-
1
*
platten
Sechskantschraube
(im Lieferumfang)
<Einbaulochposition>
Position B
Position A
• Abhängig von der gewählten Position ragt das Bedienteil
unterschiedlich heraus.
Position A
Position B
Position C
1
* Wenn der angebrachte Einbaurahmen lose im Armaturenbrett sitzt,
können die Druckplatten leicht gebogen werden, um das Problem zu
beheben.
Gummikappe (im Lieferumfang)
Dieses Gerät
Dichtung (im
Lieferumfang)
2
Zierrahmen* (im Lieferumfang)
Position C
Bedienteil
Armaturenbrett
Bedienteil
Armaturenbrett
Bedienteil
Armaturenbrett
