Installation
2.1 Vor der Installation
Vor und während der Ausführung von
Installationsarbeiten müssen alle vor Ort gelten-
den Vorschriften und Regelungen befolgt wer-
den. Auf Wunsch sind weitere Informationen
von Crowcon erhältlich.
Der Gasmaster ist zur Verwendung in Nicht-
Gefahrenbereichen
entzündlichen Atmosphären dürfen Gas- und
Brandmelder
anhand
Abschirmgeräten (wo erforderlich) installiert werden.
Prüfen Sie, dass die zu installierenden Geräte für die
Bereichsklassifizierung geeignet sind. Informationen
über den günstigsten Installationsort entnehmen Sie
bitte den Installationshandbüchern der Geräte.
Crowcon empfiehlt, die Installation des Gasmasters von
Personen ausführen zu lassen, die über ausreichend
Erfahrung mit der Installation von elektrischen
Geräten in potenziellen Gefahrenbereichen verfügen.
2.2 Allgemeines
In diesem Abschnitt sind die ersten Installationsschritte
für ein Gasmaster 4 oder Gasmaster 1 System erläutert,
das für die beiliegenden Detektoren vorkonfiguriert
wurde. Die Abbildungen 2.1, 2.2 und 2.5 zeigen die
Hauptbaugruppen des Gasmasters.
Vollständige Angaben über die Konfiguration
entnehmen Sie bitte dem Spezifikations- und
Prüfungszertifikat, das mit Ihrem System geliefert
wurde.
Abb. 2.1 zeigt den inneren Aufbau eines Gasmaster-
Systems. Die Frontplatte wird durch Herausdrehen
der vier Schrauben und vorsichtiges Trennen des
zweipoligen Soundersteckers von der Displayplatine
entfernt. Die Frontplatte kann entweder mithilfe
einer der Befestigungsschrauben am Gehäuse
abgestützt werden oder vollständig abgenommen
und an einem sicheren Ort abgelegt werden. Die
Displayplatine und die Akkus sind auf zwei
separaten
Halterungen
Klemmenplatine enthält die Eingabemodule und
alle
Eingangs-
und
Displayplatine ist mit der Klemmenplatine über
einen 50-Wege-Flachbandstecker verbunden und auf
der linken Seite mit einem Scharnier versehen, so dass
sie zur Seite geklappt werden kann, um den Zugriff zu
den Eingabeklemmen des Detektors zu ermöglichen.
Nachdem die Displayplatine zur Seite geklappt ist und
die Akkus entfernt wurden, sind die meisten
Anschlussklemmen erreichbar. Gegebenenfalls kann
auch die Grundplatte entfernt werden, so dass man
einen einfacheren Zugang auf die Anschlussklemmen
erhält. Um das Display-Gestell herauszunehmen,
muss zuerst der Flachbandstecker der Displayplatine
4
ausgelegt.
In
potenziell
von
entsprechenden
angeordnet.
Ausgangsklemmen.
Displayplatine
Displayträger
Eingabe-
modul-
Eingang zu
Klemmen-
platte

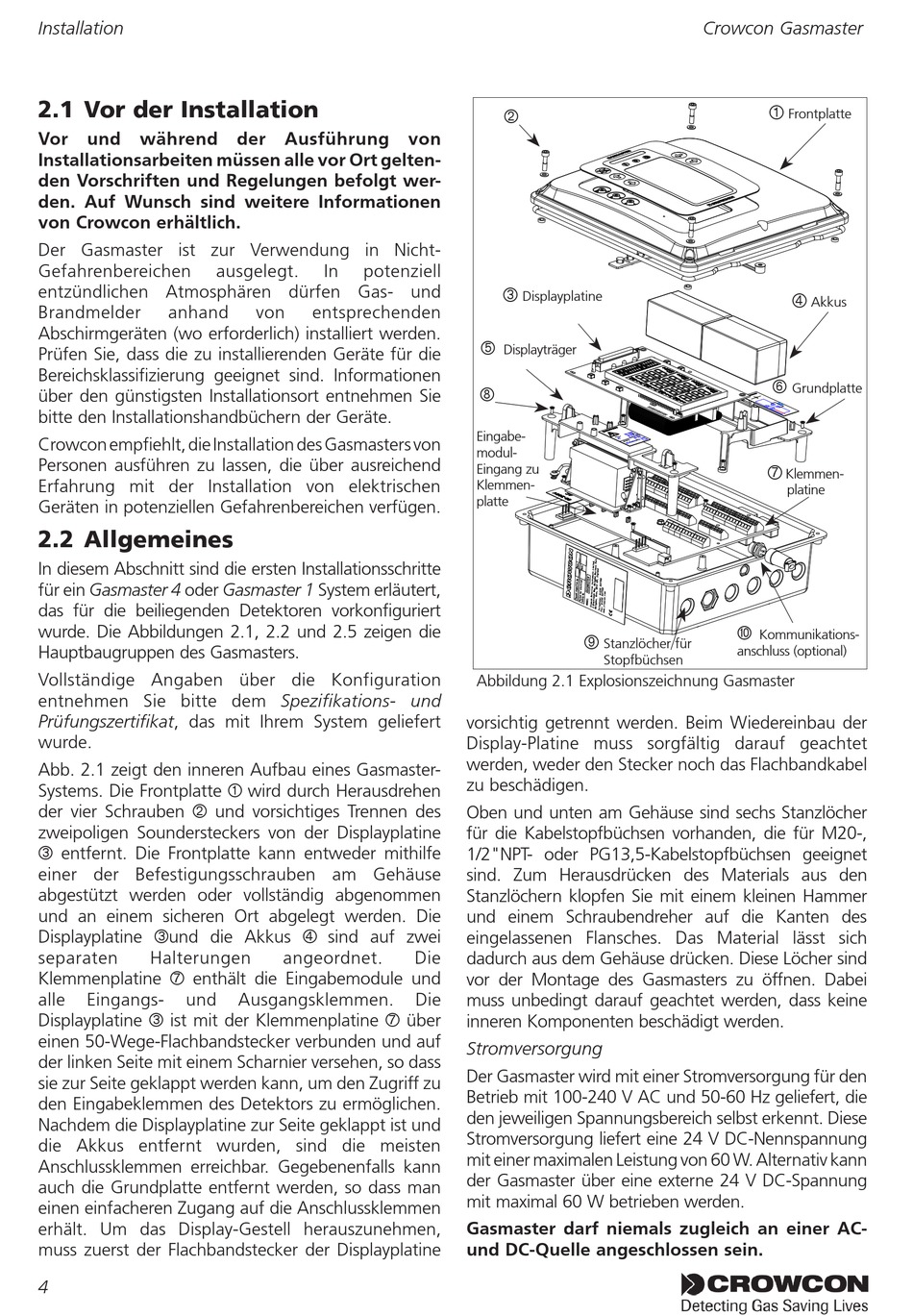

Abbildung 2.1 Explosionszeichnung Gasmaster
vorsichtig getrennt werden. Beim Wiedereinbau der
Display-Platine muss sorgfältig darauf geachtet
werden, weder den Stecker noch das Flachbandkabel
zu beschädigen.
Oben und unten am Gehäuse sind sechs Stanzlöcher
für die Kabelstopfbüchsen vorhanden, die für M20-,
1/2"NPT- oder PG13,5-Kabelstopfbüchsen geeignet
sind. Zum Herausdrücken des Materials aus den
Stanzlöchern klopfen Sie mit einem kleinen Hammer
und einem Schraubendreher auf die Kanten des
eingelassenen Flansches. Das Material lässt sich
Die
dadurch aus dem Gehäuse drücken. Diese Löcher sind
vor der Montage des Gasmasters zu öffnen. Dabei
Die
muss unbedingt darauf geachtet werden, dass keine
inneren Komponenten beschädigt werden.
Stromversorgung
Der Gasmaster wird mit einer Stromversorgung für den
Betrieb mit 100-240 V AC und 50-60 Hz geliefert, die
den jeweiligen Spannungsbereich selbst erkennt. Diese
Stromversorgung liefert eine 24 V DC-Nennspannung
mit einer maximalen Leistung von 60 W. Alternativ kann
der Gasmaster über eine externe 24 V DC-Spannung
mit maximal 60 W betrieben werden.
Gasmaster darf niemals zugleich an einer AC-
und DC-Quelle angeschlossen sein.
Crowcon Gasmaster
Kommunikations-
Stanzlöcher für
anschluss (optional)
Stopfbüchsen
Frontplatte
Akkus
Grundplatte
Klemmen-
platine
