Crowcon Gasmaster
5. Hinzufügen eines Eingabemoduls
Die
4-Kanalversion
vorausgestattet mit einem bis zu vier Eingabemodulen
der folgenden Typen geliefert werden:
•
4-20 mA/Brandmodul für 4-20 mA-Detektoren,
herkömmliche
Probennehmer.
•
mV-Pellistormodul
Gasdetektoren zur Feststellung brennbarer Gase
Systeme, die mit weniger als vier Eingabemodulen
bestellt wurden, können zu einem späteren Zeitpunkt
durch die Installation zusätzlicher Module aufgerüstet
werden.
Die
Eingabemodule
eingesteckt - es ist nicht notwendig, das System von
der Stromversorgung zu trennen, sofern der Kanal vor
dem Einsetzen auf „Unbenutzt" gestellt wird.
Sobald das Modul hinzugefügt worden ist, kann der
Kanal gemäß Detektor mithilfe des Supervisor-Menüs
konfiguriert werden.
CHANNEL 1
MODULE
CHANNEL 2
MODULE
CHANNEL 3
MODULE
CHANNEL 4
MODULE

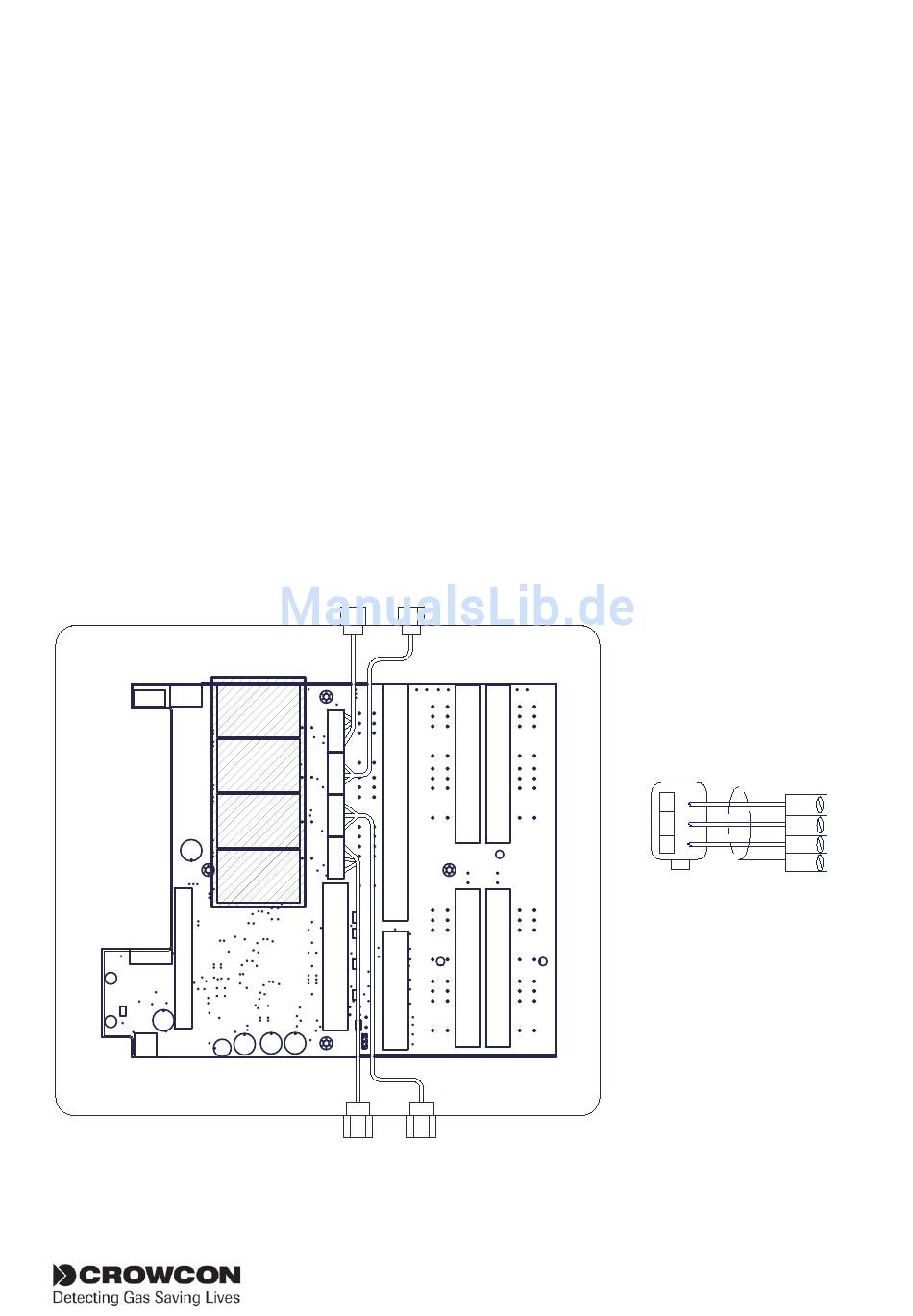

Abb. 5.1 Verbindungen für mv-Pellistor-Detektoren. mV-Pellister-Eingabemodul
des
Gasmasters
Rauch-/Wärmemelder
für
mV-Brückentyp-
werden
kann
oder
einfach
Ein Eingabemodul hinzufügen
+
s
-
Eingabeklemmen
mV-Pellistor-Gasmelder
Wichtig: Zur Vermeidung
von Signalinterferenz
ist es wesentlich, dass
Dektektorkabel nicht über
mV-Pellistor-Eingabmodulen
liegen (schraffierter Bereich
auf dem Diagramm).
PWR (+)
SIG (S)
0V (-)
SCRN
Gasmaster-
Gasmaster
Detektor-
Detector Input
Terminals
37
