Crowcon Gasmaster
Warnung
Crowcon empfiehlt dringend, Fernsperrschalter
nur per Schlüssel zu bedienen; der Zugriff auf
diesen Schlüssel darf nur bevollmächtigten
Personen vorbehalten sein. Ein Gasmaster-
System, das gesperrt wurde, ohne dass andere
Sicherheitsvorkehrungen getroffen wurden, bietet
eventuell nicht ausreichend Schutz für den Zweck,
zu dem es vorgesehen ist. Wird ein Gasmaster-
System gesperrt, ist das entsprechende Personal
darüber zu informieren.
Remote AKZEPTANZ/ZURÜCKSTELLEN
Schließen Sie den Kontakt für einen Moment, um die
Alarmfunktionen zu akzeptieren und die akustischen
Alarme abzubrechen. Schließen Sie den Kontakt
noch einmal, wenn die Gefahr beseitigt ist, um die
Alarmfunktionen zurückzustellen.
Remote SPERREN
Das Schließen des Kontakts sperrt Alarmfunktionen
für alle Eingabekänale. Die Kanäle bleiben gesperrt,
bis der Kontakt geöffnet wird. Der Gasmaster kehrt
dann in seinen ursprünglichen Zustand zurück (alle
Kanäle, die über das Supervisor-Menü zum Sperren
eingestellt wurden, bleiben gesperrt). Abbildung
2.15 zeigt die Verdrahtungskonfigurationen für die
Ferneingaben.
Crowcon empfiehlt die Verwendung abgeschirmter
Kabel für den Anschluss von Fernschaltern. Der
Schutzmantel ist an der entsprechenden SCR-
Anschlussklemme anzuschließen.
Remote Akzeptanz/Zurückstellen
Remote Accept/Reset
0V
INHIBIT
ACCEPT/
RESET
0V

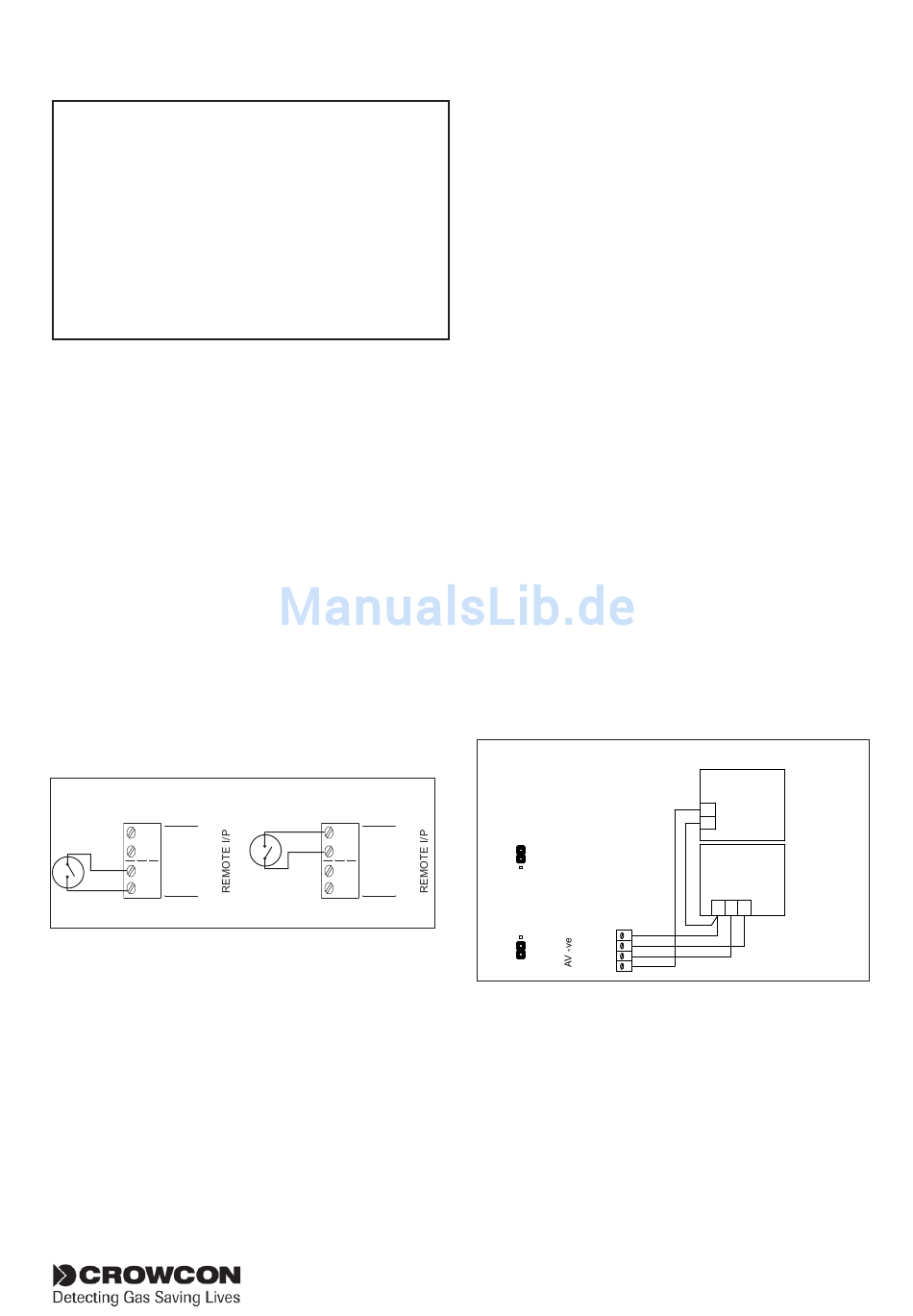

Abbildung 2.14
Verbindungen
Sperren/Akzeptanz/Zurückstellen.
2.9 Anschluss von
Ausgabegeräten
WARNUNG: Nach Berücksichtigung der internen
Leistungsaufnahme beträgt die maximale verfügbare
Leistung für Ein- und Ausgabegeräte 48 W.
2.9.1. Akustische und visuelle Alarme
(AV-Alarme)
Abbildung
2.16
Verdrahtungskonfiguration
AV-Alarme. In diesem Beispiel ist ein Zwei-Ton-
Global sperren
Global Inhibit
0V
INHIBIT
ACCEPT/
RESET
0V
für
die
Ferneingaben
zeigt
eine
typische
für
24
V
Sounder abgebildet. Die AV-Steuerausgabe vom
Gasmaster ist in der Lage, bis zu 650 mA zu
liefern (entspricht der Leistungsaufnahme von zwei
AV-Allzweckalarmgeräten mit Xenon-Rundstrahlern).
Es kann eine größere Zahl von Leuchten auf LED-Basis
betrieben werden. Wenden Sie sich diesbezüglich
bitte an Crowcon.
Der Gasmaster ist mit 12 V DC- oder 24 V DC-AV-
Alarmen kompatibel (Gasmaster kann entweder auf
einen 12-V- oder einen 24-V-Ausgang eingestellt
werden, aber nicht beides gleichzeitig): Einstellung
der Leitungsbrücken siehe Abbildung 2.16.
Der Gasmaster ist mit AV-Alarmen kompatibel,
die
eine
gemeinsame
(+VE-geschaltet) oder eine gemeinsame +VE-DC-
Stromversorgung (0V oder -VE-geschaltet) erfordern.
Schließen Sie das AV-Gerät wie erforderlich an die „AV
+VE-SCHALTUNG"- oder „AV -VE-SCHALTUNG"-
Anschlussklemmen an.
Es werden zwei separate Sounder-Ausgaben
geliefert, um die Alarmstufen 1 bzw. 2 zu aktivieren
(Anschlussklemme AV2 wird auf Alarmstufe 1 aktiv;
AV3 auf Alarmstufe 2). Wird ein Einzelton-Gerät
benutzt, sind die Verbindungen mit dem Sounder nur
an der Anschlussklemme AV2 (und der gemeinsamen
Anschlussklemme) herzustellen. Der Sounder wird auf
Alarmstufe 1 aktiviert.
Anschlussklemme AV1 ist dazu ausgelegt, einen
visuellen Alarm zu steuern, und wird auf Alarmstufe
1 aktiviert.
VERBINDUNGEN FÜR EIN
CONNECTIONS FOR A
0V (-VE) GESCHALTETES
0V (-VE) SWITCHED
A/V-GERÄT
A/V DEVICE
Leitungsbrücken-Einstellungen
Link Settings
für 24 V-Alarmgeräte
for 24V Alarm Devices
24V
VAV
12V
Leitungsbrücken-Einstellungen
Link Settings
für 12V-Alarmgeräte
for 12V Alarm Devices
VAV
24V
AV3
VAV
12V
AV2
AV1
Abbildung 2.15
Verbindungen für die AV-Steuerung
2.9.2. Gemeinsame Relaisverbindungen
Es werden DPCO (Double-Pole-Change-Over)-Relais
mit einer Schaltleistung von 250 V AC, 8 A (nicht
induktiv) bzw. 5 A (induktiv) für Alarm 1, Alarm 2
und Fehler geliefert. Jedes Relais kann in seinem
aktivierten Zustand als angezogen (ausfallsicher) oder
nicht angezogen eingestellt werden.
wird das Fehlerrelais als ausfallsicher eingestellt, damit
DC
es im Falle eines Spannungsverlustes den Zustand
ändert. Die Anordnung der Anschlussklemme
Installation
0
V-Stromversorgung
AV-ALARM 1
AUDIBLE VISUAL
ALARM 1
RUNDSTRAHLER
BEACON
-
+
SOUNDER
SOUNDER
V
S1
S2
Verbinden Sie
Loop all connections to
erforderlichenfalls alle
a second audible visual
Anschlüsse an einem
alarm if required.
zweiten AV-Alarm
In der Regel
11
