Tiller
center

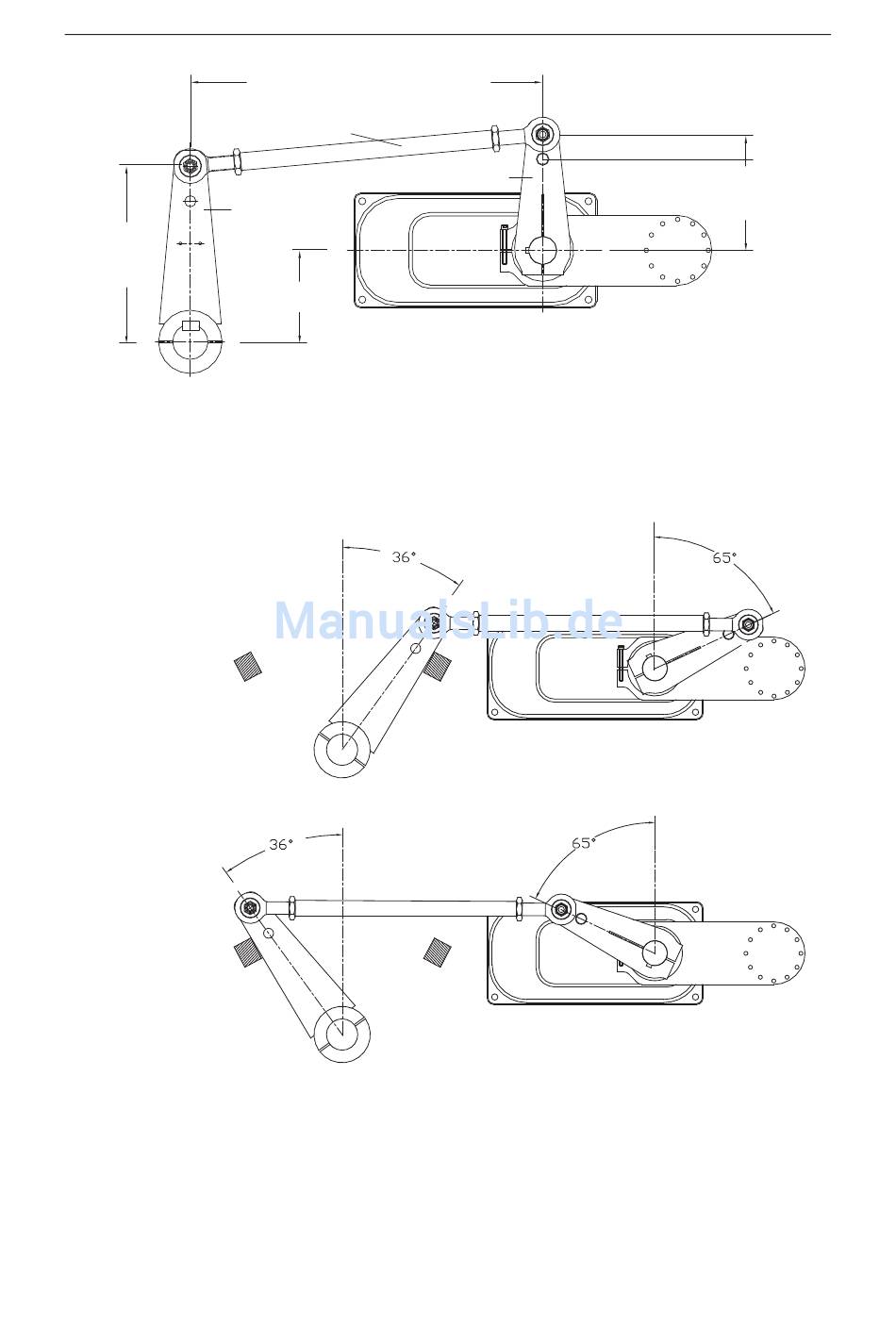

Eine sorgfältige Montagekontrolle soll sicherstellen, dass alle
Endpositionspunkte für den Ausgangshebel und den Pinnenhebel
auf einer Linie sind.
Abbildung 3-2 Verfahrweg von Pinnenhebel und Ausgangshebel
988-11789-001
Min. 300 - max 2000 mm
Draglink
Output lever
Tiller lever
Offset
Abbildung 3-1 Mechanische Montage
Installation
165 mm
130 mm
Output
center
15
