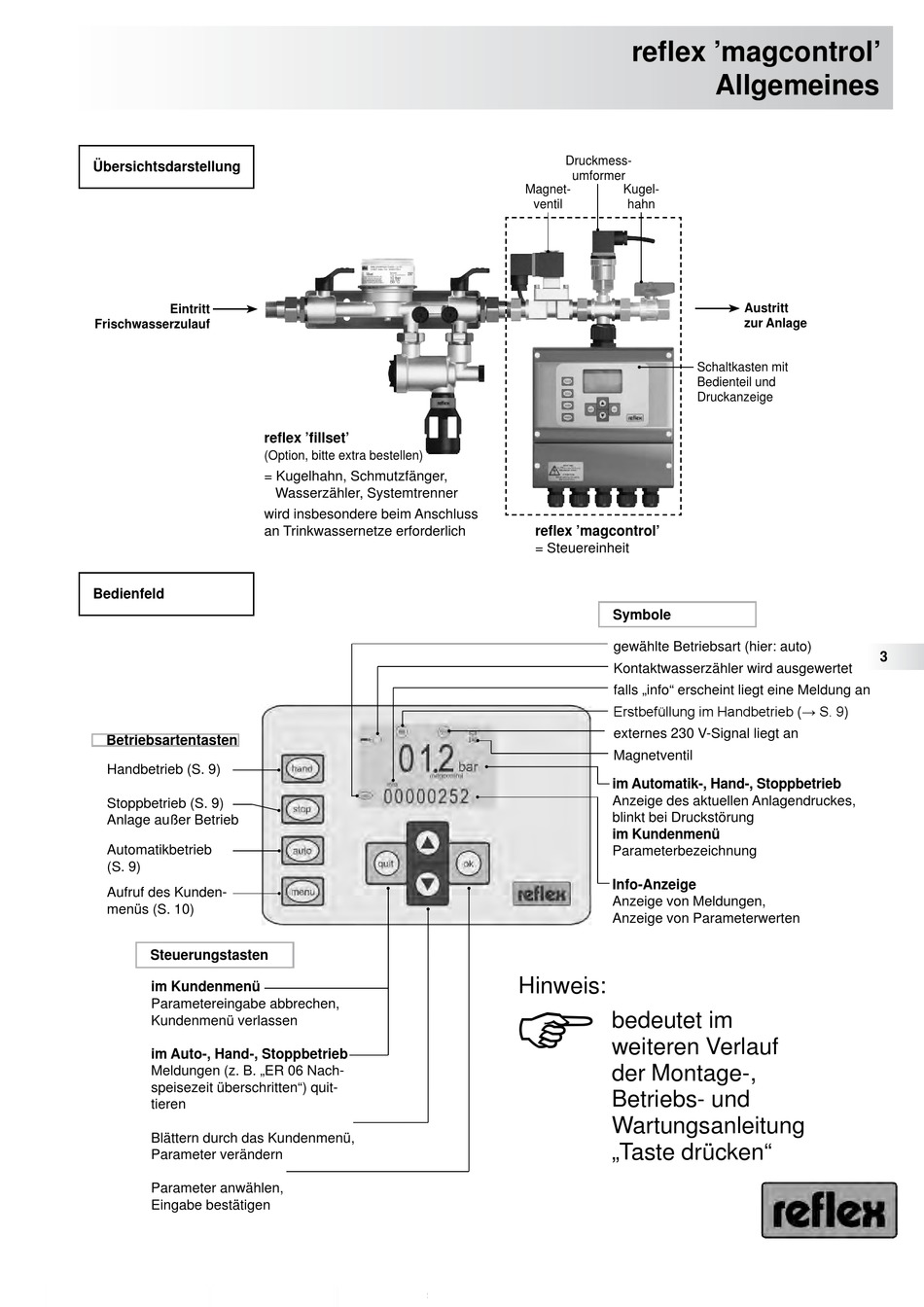

Übersichtsdarstellung
Eintritt
Frischwasserzulauf
reflex 'fillset'
(Option, bitte extra bestellen)
= Kugelhahn, Schmutzfänger,
wird insbesondere beim Anschluss
an Trinkwassernetze erforderlich
Bedienfeld
Betriebsartentasten
Handbetrieb (S. 9)
Stoppbetrieb (S. 9)
Anlage außer Betrieb
Automatikbetrieb
(S. 9)
Aufruf des Kunden-
menüs (S. 10)
Steuerungstasten
im Kundenmenü
Parametereingabe abbrechen,
Kundenmenü verlassen
im Auto-, Hand-, Stoppbetrieb
Meldungen (z. B. „ER 06 Nach-
speisezeit überschritten") quit-
tieren
Blättern durch das Kundenmenü,
Parameter verändern
Parameter anwählen,
Eingabe bestätigen
Wasserzähler, Systemtrenner
reflex 'magcontrol'
Druckmess-
umformer
Magnet-
Kugel-
ventil
hahn
reflex 'magcontrol'
= Steuereinheit
Symbole
gewählte Betriebsart (hier: auto)
Kontaktwasserzähler wird ausgewertet
falls „info" erscheint liegt eine Meldung an
Erstbefüllung im Handbetrieb (→ S. 9)
externes 230 V-Signal liegt an
Magnetventil
im Automatik-, Hand-, Stoppbetrieb
Anzeige des aktuellen Anlagendruckes,
blinkt bei Druckstörung
im Kundenmenü
Parameterbezeichnung
Info-Anzeige
Anzeige von Meldungen,
Anzeige von Parameterwerten
Hinweis:
bedeutet im
weiteren Verlauf
der Montage-,
Betriebs- und
Wartungsanleitung
„Taste drücken"
Allgemeines
Austritt
zur Anlage
Schaltkasten mit
Bedienteil und
Druckanzeige
