4 Gerätebeschreibung
4.1

Beschreibung

Das Gerät ist eine Nachspeisestation für Heiz- und Kühlwassersysteme ohne Pumpe. Die Steuerung regelt die Nachspeisung von Wasser
für das Anlagensystem.
Das Gerät ist für zwei Nachspeisesysteme geeignet:
• Nachspeisung von Frischwasser in Anlagensystemen mit einem Membran-Druckausdehnungsgefäß.
• Nachspeisung von Frischwasser in Anlagensystemen mit einer Druckhaltestation.

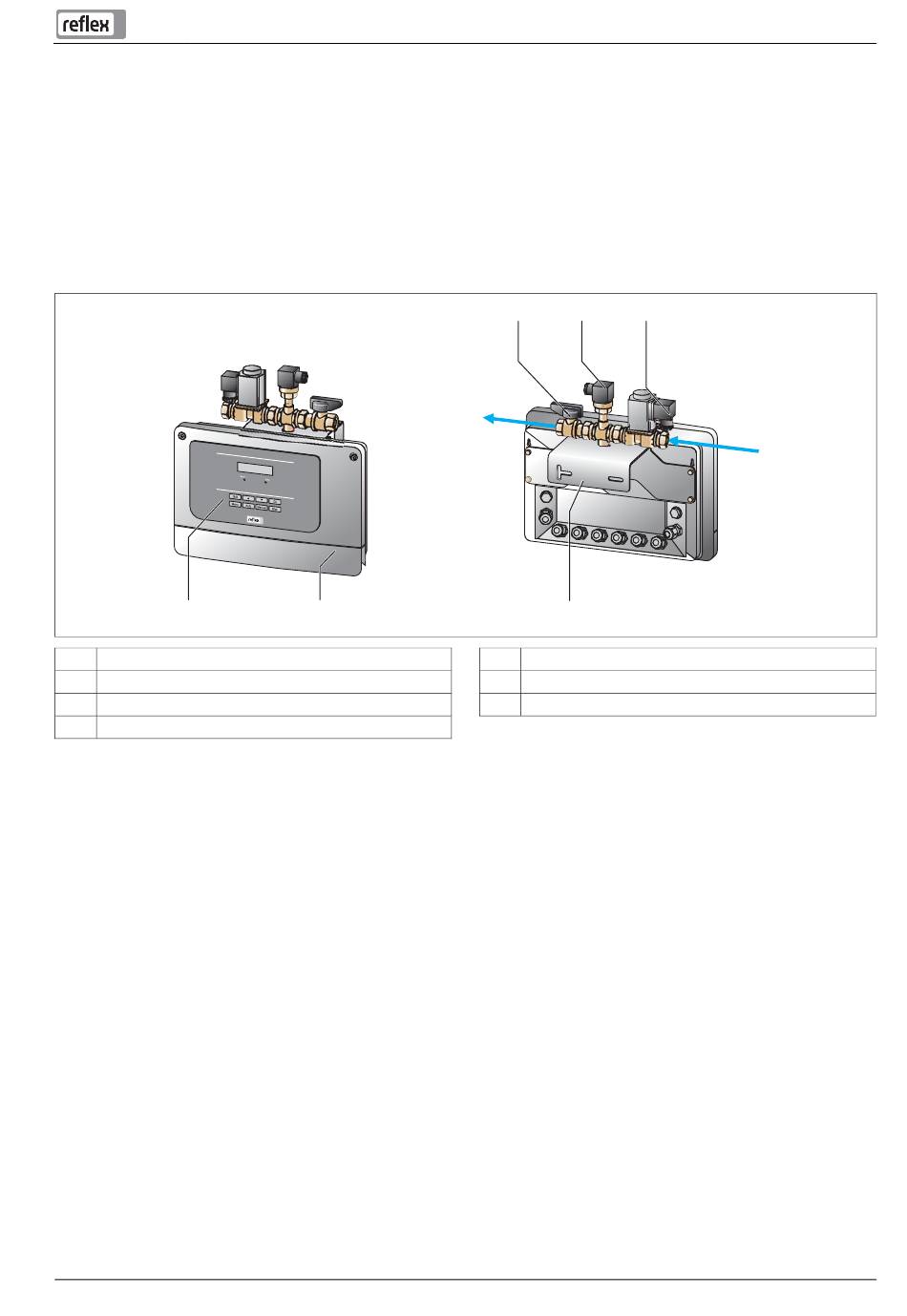

4.2 Übersichtsdarstellung
6
1 Absperrarmatur "BV"
2 Drucksensor "PIS"
3 Nachspeiseventil "WV"
4 Konsole für Wandbefestigung
5
5
6
WC
Fillcontrol Plus — 2014-10-15
1 2 3
W C
4
Abdeckung, aufklappbar
Control Basic Steuerung
Eingang/Ausgang Frischwasser
